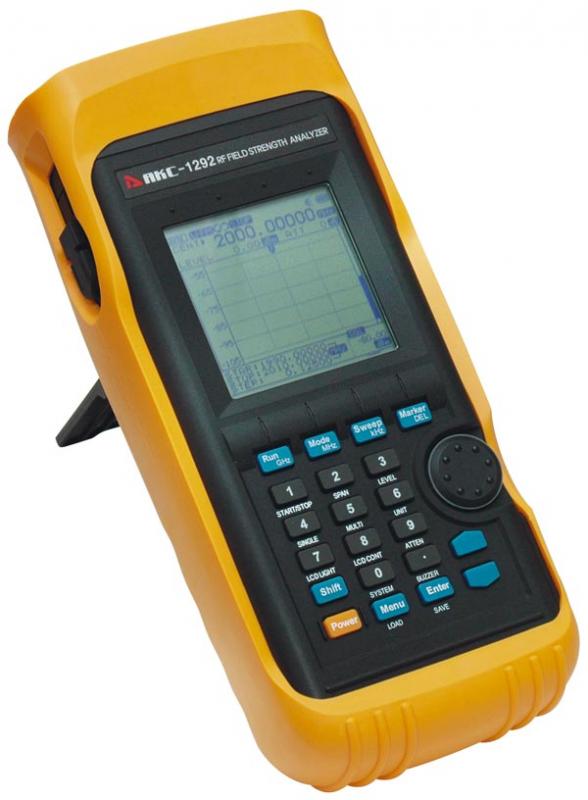

АКТАКОМ АКС-1292 Анализатор спектра

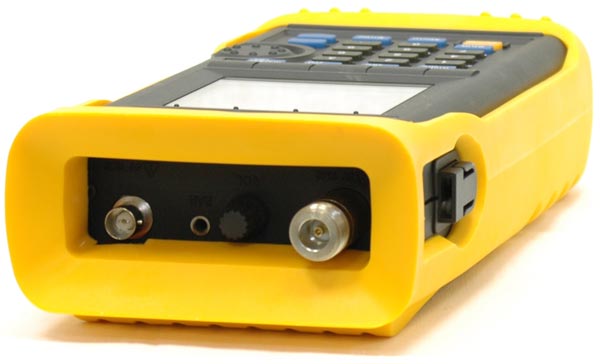

АКС-1292 Анализатор спектра - вид сверху

◄ ►

Торговая марка:
Номер в Госреестре СИ: 45839-10
Снято с производства
Замена: ASA-4045

Переносной анализатор электромагнитного поля: частотный диапазон 100 кГц...2900 МГц, встроенный частотомер, одновременное отображение до 1600 каналов, интерфейс RS-232, питание: автономное (9 В), от автомобильного аккумулятора (12 В), через сетевой адаптер (11 В...16 В), габаритные размеры 105х220х45 мм, масса 700 г.

Розничная цена: недоступно

НДС включён в цену

На заказ

Переносной анализатор электромагнитного поля предназначен для обслуживания телекоммуникационного оборудования, сотовых телефонных сетей, радиотелефонов, радиостанций в полосе частот персональной радиосвязи, пейджинговых систем, кабельных и спутниковых систем телевидения, для измерения параметров антенн. Может использоваться для обнаружения всех существующих подслушивающих устройств, закладок и скрытых камер наблюдения.

Работа с сигналами, модулированными по типу узкополосной частотной модуляции (N-FM), широкополосной частотной модуляции (W-FM), амплитудной модуляции (AM), с использованием одной боковой полосы (SSB)
Встроенный частотомер
ФАПЧ для точной настройки и измерения частоты
ЖКИ может отображать уровни сигналов до 160-ти каналов одновременно
Имеется встроенный демодулятор (кроме N-FM) и громкоговоритель для аудиоконтроля
ЖКИ (192х192 точек) со светодиодной подсветкой
Функция автоматического отключения: 30 минут после последнего нажатия клавиш

Технические характеристики

Частотные характеристики

Частотный диапазон W-FM N-FM, AM, SSB	3 МГц ... 2900 МГц 2 МГц...2900 МГц
Полоса обзора N-FM, AM, SSB W-FM	1 МГц, 2 МГц 1...20 МГц (с шагом 1 МГц) 20...400 МГц (с шагом 20 МГц)
Режимы приема	N-FM, W-FM, AM, SSB
Ширина полосы демодуляции (по уровню -6 дБ) W-FM N-FM AM, SSB	180 кГц 12,5 кГц 2,4 кГц
Шаг частоты N-FM, AM, SSB W-FM	6,25 кГц при полосе обзора равной 1 МГц 12,5 кГц при полосе обзора равной 2 МГц 6,25 кГц при каждом увеличении полосы обзора на 1 МГц на частотах от 1 МГц до 20 МГц 12,5 кГц при каждом увеличении полосы обзора на 20 МГц на частотах свыше 20 МГц
Погрешность частоты	± (3х10^-6 х частота + 0,00625 х полоса обзора)

Измерение уровня сигнала

Диапазон измерения N-FM, AM, SSB W-FM	-90 дБм...-58 дБм -105 дБм...-58 дБм (типичное) -90 дБм...-67 дБм -105 дБм...-67 дБм (типичное)
Средний уровень шума	-90 дБм -105 дБм (типичное)
Погрешность измерения	± 5 дБм ± 3 дБм (типичное)
Единицы измерения	dBmV, dBμV, dBm (дБмВ, дБмкВ, дБм)
Внутренний аттенюатор	0...35 дБ
Погрешность установки аттенюатора	± 2 дБ
Внешний аттенюатор	0...60 дБ

Развертка

Скорость сканирования	125 кан/с
Режим запуска	непрерывный, однократный, запуск по порогу

Частотомер

Частотный диапазон	20 МГц...2900 МГц
Разрядность	7
Погрешность	±(50х10^-6 х измер.частота) ± 1 е.м.р.
Чувствительность	150 мВскз (20...2000 МГц) 400 мВскз (2000...2900 МГц)

Общие характеристики

Максимальный уровень входного сигнала	макс. +10 дБм, 5 Вскз
Входной разъем	N-тип, 50 Ом
Режимы работы	Индикация спектра
	Мультирежимная индикация при помощи линейчатой штриховой шкалы (5, 10, 20, 40, 80, 160 каналов)
	Однорежимная индикация при помощи линейчатой штриховой шкалы
	Индикация разности частот
	Индикация результатов измерения частоты
Режимы сканирования	Ручной режим
	Режим памяти каналов
	Режим поиска
Режим фиксации максимума	Служит для фиксации максимального уровня сигнала
Функция шумоподавления	Уровень порога срабатывания системы шумоподавления устанавливается на штриховой и цифровой шкалах.
Функция копирования	Копирование сохраненных данных на другое оборудование,копирование данных из другого оборудования.
Сохранение данных/настроек	10 файлов х 160 записей = 1600 каналов/10 установок
ЖКИ	192х192 точек, моно STN, с подсветкой
Светодиодная подсветка	выключается через 5 сек.
Светодиодная подсветка	Возможна непрерывная подсветка
Интерфейс RS-232C	4800 ... 115200 бит/с
Питание	6 элементов типа AA,
	6 NiCd аккумуляторов типа AA
	Автомобильный адаптер, 12 В,
Внешний источник питания:	11-16 В пост. тока, макс. 400 мА.
Внешний источник питания:	Сетевой адаптер
Автовыключение	Автоматическое отключение через 30 минут после последнего нажатия на клавиши (эту функцию можно не использовать)
Условия эксплуатации	0 °С … +40 °С, при отн. влажности 35 … 85 %
Габариты, мм	112х254х58
Масса	700 г (с антенной, без сетевого адаптера)

Стандартная комплектация

Дополнительная комплектация

АКС-1201-75/50 — переходник 75-50 Ом
АКС-1201-СА — адаптер для питания прибора от сети
АКС-1201-АT20 — аттенюатор на 20 дБ
АКС-1201-АТ40 — аттенюатор на 40 дБ
АКС-1201-BNС — F-BNC адаптер
Программное обеспечение
- ASA Console 2 Программное обеспечение для анализаторов спектра
- Spectrum Analyzer Console Программное обеспечение для анализаторов спектра Aktakom Spectrum Analyzer

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

ASA Console 2 Программное обеспечение для анализаторов спектра
Приложение AKTAKOM Spectrum Analyzer Console 2 предназначено для ввода в компьютер, отображения и сохранения в файлы данных, полученных от анализаторов спектра серии AKTAKOM AKC-1301 и AKC-1201/1291/1292. Для подключения приборов к ПК используются локальные интерфейсы RS-232 или USB, также поддерживается работа через сеть TCP/IP.
Spectrum Analyzer Console Программное обеспечение для анализаторов спектра Aktakom Spectrum Analyzer
Программное обеспечение AKTAKOM Spectrum Analyzer Console предназначено для работы с анализаторами спектра АКС-1201, АКС-1291, АКС-1292.

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данного анализатора спектра?

Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 90% при температуре 25 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора. Не допускается подача внешнего сигнала с неправильной полярностью. Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа. Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования. Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
