Торговая марка:
Активный адаптер для подключения пробников Tektronix с интерфейсом TekProbe-BNC II к цифровым осциллографам Rigol серий DS6000 и MSO/DS4000. Поддержка функции питания, калибровку и регулировку смещения постоянного тока. Макс. полоса 4 ГГц. Питание ±5 В, ±15 В. Макс. входное напряжение 42 Вп-п, 30 Вскз. Габаритные размеры: 60 х 33.7 х 29.5 мм. Вес 41 г.
|
Розничная цена:
51 612,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
T2R1000 активный адаптер может быть использован для подключения пробников Tektronix с интерфейсом TekProbe-BNC II к цифровым осциллографам Rigol серий DS6000 и MSO/DS4000. T2R1000 преобразует сигналы с пробников с интерфейсом TekProbe и поддерживает функцию питания, калибровки и регулировку смещения постоянного тока.
Технические характеристики
- Полоса пропускания до 4 ГГц
- Питание ±5 В, ±15 В
- Максимальный выходной ток 150 мА
- Диапазон DC смещения <±1В (для выхода T2R1000)
- Максимальное входное напряжение 42 Вп-п, 30 Вскз
- Рабочая температура 0 -50 ; отн. влажность 95%RH (50 С)
- Габаритные размеры: 60 х 33.7 х 29.5 мм
- Вес 41 г. (без упаковки); 132 г. (в упаковке)
Совместимость с осциллографами Rigol

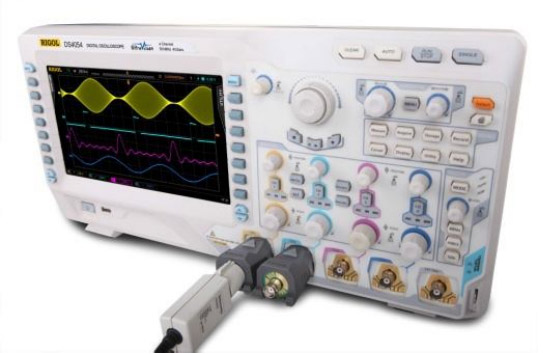

Подключение пробников Tektronix
Активные пробники Tektronix
|
Модель
|
Полоса
|
Ослабление
|
Поддержка смещения DC
|
|
P6205
|
750 МГц
|
10:1
|
Нет
|
|
P6243
|
1 ГГц
|
10:1
|
Нет
|
|
P6245
|
1.5 ГГц
|
10:1
|
Да
|
|
P6241
|
4 ГГц
|
10:1
|
Да
|
|
P6249
|
4 ГГц
|
5:1
|
Да
|
Дифференциальные пробники Tektronix
|
Модель
|
Полоса
|
Ослабление
|
Поддержка смещения DC
|
|
P5205
|
100 МГц
|
50:1/500:1 опция
|
Нет
|
|
P5210
|
50 МГц
|
100:1/1000:1 опция
|
Нет
|
|
P6246
|
400 МГц
|
10:1/1:1 опция
|
Да
|
|
P6247
|
1 ГГц
|
10:1/1:1 опция
|
Да
|
|
P6248
|
1,5 ГГц
|
10:1/1:1 опция
|
Да
|
|
P6250
|
500 МГц
|
50:1/1:1 опция
|
Да
|
|
P6251
|
1 ГГц
|
50:1/1:1 опция
|
Да
|
Токовые пробники Tektronix
|
Модель
|
Полоса
|
Ослабление
|
Описание
|
|
TCP202
|
50 МГц
|
10 А/В
|
AC/DC токовый пробник
|
Оптические пробники Tektronix
|
Модель
|
Полоса
|
Ослабление
|
|
P6701B
|
1 ГГц
|
0,001 Вт/В
|
|
P6703B
|
1,2 ГГц
|
0,001 Вт/В
|
|
P6711
|
250 МГц
|
0,0002 Вт/В
|
|
P6713
|
300 МГц
|
0,0002 Вт/В
|
