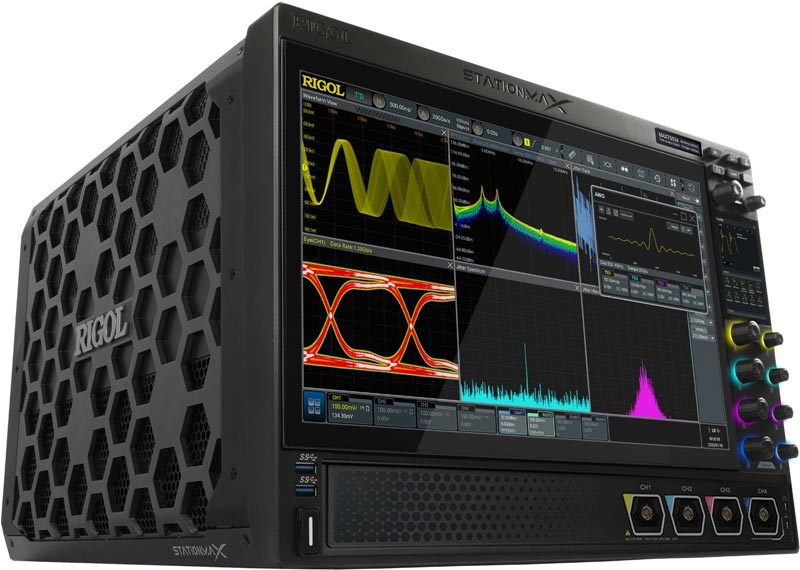

RIGOL DS70504 Цифровой осциллограф
RIGOL DS70504 Цифровой осциллограф
|
|
|
Торговая марка:
Номер в Госреестре СИ: 88736-23
Спецификация (PDF): Загрузить
4 аналоговых канала. Полоса пропускания 5 ГГц. Технология UltraVision 3. Максимальная частота дискретизации 20 Гвыб/с (10 Гвыб/с на канал). Максимальная память 500 М точек (2000 М - опция). Импеданс 1 МОм/50 Ом. Вертикальное разрешение 8 бит, 9-16 бит - высокое разрешение. Скорость захвата 1 млн. осц./с. Регистратор до 2 млн. кадров. Расширенная синхронизация 12 типов. Анализ и декодирование (опция): I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S и MIL-STD-1553. Анализ джиттера и глазковых осциллограмм (опция). Предварительное тестирование (опция) USB 2.0, 100Base-T. 41 тип автоизмерений. БПФ (1 млн. точек) и анализатор спектра реального времени (опция) 4 К, 10000 крив/с. Цифровой вольтметр. Частотомер (3-8 разрядов, счетчик 48 бит). Интерфейс: 4 USB 3.0 - host, 1 USB 3.0 - device, LAN (c VNC Web, LXI-C), HDMI; GPIB (опция). 2 сенсорных дисплея: 15,6" (1920 х 1080), 3,5" (480 х 320). Вес: 22,5 кг. Размеры: 439 x 310 x 491 мм.
|
Розничная цена:
5 991 180,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Цифровой осциллограф Rigol DS70504 может объединять в одном корпусе множество измерительных приборов: цифровой осциллограф, анализатор спектра, цифровой вольтметр, 8-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций, что позволяет применять осциллограф DS70504 для решения широчайшего круга измерительных задач.
В цифровом осциллографе Rigol DS70504 используется новейшая разработка компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 20 Гвыб/с, а технология UltraVision 3 позволяет увеличить размер глубины записи до 2000 М точек, а скорость захвата осциллограмм - до 1000000 осц/с. В осциллографе DS70504 применён большой сенсорный дисплей, что наряду с традиционными органами управления и дополнительным сенсорным дисплеем на передней панели прибора делает пользовательский интерфейс простым и удобным.
Технические характеристики
|
Характеристика
|
Значение
|
Полоса пропускания
|
50 Ом
|
5 ГГц
|
|
1 МОм
|
500 МГц
|
Режим дискретизации
|
Реальное время
|
|
Количество каналов
|
4 аналоговых + вход внешней синхронизации
|
Макс. скорость захвата осциллограмм
|
≥1000000 осц./с
|
|
Регистрация
|
Режим
|
Обычный
Пиковый детектор: 200 пс
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение: 9 - 16 бит
|
Максимальная дискретизация (реальное время)
|
20 Гвыб/с (10 Гвыб/с - два канала/все каналы)
|
|
Глубина записи
|
Штатно: 500 М точек
Опция: 2000 М точек (один канал включен), 1000 М точек (два канала/все каналы включены)
|
|
Параметры вертикальной системы
|
Связь по входу
|
открытый, закрытый, земля
|
Входной импеданс
|
1 MОм ± 1% || 17 пФ ± 3 пФ , 50 Ом ± 2,5%
|
Учет ослабления пробников
|
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
|
|
Определение пробников
|
автоматическое определение пробников Rigol
|
|
Максимальное входное напряжение
|
1 МОм
|
30 Вскз или ±40 Вмакс (DC + Vпик)
|
|
50 Ом
|
5 Вскз
|
Вертикальное разрешение
|
8 бит
9 - 16 бит (выбираемое) режим высокого разрешения
|
|
Вертикальное отклонение
|
1 МОм
|
1 мВ/дел ~ 10 В/дел
|
|
50 Ом
|
1 мВ/дел ~ 1 В/дел
|
|
Диапазон смещения
|
1 МОм
|
±1 В (1 мВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел)
±100 В (265 мВ/дел ~ 10 В/дел )
|
|
50 Ом
|
±1 В (1 мВ/дел ~ 100 мВ/дел)
±4 В (102 мВ/дел ~1 В/дел)
|
|
Динамический диапазон
|
±5 дел (8 бит)
|
|
Ограничение полосы пропускания
|
1 МОм
|
20 МГц, 250 МГц
|
|
50 Ом
|
20 МГц, 250 МГц, 1 ГГц или 2 ГГц
|
|
Погрешность коэффициента усиления
|
±2% от полной шкалы
|
Погрешность смещения
|
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
|
ESD защита
|
±8 кВ (на входе BNC)
|
|
Изоляция между каналами
|
≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)
|
Параметры
горизонтальной системы
|
Коэффициент развертки
|
50 пс/дел ~ 1000 с/дел
|
Временное разрешение
|
0,5 пс
|
Погрешность временной баз
|
±0,5 ppm ± 1 ppm/год
|
|
Максимальная задержка
|
Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел
|
|
Диапазон коррекции смещения между каналами
|
±100 нс
|
Режимы
|
Y-T, X-Y, самописец (≥200 мс/дел), сканирование (≥50 мс/дел)
|
|
Вертикальное разрешение
|
Полоса (разрешение)
|
20 Гвыб/сек
|
2 ГГц (9 бит)
1 ГГц (10 бит)
500 МГц (12 бит)
200 МГц (14 бит)
75 МГц (16 бит)
|
|
10 Гвыб/сек
|
1 ГГц (9 бит)
500 МГц (10 бит)
250 МГц (12 бит)
100 МГц (14 бит)
50 МГц (16 бит)
|
|
Уровень шума
|
|
50 Ом
|
500 мкВскз (1 мВ/дел)
500 мкВскз (2 мВ/дел)
800 мкВскз (5 мВ/дел)
900 мкВскз (10 мВ/дел)
2 мВскз (20 мВ/дел)
5 мВскз (50 мВ/дел)
8 мВскз (100 мВ/дел)
20 мВскз (200мВ/дел)
40 мВскз (500 мВ/дел)
60 мВскз (1 В/дел)
|
|
1 МОм
|
500 мкВскз (1 мВ/дел)
500 мкВскз (2 мВ/дел)
600 мкВскз (5 мВ/дел)
900 мкВскз (10 мВ/дел)
2 мВскз (20 мВ/дел)
4 мВскз (50 мВ/дел)
8 мВскз (100 мВ/дел)
25 мВскз (200мВ/дел)
30 мВскз (500 мВ/дел)
60 мВскз (1 В/дел)
110 мВскз (2 В/дел)
300 мВскз (5 В/дел)
600 мВскз (10 В/дел)
|
|
Измерения
|
Курсорные
|
Количество курсоров
|
2 пары XY курсоров
|
|
Режимы
|
ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
|
|
Измерения в X-Y режиме
|
X = Канал 1, Y = Канал 2
|
|
Автоматические
|
Количество автоизмерений
|
41 тип
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
|
|
Режим измерения
|
обычный (програмно, при памяти ≥1 М точек)
с повышенной точностью (по всей длине памяти)
|
Максимальное количество
отображаемых на канал
|
14 типов
|
|
Вертикальные
|
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
|
|
Горизонтальные
|
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
|
Другие
|
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
|
|
Статистика
|
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
|
|
Математические операции
|
Количество отображаемых одновременно
|
4
|
Операции
|
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
|
Цветовая градация
|
Поддерживается в математических операциях, в т.ч. БПФ
|
|
БПФ (FFT)
|
Максимальная длина
|
1 М точек
|
|
Тип окна
|
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
|
|
Цветовая градация
|
поддерживается
|
|
Поиск пиков
|
максимум 15 пиков
|
|
Расширенный БПФ (FFT)
|
Максимальная длина
|
64 К точек
|
|
Скорость захвата
|
10000 спектр/сек
|
|
RBW
|
ручной / авто
|
|
Тип окна
|
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
|
|
Поиск пиков
|
максимум 15 пиков
|
Анализ осциллограмм
|
Запись и воспроизведение
|
Память
|
Сегментированная память 2 млн.сегментов
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Режим
|
покадровое или непрерывное воспроизведение; вычисление, измерение и декодирование воспроизводимых сигналов
|
Pass / Fail
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
Цветовая градация
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
Темы
|
температура, интенсивность
|
Режим
|
во всех режимах
|
Анализ глазковых диаграмм
(опция DS70000-JITTA)
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Восстановление тактовой частоты
|
поддержка
|
|
Тип
|
автоматический, полуавтоматический, ручной
|
|
Диапазон
|
1 млн.точек
|
|
Измерение джиттера (опция DS70000-JITTA)
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
Восстановление тактовой частоты
|
поддержка
|
|
Тип
|
автоматический, полуавтоматический, ручной
|
|
Вид джиттера
|
TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажение рабочего цикла), ISI (межсимвольные помехи), BR (соотношение битов) и TIE.
|
|
Отображение
|
График, гистограмма, спектр
|
|
Декодирование
|
Стандартно
|
Параллельно (до 4 бит на аналоговых каналах)
|
|
Опционально
|
RS-232 / UART декодирование - опция DS70000-EMBDA
I²C / SPI декодирование - опция DS70000-EMBDA
LIN / CAN декодирование - опция DS70000-AUTOA
FlexRay декодирование - опция DS70000-AUTOA
I²S декодирование - опция DS70000-AUDIOA
MIL-STD-1553 декодирование - опция DS70000-AEROA
|
Система запуска
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети
|
|
Режим запуска
|
Авто, обычный, одиночный
|
|
Тип связи
|
AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)
|
|
Шумовая режекция
|
Вкл / Выкл
|
|
Блокировка уровня запуска
|
8 нс ~ 10 с
|
|
Полоса запуска
|
Внутренний
|
аналоговая полоса осциллографа
|
|
Внешний
|
200 МГц
|
|
Чувствительность триггера
|
Внутренний
|
0,5 дел.: ≥ 50 мВ/дел
доступна шумовая режекция, 0,7 дел.
|
|
Внешний
|
DC ~ 100 МГц: 200 мВпп
100 МГц ~ 200 МГц: 500 мВпп
|
Диапазон уровня запуска
|
Внутренний
|
±5 делений от центра экрана
|
|
Внешний
|
±5 В
|
Сеть
|
фикс. 40% - 60%
|
|
Внешний запуск EXT TRIG
|
Входной импеданс
|
1MΩ±1%, SMA разъем
|
Джиттер запуска
|
<200 пс скз (при одном включенном канале)
|
|
Типы запуска
|
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232/UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
|
Запуск по фронту
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), внешний, сеть
|
|
Запуск по длительности импульса
|
Условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по скорости нарастания
|
Условие запуска
|
положительная или отрицательная полярность: >, <, внутри диапазона <>
|
|
Диапазон установок
|
200 пс ~ 10 с
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запуск по видеосигналу
|
Система
|
NTSC, PAL и SECAM
|
|
Стандарт
|
480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запуск по шаблону
|
Установка шаблона
|
H, L, X, нарастающий фронт, спадающий фронт
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по длительности события
|
Установка
|
H, L, X
|
|
Условие запуска
|
>, <, внутри интервала<>, вне интервала ><
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по истечении времени (TimeOut)
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
|
Время
|
200 пс ~ 10 с
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по ранту
|
Условие
|
прохождение через заданный уровень
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по окну
|
Тип фронта
|
нарастающий, спадающий
|
Позиция запуска
|
вход, выход, время
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по задержке
|
Фронт
|
нарастающий, спадающий
|
|
Условие задержки
|
>, <, внутри интервала<>, вне интервала ><
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск Установка / Удержание
|
Фронт
|
нарастающий, спадающий
|
|
Установка времени
|
200 пс ~ 10 с
|
Запуск по N фронту
|
Тип фронта
|
нарастающий, спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
RS-232 / UART запуск
(опция DS70000-EMBDA)
|
Условие запуска
|
Start, Error, Check Error, Data
|
|
Скорость
|
до 20 Мбит/сек
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
I²C запуск
(опция DS70000-EMBDA)
|
Условие запуска
|
Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
|
Разрядность адреса
|
7 бит, 8 бит, 10 бит
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
SPI запуск
(опция DS70000-EMBDA)
|
Условие запуска
|
CS, TimeOut
|
|
Разрядностья
|
4 бит ~ 32 бит
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
CAN запуск
(опция DS70000-AUTOA)
|
Условие запуска
|
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
|
|
Тип сигнала
|
CAN_H, CAN_L, TX/RX, DIFF
|
|
Скорость
|
до 10 Мбит/с
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
FlexRay запуск
(опция DS70000-AUTOA)
|
Условие запуска
|
Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
|
|
Скорость
|
до 10 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
LIN запуск
(опция DS70000-AUTOA)
|
Условие запуска
|
Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
|
|
Скорость
|
до 20 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
I²S запуск
(опция DS70000-AUDIOA)
|
Тип канала
|
левый, правый, левый и правый
|
|
Условие сравнения
|
＝, ≠, ＞, ＜, ＜＞, ＞＜
|
|
Режимы
|
I²S, LJ, RJ
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
MIL-STD-1553 запуск
(опция DS70000-AEROA)
|
Условие запуска
|
Triggers on Sync (Data Sync, Cmd/Status Sync, All Sync), Data, RTA, RTA +11Bit, Error (Sync Error и Check Error)
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Цифровой вольтметр
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Функция измерения
|
DC, AC+DC RMS, AC RMS
|
|
Разрешение
|
ACV/DCV: 3 бита
|
|
Режим измерения
|
диаграмма, превышение свыше 3 с, построение тренда
|
Частотомер
|
Общие параметры
|
Источник
|
аналоговые каналы (CH1 ~ CH4), внешний
|
|
Разрешение
|
3-8 бит, пользовательское
|
Максимальная частота
|
максимальная частота аналогового канала
|
|
Функция измерения
|
частота, период, счет импульсов
|
|
Суммирование
|
Источник
|
48-бит счетчика
|
|
Фронт
|
подсчет количества нарастающих фронтов
|
|
Временная база
|
внутренний источник опорной частоты
|
Основные технические характеристики

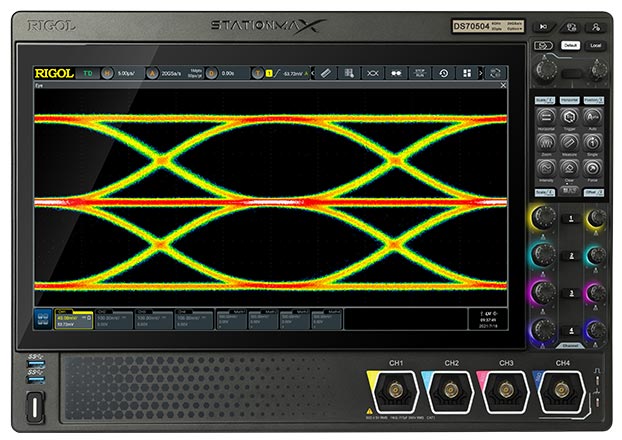

Дисплей
|
Тип дисплея
|
диагональ 15,6", емкостной сенсорный мультитач
|
|
Разрешение дисплея
|
1920 (по горизонтали) × 1080 (по вертикали) точек
|
|
Сетка
|
10 делений (по вертикали) x 8 делений (по горизонтали)
|
|
Послесвечение
|
выкл; от 100 мс до 10 с; бесконечно
|
Яркость
|
256 уровней (ЖК, HDMI)
|
Энергонезавсисмая память
|
Формат сохранения
|
настройки
|
setup (*.stp)
|
|
изображения
|
image (*.png, *.bmp, *.tif, *.jpg)
|
|
осциллограммы и данные
|
CSV waveform data (*.csv), binary waveform data (*.bin), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin)
|
|
Опорные осциллограммы
|
10 осциллограмм
|

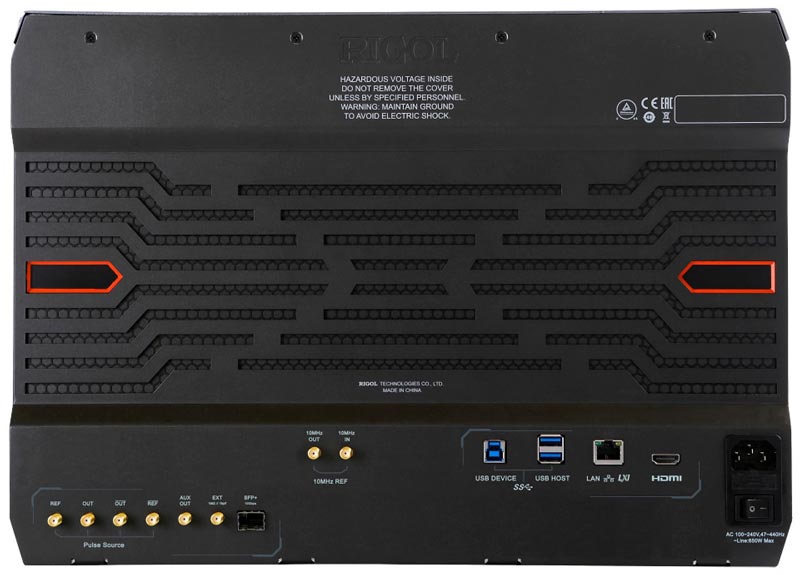

Порты ввода / вывода
|
USB 3.0 Hi-speed Host
|
2 на передней панели, 2 на задней панели
|
|
USB 3.0 Hi-speed Device
|
1 на задней панели (совместимость с USBTMC)
|
|
LAN
|
1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C)
|
|
WEB интерфейс
|
поддержка VNC Web
|
|
HDMI видеовыход
|
1 на задней панели (HDMI 1.4, A plug)
|
|
Aux Output комбинированный выход
|
Разъем
|
SMA на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
|
Выход синхронизации
(Trig Out)
|
Импульсный сигнал синхронизации
|
|
Выход "Годен / Не годен" (Pass / Fail)
|
Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс)
|
|
10 M In/Out
|
Вход
|
SMA разъем на задней панели
Импеданс 50 Ом
Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм)
Частота 10 МГц ± 10 ppm
|
|
Выход
|
SMA разъем на задней панели
Импеданс 50 Ом
Амплитуда 1,5 Впп (синусоидальная форма)
|
|
Выход компенсации пробника
|
Частота
|
меандр 1 кГц
|
|
Амплитуда
|
3 Вп-п
|
Питание
|
Напряжение
|
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
|
|
Потребляемая мощность
|
<500 Вт
|
|
Предохранитель
|
3,15 A, T тип, 250 В
|
Массо-габаритные параметры
|
Габаритные размеры
|
439 мм × 310 мм × 491 мм (Ш*В*Г)
|
|
Вес
|
22,5 кг без упаковки
29,5 кг с упаковкой
|
Стандартная комплектация
- Осциллограф
- Кабель питания
- USB кабель
- Пассивный высокоимпедансный пробник (500 МГц) RP3500A 4 шт
Дополнительная комплектация
|
Название
|
Назначение
|
|
Опции расширения функциональности
|
|
DS70000-EMBDA
|
Опция анализа и запуска по шинам RS-232/UART, I²C и SPI
|
|
DS70000-AUTOA
|
Опция анализа и запуска по шинам CAN, CAN-FD, LIN, FlexRay
|
|
DS70000-AUDIOA
|
Опция анализа и запуска по шинам I²S
|
|
DS70000-AEROA
|
Опция анализа и запуска по шинам MIL-STD-1553
|
|
DS70000-JITTA
|
Опция измерения джиттера и анализ глазковых диаграмм
|
|
DS70000-USBC
|
Опция предварительного тестирования (Pre-compliance) USB2.0
|
|
DS70000-ENETC
|
Опция предварительного тестирования (Pre-compliance) 100Base-T
|
|
DS70000-RTSA
|
Опция анализатора спектра реального времени RTSA
|
|
DS70000-RL-20
|
Опция расширения глубины записи до 2000 М точек
|
|
Дополнительные аксессуары и принадлежности
|
|
PVA8350
|
Активный дифференциальный пробник (3,5 ГГц)
|
|
PVA8500
|
Активный дифференциальный пробник (5 ГГц)
|
|
PVA8700
|
Активный дифференциальный пробник (7 ГГц)
|
PCA1030
|
Токовый пробник (50 МГц, 30A)
|
PCA2030
|
Токовый пробник (100 МГц, 30A)
|
PCA1150
|
Токовый пробник (100 МГц, 150A)
|
PHA0150
|
Высоковольтный дифференциальный пробник (75 МГц, 1400 В)
|
PHA1150
|
Высоковольтный дифференциальный пробник (100 МГц, 1400 В)
|
|
USB-GPIB
|
Интерфейс USB-GPIB
|
Часто задаваемые вопросы
Как активировать опции для приборов Rigol?
Какие условия эксплуатации предусмотрены для данного осциллографа?
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
Наверх
|
| Какие условия эксплуатации предусмотрены для данного осциллографа? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
- Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
- Используйте подходящую защиту от превышения напряжения.
- Применяйте пробники, специфицированные только для данного типа прибора.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
- Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабелей нельзя путать входные разъемы с выходными.
- Разрешается использование предохранителей специфицируемых только для данного продукта.
- Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
- Используйте только специфицированные для данного прибора батареи.
- Замена батареи питания производится только при отключенном приборе.
- Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
Назад в раздел
|
