АКТАКОМ AWG-4163 Генератор сигналов специальной формы

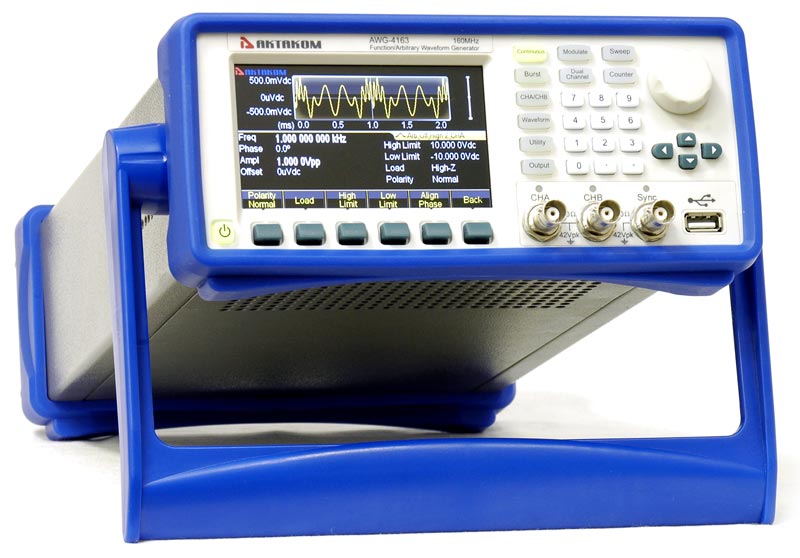

AWG-4163 Генератор сигналов специальной формы

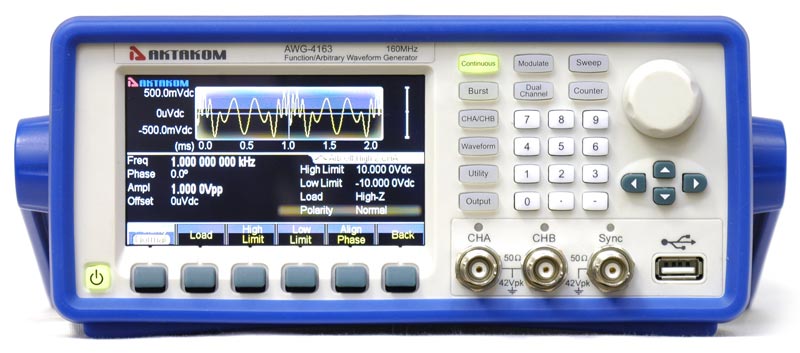

AWG-4163 Генератор сигналов специальной формы - вид спереди

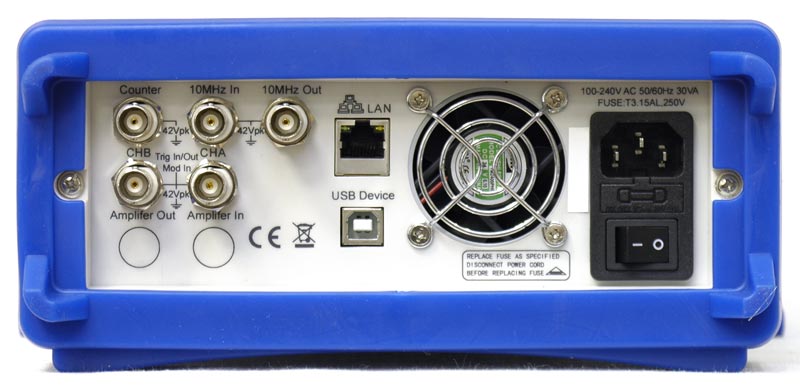

Торговая марка: АКТАКОМ
Снято с производства
Замена: AWG-4165, AWG-4255
USB Host LAN

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (137 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…160 МГц (синус). Разрешение по вертикали: 14 бит. Встроен. формы: дискретизация: 500 Мвыб/сек, макс. количество точек - 16 К. Произвольная форма: 1 мквыб/сек...125 Мвыб/сек, 250 K точек. Режимы модуляции АМ, ЧМ, ФМ, АМн (ASK, OSK), ЧМн (FSK, 3FSK, 4FSK), ФМн (PSK, QPSK), ШИМ, SUM. Режим качания частоты. Режим пачек импульсов. Генератор гармоник (до 50 порядка).Цветной графический ЖК-дисплей с поддержкой формы (4.3" TFT, 480 х 272). Интерфейс USB-host, USB -device, LAN. Встроенный частотомер до 350МГц, Габариты 322 х 256 х 102 мм. Вес 3 кг

Розничная цена: недоступно

НДС включён в цену

На заказ



Генератор сигналов специальной формы АКТАКОМ AWG-4163 имеет высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов AWG-4163 находить применение для широкого круга измерительных задач в сферах разработки и тестирования электронных устройств, научных исследований, образования.

Технические характеристики

Характеристика Значение
Максимальная выходная частота

160 МГц

Количество каналов

2

Форма сигнала Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC
150 типов специальной формы
Генерация гармоник
2...50

Частотные характеристики

Диапазон синусоидальный сигнал 1 мкГц ~ 160 МГц
прямоугольный сигнал 1 мкГц ~ 50 МГц
импульсный сигнал 1 мкГц ~ 50 МГц
пилообразный и треугольный сигнал 1 мкГц ~ 5 МГц
Встроенные формы Количество точек участвующих в формировании сигнала 16 384
Вертикальное разрешение 14 бит
Частота дискретизации 500 Мвыб/сек
Разрешение по частоте 1 мкГц, 12 разрядов
Точность установки (18°C ~ 28°C) 2 ppm

Синусоидальный сигнал

Коэффициент гармоник <-60 дБн (DC-10 МГц)
<-55 дБн (10 МГц - 80 МГц)
<-50 дБн (80 МГц - 100 МГц)
<-45 дБн (≥120 МГц)
Общие гармонические искажения <0.1%

Прямоугольный сигнал

Время нарастания / спада ≤ 8 нс
Выброс ≤ 5 %
Коэф. заполнения 0,1% ~ 99,9% (мин. длительность 10 нс)

Треугольный сигнал

Симмметрия 0 ~ 100%

Импульсный сигнал

Длительность 10 нс ~ 99999 с
Время нарастания / спада ≥ 8 нс

Пользовательская (произвольная) форма


Максимальное количество точек участвующих в формировании сигнала от 6 до 250 K точек
Вертикальное разрешение 14 бит
Максимальная частота дискретизации 1 мквыб/сек...125 Мвыб/сек, разрешение 1 мквыб/сек

Амплитуда:

Амплитуда (50 Ом)
1 мВп-п -10 Вп-п (≤40 МГц)
1 мВп-п - 5 Вп-п (40 МГц~80 МГц)
Амплитуда (выс. импеданс) 2 мВп-п -20 Вп-п (≤40 МГц)
2 мВп-п - 10 Вп-п (40 МГц~80 МГц)
Вертикальное разрешение 1 мВп-п или 3 бит
Точность
±(1 %+2 мВп-п)
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп)

±0.2 дБ (<5 МГц)
±0.3 дБ (5 МГц ~ 20 МГц)
±0.5 дБ (20 МГц ~ 120 МГц)
±1.0 дБ (≥ 120 МГц)

DC смещение:

Диапазон (DC) ±5 В (50 Ом)
±10 В (высокий импеданс)
Погрешность

± (1%+2 мВ+0,5% ампл.)

Разрешение
0,1 мВdc ~ 2 мВdc

AM Модуляция:

Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц)
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция:

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)

ФМ Модуляция:

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)
Девиация 0 ~ 360°

Частотная, фазовая и амплитудная манипуляция

Тип
FSK, 3FSK, 4FSK - частотная
PSK, QPSK - фазовая
ASK, OSK - амплитудная
Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Частота скачка
1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK)
Диапазон
1 мГц ~ 1 МГц

SUM модуляция:

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц)
Коэффициент модуляции
0% ~ 100%

ШИМ модуляция:

Частота
1 мГц ~ 100 кГц
Несущая импульсный
Источник Внутренний / Внешний
Девиация
0% ~ 99%

Режим свипирования (качания):

Время свипирования 10 мс ~ 300 с
Закон линейный / логарифмический
Направление Вверх / Вниз
Время задержки, шага
0 ~ 300 с
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов:

Форма
синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период 1 мкс ~ 500 с
Тип Количество импульсов: 1 ~ 1 000 000
Начальная / Конечная фаза 0° ~ 360°
Источник запуска Ручной, внешний, внутренний

Вход запуска и модуляции:

Уровень TTL
Входной импеданс > 10 К номинальный
Тип разъема
BNC

Выход синхроимпульса (Sync ):

Уровень TTL
Длительность < 20 нс (типичное)
Входной импеданс 50 Ом (типичное)
Тип разъема BNC

Частотомер:

Частотный диапазон Один канал: 100 мГц ~ 350 МГц
Разрешение по частоте 7 разрядов/с
Длительность импульса и коэффициент заполнения 100 нс ~ 20 с
Измерение коэф. заполнения
1% ~ 99%

Основные характеристики:

Тип дисплея Жидкокристаллический, 4.3" TFT, 480 х 272
Питание 100~240 В АСскз,45~65 Гц
Интерфейс USB устройство, USB host, LAN
Потребляемая мощность не более 30 Вт
Рабочая температура 0°C...40°C
Габаритные размеры 322 х 256 х 102 мм
Вес

3 кг

Стандартная комплектация

  • Генератор сигналов
  • Шнур питания
  • Руководство по эксплуатации

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данного генератора сигналов?

  • Какие условия эксплуатации предусмотрены для данного генератора сигналов?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабеля не перепутайте входной разъем с выходными.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
