АКТАКОМ APS-3320L Источник питания

Условия эксплуатации:

1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 25 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
   • Не допускается подключение прибора к цепям:
     • с индуктивной нагрузкой;
     • обратной полярности, относительно маркировки гнёзд прибора;
     • пульсирующего или переменного напряжения;
     • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

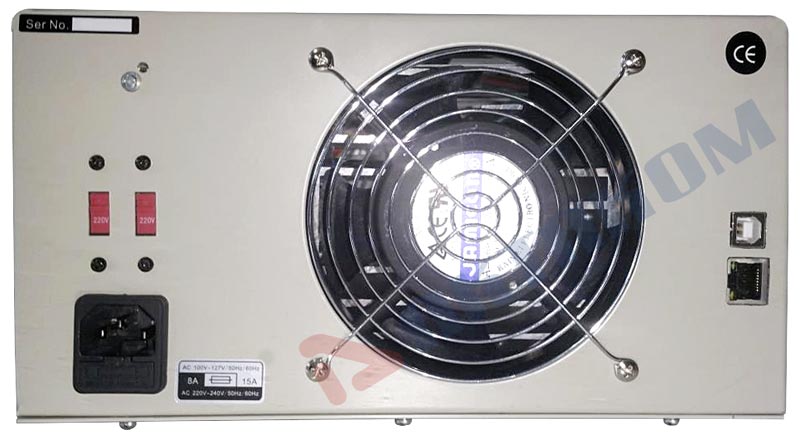

1. Подключите источник питания к локальной сети, используя разъём LAN.
2. Включите питание прибора.
3. Запустите любой браузер и в адресной строке браузера введите IP-адрес, назначенный источнику питания.



4. Должно появиться окно, предлагающее ввести login, назначенный источнику питания в программе Aktakom Net Configurator (ANC). По умолчанию в этом окне уже содержится логин, используемый по умолчанию. После ввода логина нажмите "OK".



5. Если login, введённый на предыдущем шаге, корректный, то в браузере отобразится информация об источнике питания.



Cветодиод является индикатором состояния интерфейса, через который источник питания взаимодействует с ПК. У него есть следующие состояния:

• Постоянный зеленый - прибор подключен к ПК через интерфейс LAN, передачи данных нет;
• Мигающий зеленый - прибор подключен к ПК через интерфейс LAN, происходит передача данных;
• Постоянный красный - прибор подключен к ПК через интерфейс USB, передачи данных нет;
• Мигающий красный - прибор подключен к ПК через интерфейс USB, происходит передача данных.

Этот кабель предназначен для реализации части четырехпроводной схемы подключения, при этом обрезанная часть кабеля может быть припаяна пользователем самостоятельно, вставлена под винт, в гнезда или удлинена, в зависимости от расстояния между данным источником питания и реальной нагрузкой. Кабель выполнен в виде части витой пары для демонстрации принципа правильного исполнения обратной связи для уменьшения помех и обеспечения лучшей стабильности выходного напряжения / тока в нагрузке. Кабель не нужно использовать при применении двухпроводной схемы (наиболее часто используемой) подключения источника питания к нагрузке. Кабель не обязательно использовать при работе на малых расстояниях и/или небольших токах.

1. Если индикатор «OUTPUT» горит красным, нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть, а на индикаторе тока появятся значения установленного тока.
2. Регулятор напряжения «VOLTAGE» отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме изменение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей на выходных клеммах «+» и «-» предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально уменьшаться.
3. При помощи регулятора «CURRENT» установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки.
4. Подключите к прибору нагрузку и нажмите кнопку LOAD, индикатор «OUTPUT» должен загореться красным.
5. Перед отключением нагрузки нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть.
6. Перед выключением прибора отсоедините нагрузку.

1. Если индикатор «OUTPUT» горит красным, нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть, а на индикаторе тока появятся значения установленного тока.
2. При помощи регулятора «VOLTAGE» установите требуемое значение выходного напряжения (к выходным клеммам «+» и «-» при этом ничего не должно быть подключено).
3. При помощи регулятора «CURRENT» установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Если в эксплуатационном режиме изменение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока, и выходное напряжение пропорционально упадет.
4. Подключите к прибору нагрузку и нажмите кнопку LOAD, индикатор «OUTPUT» должен загореться красным.
5. Перед отключением нагрузки нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть.
6. Перед выключением прибора отсоедините нагрузку.

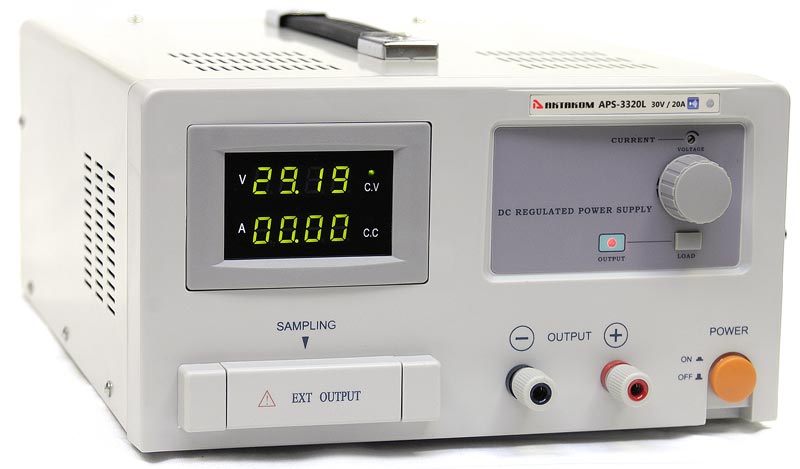

На передней панели располагается индикатор подключения, который показывает состояние (статус) дистанционного управления прибора:

• в режиме ручного управления – индикатор не горит
• включен USB кабель (работа по USB) – горит красный цвет индикатора
• включен LAN кабель (USB кабель вынут) – горит зеленый цвет индикатора
• в программе установлен режим «подключен» (прибор работает в режиме дистанционного управления, ручное управление отключено) – индикатор мигает зеленым или красным цветом.

Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.

Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.

При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.

Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.

По данной ссылке Вы можете просмотреть видеоролик - инструкцию по установке ПО.

Первое подключение к Вашему ПК нужно выполнять по USB интерфейсу. Это позволит установить сетевые параметры Вашей локальной сети для соединения с источником питания.

Для автоматического поиска и подключения устройства рекомендуется после установки Aktakom Power Manager на Ваш компьютер не запускать программу, а вначале подключить USB кабель прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.

Внимание! В начале первого запуска Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации источника питания. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.

Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается PC и программе, подключенной по USB.

Внимание! Будьте осторожны! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».

Программа автоматически считывает серийные номера всех обнаруженных устройств. Для обнаружения приборов откройте окно Настроек, перейдите на нём во вкладку Техника, выберите в списке моделей нужный вам тип устройств и нажмите кнопку «Обнаружить» :
В списке обнаруженных будут выведены все имена и серийные номера найденных приборов.
После того, как вы выберете и подключите к программе один из обнаруженных приборов, его серийный номер будет также отображён в заголовке главного окна программы.
