АКТАКОМ APS-1602 Источник питания

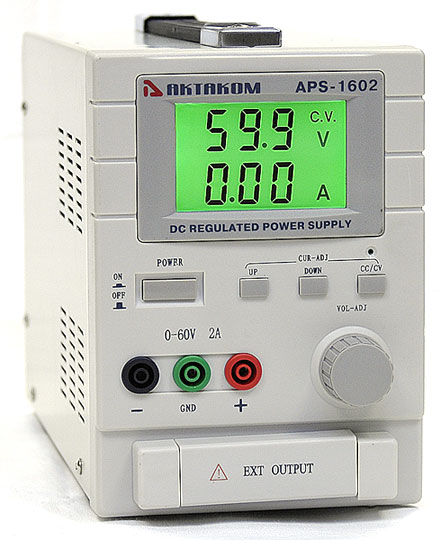

APS-1602 Источник питания

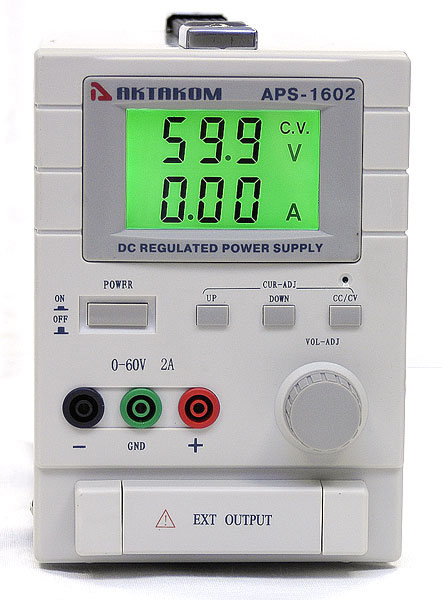

APS-1602 Источник питания - лицевая панель
Торговая марка: АКТАКОМ
Номер в Госреестре СИ: 52853-13

60 В, 2 А. Макс. мощность 120 Вт. 1 канал. 2-х строчный ЖК индикатор. Кнопочное управление током. Пульсации/шум - 2 мВ скз. Разрешение 100 мВ/10 мА. Размеры 130x190x270 мм. Вес 5,6 кг

Розничная цена: 22 218,00 руб.

НДС включён в цену

Есть на складе

В корзину Быстрый заказ
(без регистрации)


Источник питания АКТАКОМ APS-1602 является оптимальным выбором для оснащения лаборатории или производственного цеха, когда для питания радиоэлектронной аппаратуры требуется плавно регулируемое стабилизированное напряжение и ток при высокой точности установки параметров.

Возможности APS-1602

  • Кнопочное управление током

Технические характеристики

  • Дисплей: 2-строчный ЖК индикатор
  • Количество каналов: 1 канал
  • Выходное напряжение: 0…60 В
  • Выходной ток: 0…2 А
  • Разрешение: 100 мВ / 10 мА
  • Пульсация + шум по напряжению: 2 мВ с.к.з.
  • Питание: 220 В
  • Габаритные размеры: 130x190x270 мм
  • Вес 5,6 кг
  • Габаритные размеры в упаковочной таре: 200х260х400, вес 6,3 кг.

Стандартная комплектация

  • Источник питания
  • Сетевой кабель питания
  • Набор проводов
  • Техническая документация

Дополнительная комплектация

  • Измерительный кабель PTL904-3
  • Измерительный кабель PTL904-4
  • Измерительный кабель PTL908-1
  • Измерительный кабель PTL908-2
  • Зажим типа крокодил PTL909-5

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Каково назначение органов управления источника питания APS-1602?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
  • Как подготовить источник питания APS-1602 к работе?
  • Как включить режим стабилизации тока в источнике питания APS-1602?
  • Как включить режим стабилизации напряжения в источнике APS-1602?

  • Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

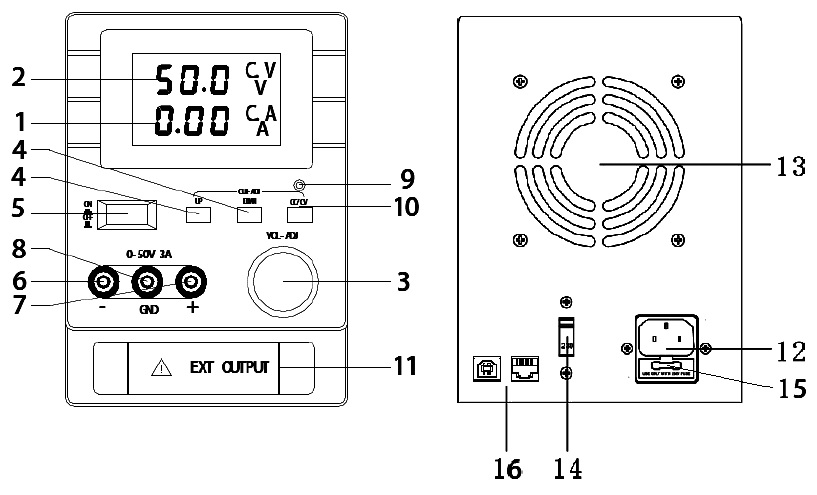

    Каково назначение органов управления источника питания APS-1602?

    1. Цифровой индикатор величины тока на выходе

    2. Цифровой индикатор величины напряжения на выходе

    3. Регулятор «VOLT-ADJ»: регулировка величины напряжения на выходе

    4. Кнопки UP и DOWN: регулировка величины тока на выходе

    5. Кнопка POWER включения/выключения питания прибора

    6. Выходная клемма «-»

    7. Выходная клемма «+»

    8. Клемма заземления

    9. Индикатор стабилизации тока CC

    10. Кнопка «СС/СV»: переключение режимов СС и СV

    11. Дополнительные выходные клеммы*

    12. Входной разъем кабеля питания

    13. Система охлаждения прибора

    14. Переключатель 110 В / 220 В (в некоторых комплектациях)

    15. Гнездо предохранителя

    16. Разъемы LAN и USB (только для APS-1503L/1602L/1721L)

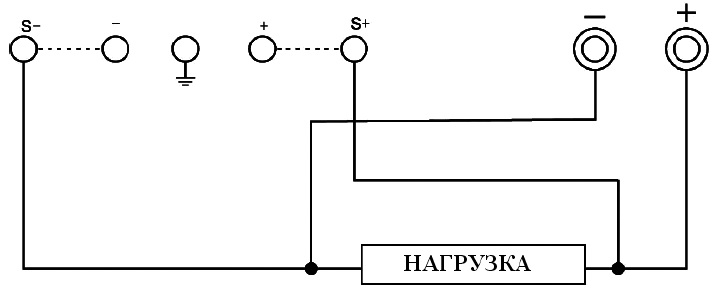

    *Дополнительные выходные клеммы предназначены для компенсации падения напряжения на соединительных проводах при достаточном удалении нагрузки от источника. Схема подключения с использованием дополнительных выходных клемм представлена на рисунке ниже.





    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Как подготовить источник питания APS-1602 к работе?

    1. Присоедините кабель питания к прибору.

    2. Подключите прибор к сети переменного тока штатным кабелем через розетку, оснащенную шиной защитного заземления.

    3. Регулятор напряжения «VOL-ADJ» поверните против часовой стрелки до упора.

    4. Включите прибор, нажав кнопку POWER. При включении прибора должны засветиться цифровые индикаторы выходного напряжения и тока.

    5. Поверните регулятор напряжения «VOL-ADJ» по часовой стрелке до упора, чтобы убедиться, что напряжение на выходе увеличивается до максимального значения, затем против часовой стрелки до упора, чтобы проверить, что напряжение на выходе уменьшилось до 0.

    6. Установите регулятор «VOL-ADJ» в среднее положение.

    7. Нажмите кнопку СС/СV, над кнопкой загорится красный индикатор режима СС. Замкните накоротко выходные клеммы«+» и «-». Затем, нажимая кнопки UP и DOWN проверьте, что значение ограничения по току может быть установлено в пределах от нуля до максимального значения. Снова нажмите кнопку СС/СV, над кнопкой погаснет красный индикатор режима СС.


    Наверх

    Как включить режим стабилизации тока в источнике питания APS-1602?

    1. При помощи регулятора «VOL-ADJ» установите требуемое значение выходного напряжения (к выходным клеммам «+» и «-» при этом ничего не должно быть подключено).

    2. Нажмите кнопку «СС/СV», над кнопкой загорится красный индикатор режима СС. Замкните накоротко выходные клеммы «+» и «-». При помощи кнопок UP и DOWN установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Если в эксплуатационном режиме изменение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока, и выходное напряжение пропорционально упадет. Снова нажмите кнопку СС/СV, над кнопкой погаснет красный индикатор режима СС.

    3. Разомкните выходные клеммы «+» и «-» и подключите к прибору нагрузку.

    4. Перед выключением прибора отсоедините нагрузку


    Наверх

    Как включить режим стабилизации напряжения в источнике APS-1602?

    1. Регулятор напряжения «VOL-ADJ» отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме изменение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей на выходных клеммах «+» и «-» предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально уменьшаться.

    2. Замкните накоротко выходные клеммы. Нажмите кнопку СС/СV, над кнопкой загорится красный индикатор режима СС. Замкните накоротко выходные клеммы «+» и «-». При помощи кнопок UP и DOWN установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Снова нажмите кнопку СС/СV, над кнопкой погаснет красный индикатор режима СС.

    3. Разомкните выходные клеммы «+» и «-» и подключите к прибору нагрузку.

    4. Перед выключением прибора отсоедините нагрузку.


    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
