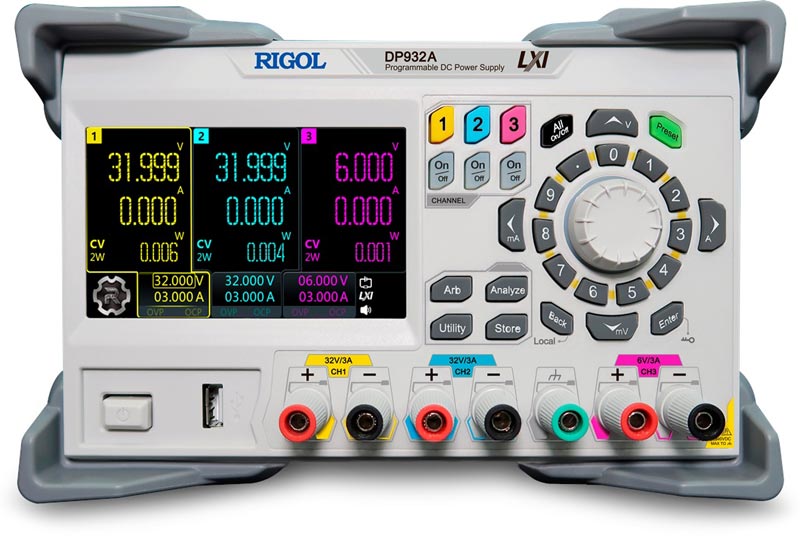

RIGOL DP932A Источник питания
RIGOL DP932A Источник питания
|
|
|
3 канала. Прецизионный. Программируемый. 0…32 В/0…3 А (канал 1); 0…32 В/0…3 А (канал 2); 0…6 В/0…3 А (канал 3). Мощность 210 Вт. Параллельное и последовательное соединение. Наилучшее разрешение программирования: 1 мВ/1 мА; считывания 0,1 мВ/0,1 мА. Базовая погрешность по напряжению / току: 0,05% / 0,2% (канал 1 и 2), 0,1% / 0,2% (канал 3). Пульсации+шум по напряжению / току: 0,35 мВскз / 2 мАскз. Интерфейсы: USB host, USB Device, Digital I/O. Дисплей цветной TFT 4,3" сенсорный. Размеры: 239х157х419 мм. Вес: 9,15 кг.
|
Розничная цена:
123 660,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Программируемый источник питания Rigol DP932A имеет высокую точность установки и считывания напряжения и тока, а также низкий уровень шумов и пульсаций. В источнике питания DP932A предусмотрена функция защиты от перегрузки по напряжению и току с заданием их значений, а также защита от перегрева.
Пользователю доступно формирование на выходе сигналов сложных форм с возможностью выбора из 8 встроенных типов или создание собственных сигналов произвольной формы, а также функция мониторинга на выходе со статистическим анализом данных и регистратор данных.
В программируемом источнике питания Rigol DP932A используется графический ЖК дисплей с возможностью сенсорного управления и задания данных, что делает пользовательский интерфейс прибора еще более простым и интуитивно понятным.
Особенности Rigol DP932A
- Количество каналов - 3 независимых гальванически развязанных канала
- Максимальная мощность - 210 Вт
- Параллельное и последовательное соединение каналов CH1 и CH2
- Интуитивно понятный графический интерфейс
- Отображение информации по каждому каналу (напряжение, ток, мощность)
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP с заданием значений OVP и OCP пользователем
- Режимы стабилизация тока и напряжения
- Время выполнения команд <10 мс
- Программирование сигналов произвольной формы: 512 шагов с заданием времени стояния от 100 мс
- 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
- Мониторинг состояния выхода с анализом данных
- Регистратор данных
- Сохранение данных во внутреннюю память (2 Гб) и USB-накопитель
- Цветной сенсорный ЖК дисплей 4,3"
Технические характеристики
|
Характеристики
|
Значения
|
|
Количество каналов
|
3
|
|
Выходное напряжение / ток
|
CH1: 0...32 В / 0...3 А
CH2: 0...32 В / 0...3 А
CH3: 0...6 В / 0...3 А
|
Последовательное соединение каналов CH1 и CH2
|
0...64 В / 0...3 А
|
Параллельное соединение каналов CH1 и CH2
|
0...32 В / 0...6 А
|
Нестабильность, вызванная
изменением нагрузки
|
Напряжение
|
<0,01%+2 мВ
|
|
Ток
|
<0,01%+250 мкА
|
Нестабильность, вызванная
изменением сетевого напряжения
|
Напряжение
|
<0,01%+2 мВ
|
|
Ток
|
<0,01%+250 мкА
|
Пульсации+шум
(20 Гц...20 МГц)
|
Напряжение
|
<350 мкВскз / 2 мВпик-пик
|
|
Ток
|
<2 мАскз
|
Ежегодная погрешность
(25° ±5°C )
|
Программирование
|
Напряжение
|
0,05% + 10 мВ (CH1 и CH2); 0,1% + 5 мВ (CH3)
|
Ток
|
0,2% + 5 мА
|
|
Считывание
|
Напряжение
|
0,05% + 10 мВ (CH1 и CH2); 0,1% + 5 мВ (CH3)
|
|
Ток
|
0,15% + 5 мА
|
Разрешение
|
Программирование
|
Напряжение
|
1 мВ
|
Ток
|
1 мА
|
|
Считывание
|
Напряжение
|
0,1 мВ
|
Ток
|
0,1 мА
|
|
Отображение
|
Напряжение
|
1 мВ
|
Ток
|
1 мА
|
Время установления
|
50 мкс
|
Время отработки команд
|
<10 мс
|
|
Температурный коэффициент на °C
|
Напряжение
|
0,01 %+4 мВ
|
|
Ток
|
0,01%+ 2 мA
|
|
Защита по напряжению OVP/ по току OCP
|
Диапазон
|
CH1: 1 мВ...35,2 В / 1 мА...3,3 A
CH2: 1 мВ...35,2 В / 1 мА...3,3 A
CH3: 1 мВ...6,6 В / 1 мА...3,3 A
|
|
Точность
|
0,2%+20 мВ / 0,5%+20 мA
|
|

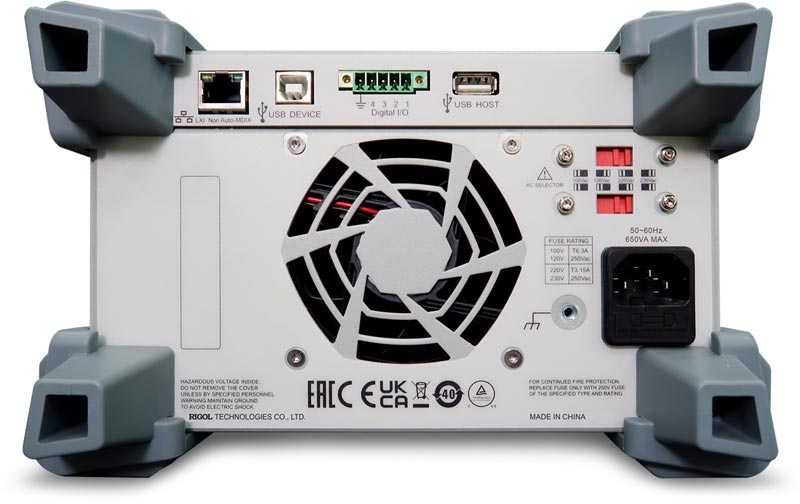

Интерфейсы
|
USB Device, USB Host, LAN, цифровой порт Digital I/O
Опция GPIB - недоступна
|
|
Весогабаритные параметры
|
Габаритные размеры
|
239 мм (W) x 157 мм (H) x 419 мм (D)
|
|
Вес
|
9,15 кг
|
|
Питание
|
переменный ток (50 Гц...60 Гц)
100 В±10%, 115 В±10%
220 В±10%, 230 В±10% (макс 250 ВAC)
|
Стандартная комплектация
- Источник питания
- Сетевой шнур
- Кабель USB
- Предохранитель
- Соединительные провода (10 А) - 2 пары
Дополнительная комплектация
- Комплект для монтажа в стойку
Часто задаваемые вопросы
Чем отличаются между собой источники питания серии DP900?
Какие условия эксплуатации предусмотрены для данного источника питания?
Как активировать опции для приборов Rigol?
| Чем отличаются между собой источники питания серии DP900? |
|
Как и в серии DP800 и электронных нагрузках DL3000, так и в источниках питания DP900 модели с индексом «A» имеют более лучшие технические характеристики и функциональность по сравнению с моделями без индекса «A» или другими индексами.
Основные различия по следующим параметрам:
|
Параметр или функция
|
|
DP932A
|
DP932U
|
DP932E
|
|
Выходные параметры
|
Канал 1 и 2: 32 В/3 A
Канал 3: 6 В/3 A
|
Канал 1 и 2: 32 В/3 A
Канал 3: 6 В/3 A
|
Канал 1 и 2: 30 В/3 A
Канал 3: 6 В/3 A
|
|
Разрешение
|
установки
|
Штатно:
1 мВ /1 мА
|
Штатно:
10 мВ /1 мА
Опция DP900-HIRES:
1 мВ /1 мА
|
Штатно:
10 мВ /10 мА
Опция DP900-HIRES:
1 мВ /1 мА
|
|
считывания
|
Штатно:
0,1 мВ / 0,1 мА
|
Штатно:
10 мВ /1 мА
Опция DP900-HIRES:
0,1 мВ / 0,1 мА
|
Штатно:
10 мВ /10 мА
Опция DP900-HIRES:
0,1 мВ / 0,1 мА
|
|
отображения
|
Штатно:
1 мВ / 1 мА
|
Штатно:
10 мВ /1 мА
Опция DP900-HIRES:
1 мВ / 1 мА
|
Штатно:
10 мВ /10 мА
Опция DP900-HIRES:
1 мВ / 1 мА
|
|
Мин. время стояния в режиме работы по списку
|
100 мс
|
Штатно:
1000 мс
Опция DP900-ARB:
100 мс
|
Недоступно
|
|
Цифровой порт ввода / вывода Digital I/O
|
Штатно
|
Опция DP900-DIGITALIO
|
Недоступно
|
|
Безопасные гнезда подключения
|
Да
|
Нет
|
Да
|
Наверх
|
| Какие условия эксплуатации предусмотрены для данного источника питания? |
|
Условия эксплуатации:
- Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 25 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
- Не допускается подключение прибора к цепям:
- с индуктивной нагрузкой;
- обратной полярности, относительно маркировки гнёзд прибора;
- пульсирующего или переменного напряжения;
- имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
