RIGOL DP822A Источник питания
RIGOL DP822A Источник питания
|
|
|
Торговая марка:
Номер в Госреестре СИ: 91448-24
Спецификация (PDF): Загрузить Замена: DP822
2 канала: 0…20 В / 0…5 А и 0…5 В / 0…16 А. Программируемый. Наилучшее разрешение программирования: 1 мВ/1 мА (канал 1 и канал 2); считывания 1 мВ/0,1 мА (канал 1) и 1 мВ/1 мА (канал 2). Базовая погрешность по напряжению / току: 0,05% / 0,2%. Пульсации+шум по напряжению / току: 0,35 мВскз / 2 мАскз. Встроенный регистратор. Интерфейсы: USB host, USB Device, LAN (LXI-C class), RS-232, Digital I/O; GPIB (опция). Дисплей цветной TFT 3,5" с цифровой и графической информацией. Размеры: 239х157х418 мм. Вес: 10,5 кг.
|
Розничная цена:
127 206,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Источник питания Rigol DP822A имеет высокую точность установки напряжения и тока, а также низкий уровень шумов и пульсаций. В источнике питания Rigol DP822A реализованы как типовые для лабораторных источников питания функции (защита от перегрузки и перегрева, стабилизация тока и напряжения), так и передовые, например возможность программирования сигналов произвольной формы или импульсов с сохранением во внутреннюю память, регистрация данных при контроле выходных параметров и др.
Программируемый источник питания Rigol DP822A обладает инновационным графическим интерфейсом, отображающим параметры в цифровой, аналоговой и графической формах в реальном времени, благодаря чему использование прибора становится еще более простым и интуитивно понятным.

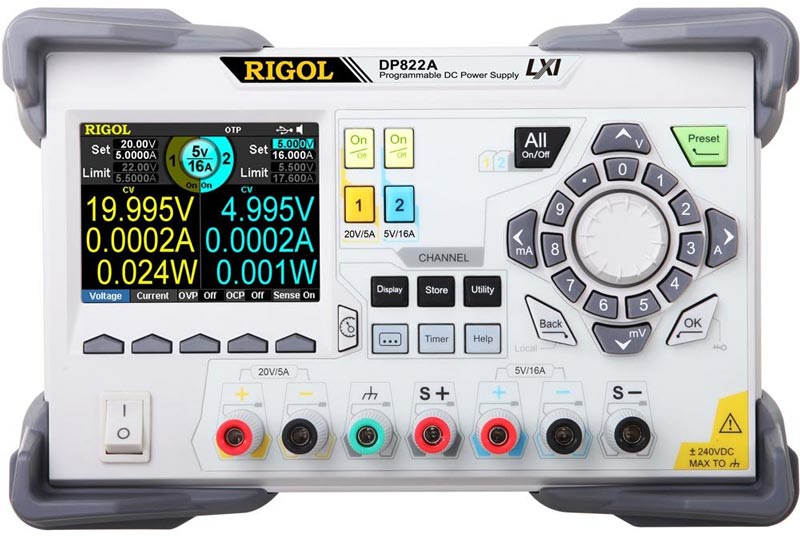

Для компенсации падения напряжения и улучшения точности на передней панели источника питания DP822A имеются дополнительные гнезда (Sense S+, Sense S-), реализующие четырехпроводную схему подключения нагрузки.
Наличие интерфейса LAN (LXI Class C) позволяет дистанционно управлять источником питания DP822A в составе измерительных лабораторий.
Особенности Rigol DP822A
- Количество каналов - 2
- Максимальная мощность 180 Вт
- Новый интуитивно понятный графический интерфейс
- Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
- Режимы стабилизация тока и напряжения
- Возможность установки задержки на выходе
- Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
- Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 с)
- Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
- Поддержка внешнего диска
- Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала
Технические характеристики
Характеристики
|
Значения
|
Количество каналов
|
2
|
Выходное напряжение / ток
|
Канал 1: 0...20 В / 0...5 А
Канал 2: 0...5 В / 0...16 А
|
Нестабильность, вызванная
изменением нагрузки
|
Напряжение
|
<0,01%+2 мВ
|
|
Ток
|
<0,01%+250 мкА
|
Нестабильность, вызванная
изменением сетевого напряжения
|
Напряжение
|
<0,01%+2 мВ
|
|
Ток
|
<0,01%+250 мкА
|
Пульсации+шум
(20 Гц...20 МГц)
|
Напряжение
|
<350 мкВскз/2 мВпик-пик
|
|
Ток
|
<2 мАскз
|
Ежегодная погрешность
(25° ±5°C )
|
Программирование
|
Напряжение
|
Канал 1: 0,1% + 25 мВ
Канал 2: 0,05% + 10 мВ
|
Ток
|
0,2% + 10 мА
|
|
Считывание
|
Напряжение
|
Канал 1: 0,1% + 25 мВ
Канал 2: 0,05% + 5 мВ
|
|
Ток
|
0,15% + 10 мА
|
Разрешение
|
Программирование
|
Напряжение
|
Канал 1 и 2: 1 мВ
|
Ток
|
Канал 1 и 2: 1 мА
|
|
Считывание
|
Напряжение
|
Канал 1 и 2: 1 мВ
|
Ток
|
Канал 1: 0,1 мА
Канал 2: 1 мА
|
|
Отображение
|
Напряжение
|
Канал 1 и 2: 1 мВ
|
Ток
|
Канал 1: 0,1 мА
Канал 2: 1 мА
|
Время установления
|
50 мкс
|
Время отработки команд
|
118 мс
|
|
Температурный коэффициент на °C
|
Напряжение
|
0,01 %+3 мВ
|
|
Ток
|
0,02%+ 3 мA
|
Стабильность (8 часов)
|
Напряжение
|
0,02%+1 мВ
|
|
Ток
|
0,1%+1 мА
|
|
Защита по напряжению OVP/ по току OCP
|
Диапазон
|
Канал 1: 1 мВ...22 В / 1 мА...5,5 A
Канал 2: 1 мВ...5,5 В / 1 мА...16,8 A
|
Точность
|
0,5%+0,5 В / 0,5%+0,5 A
|

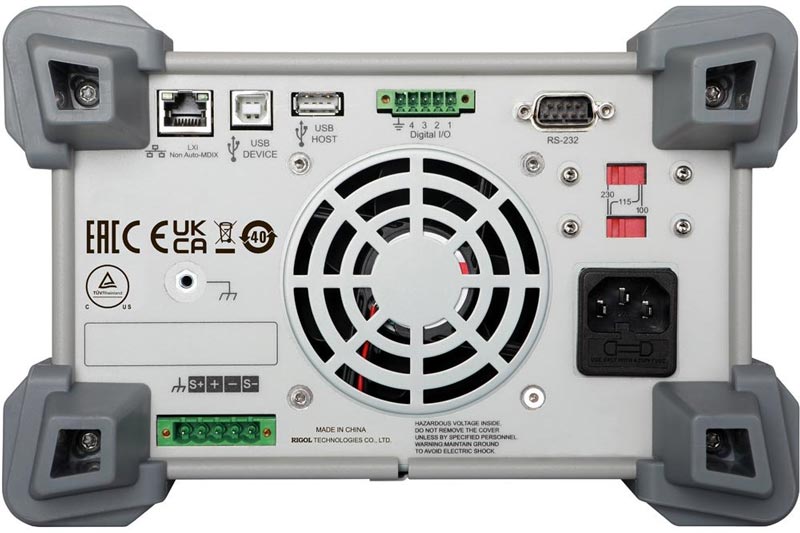

Интерфейсы
|
USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O
Опция: GPIB
|
Весогабаритные параметры
|
Габаритные размеры
|
239 мм (W) x 157 мм (H) x 418 мм (D)
|
Вес
|
10,5 кг
|
Питание
|
переменный ток (50 Гц...60 Гц)
100 В±10%, 115 В±10%
220 В±10%, 230 В±10% (макс 250 ВAC)
|
Стандартная комплектация
- Источник питания
- Кабель питания
- Кабель USB
- Предохранитель
- Краткое руководство по эксплуатации
Дополнительная комплектация
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного источника питания?
Чем различаются модели источников питания Rigol серии DP800 с индексом «A» от моделей без индекса «A»?
Как активировать опции для приборов Rigol?
| Какие условия эксплуатации предусмотрены для данного источника питания? |
|
Условия эксплуатации:
- Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 25 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
- Не допускается подключение прибора к цепям:
- с индуктивной нагрузкой;
- обратной полярности, относительно маркировки гнёзд прибора;
- пульсирующего или переменного напряжения;
- имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
| Чем различаются модели источников питания Rigol серии DP800 с индексом «A» от моделей без индекса «A»? |
|
Как и в электронных нагрузках Rigol, так и в источниках питания модели с индексом «A» имеют более лучшие технические характеристики и функциональность по сравнению с моделями без индекса «A».
Основные различия по следующим параметрам:
|
Параметр или функция
|
DP800A
|
DP800
|
|
Разрешение установки / считывания / отображения
|
Более лучшее
|
Хуже
|
|
Функции мониторинга / анализа / регистратора
|
Штатно
|
Опция
|
|
Цифровой порт ввода/вывода Digital I/O
|
Штатно
|
Опция
|
|
Интерфейсы
|
Штатно: USB Host / USB Device, RS-232, LAN
Опция: GPIB
|
Штатно: USB Host / USB Device
Опции: LAN, RS-232, GPIB
|
|
Дисплей
|
Цветной ЖК 4,3" TFT.
Улучшенная цветовая схема
|
ЖК 4,3" TFT.
Квазимонохромная цветовая схема
|
Однако большинство различающихся параметров (кроме улучшенной цветовой схемы дисплея) на моделях DP800 можно улучшить до значений и функций моделей с индексом «A» путем приобретения и активации дополнительных опций:
Наверх
|
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
Наверх
|
