АСК-4106-L Прибор комбинированный

◄ ►

Торговая марка:
Номер в Госреестре СИ: 40254-08

Комбинированный прибор-приставка к ПК: 2-канальный USB осциллограф (8 бит,100 МГц, 128 кБ/канал) и 2-канальный функциональный генератор (12 бит, 80 MS/s, 128 кБ/канал) в одном корпусе - USB 1.1, 10/100 Base-T (LAN). ПО для Windows XP, Windows 7, Windows 8, Windows 10, питание 220В/50-60 Гц, габариты 260х210х70, масса 1 кг

Возможность изготовления и актуальную цену уточняйте в письменном запросе

Розничная цена: недоступно

НДС включён в цену

На заказ

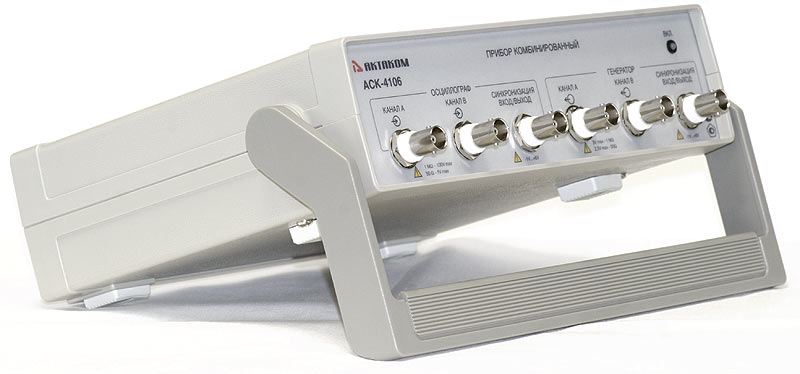

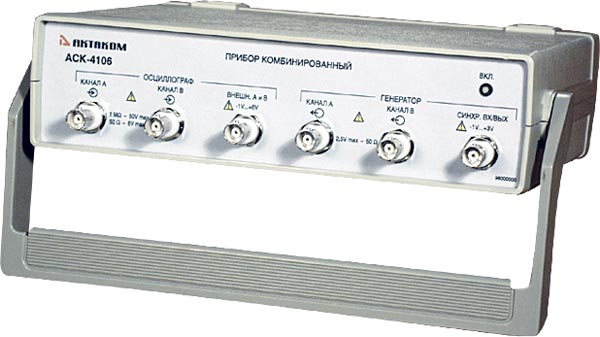

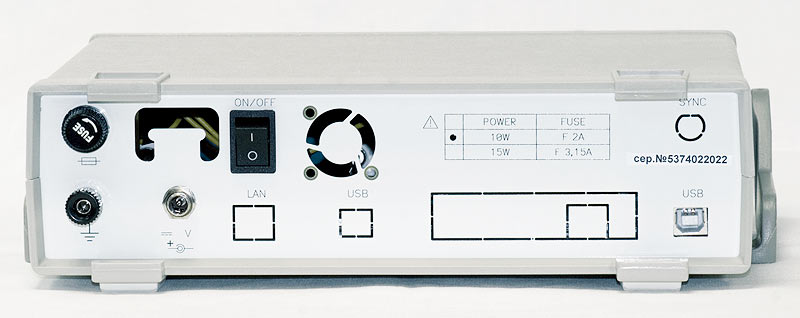

Прибор комбинированный АСК-4106 (далее — прибор) сочетает возможности осциллографа двухканального цифрового запоминающего и генератора сигналов произвольной формы двухканального цифрового. Прибор работает совместно с компьютером по интерфейсу USB 1.1, 10/100 Base-T (LAN).

Назначение

Прибор состоит из двух функциональных модулей: модуля двухканального цифрового запоминающего осциллографа и модуля генератора сигналов произвольной формы.
Модуль двухканального цифрового запоминающего осциллографа предназначен для изучения сигналов от внешних устройств, их отображения на мониторе компьютера, измерения параметров сигналов и математической обработки с помощью программного обеспечения.
Модуль генератора предназначен для выдачи сигналов произвольной формы, включая стандартные, а также задаваемые пользователем с помощью математических выражений или графически.
Модули могут работать как независимо друг от друга, так и совместно под управлением соответствующего программного обеспечения.
Для обеспечения гальванической развязки прибора от ПК необходимо использовать LAN интерфейс, который имеет гальваническую развязку.
Прибор применяется для наладки, ремонта, лабораторных исследований и испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Технические характеристики

Осциллограф

Количество каналов с независимым АЦП	2 (все каналы идентичны)
Максимальная эквивалентная частота выборок в стробоскопическом режиме	10 ГГц
Максимальная частота дискретизации	100 МГц
Максимальное число выборок на канал	131072
Число разрядов АЦП	8
Режимы каналов	А, В, А и В
Выбор режима работы осциллографа	одно-, двухканальный
Число отображаемых точек на экране	100…131072
Тип интерфейса ПЭВМ	USB 1.1, 10/100 Base-T (LAN)
Тип входных разъемов	BNC (CP-50)
Ширина линии графика	1 пиксель

Измерение параметров сигнала — двумя перемещаемыми курсорами, а также автоматическое измерение частоты и амплитуды синусоидального сигнала; размаха, длительности и периода импульсного сигнала; параметров переходной характеристики — выброса и времени нарастания.

СИСТЕМА ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Диапазон частот входных сигналов по уровню –3 дБ на пределах: 20 мВ/дел. … 1 В/дел. 2 В/дел. … 10 В/дел.	не менее 100 МГц не менее 70 МГц
Диапазон значений коэффициента отклонения при сопротивлении входа: 1 МОм 50 Ом	от 20 мВ/дел. до 10 В/дел. с шагом 1–2–5 от 20 мВ/дел. до 1 В/дел.
Пределы допускаемой основной относительной погрешности коэффициентов отклонения	±2,5%
Дополнительные значения коэффициента отклонения	2 мВ/дел., 5 мВ/дел., 10 мВ/дел.
Разрешение	8 бит (256 точек на шкалу)
Коэффициент развязки между каналами	не менее –40 дБ во всем частотном диапазоне
Входной импеданс	1 МОм ±5%, 20 пФ ±5 пФ; 50 Ом ±2%

В стробоскопическом режиме при коэффициентах развертки менее 1 мкс/дел. возможна нестабильность амплитуды отображаемого сигнала до ±2%, а также искажение формы сигнала или его отсутствие на краях собираемого буфера данных в пределах 10 нс.
Максимальное входное напряжение не более двукратного превышения полной шкалы для каждого предела, но не более 100 В пикового значения при сопротивлении входа 1 МОм и не более 5 В пикового значения при сопротивлении входа 50 Ом.

СИНХРОНИЗАЦИЯ
Источник синхронизации	каналы А, В, внешний вход
Выбор фронта синхронизирующего сигнала	передний или задний фронт
Максимальная частота	не меньше верхней границы полосы пропускания
Внутренняя синхронизация:
Минимальный размах синусоидального сигнала	не более 1 клетки масштабной сетки в диапазоне частот до 40 МГц
Параметры сигнала для запуска внешних устройств (разъём «СИНХРОНИЗАЦИЯ ВХОД/ВЫХОД»)	Перепад от 0 В до 3 В в момент запуска синхронизации. В конце регистрации перепад от 3 В до 0 В на нагрузке не менее 1 кОм
Внешняя синхронизация:
Минимальный период повторения синхронизирующего импульса	20 нс
Минимальная длительность синхронизирующего импульса	10 нс
Уровень напряжения на входе внешней синхронизации	ТТL-уровень
Предельные значения напряжения на входе	от –1 В до +6 В
Активное входное сопротивление	не менее 50 кОм
Входная емкость	не более 20 пФ

Примечания:
1. Допустим кратковременный случайный срыв синхронизации при входном синусоидальном сигнале частотой менее 10 кГц на коэффициентах отклонения 20 мВ/дел. и менее.
2. Допустима нестабильность изображения сигнала на экране по горизонтали в пределах ±1 выборки.

СИСТЕМА ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Диапазон значений коэффициента развертки (при установке 1000 выборок на экран)	10 нс/дел. ... 0,1 с/дел.
Пределы допускаемой основной абсолютной погрешности коэффициентов развёртки	±(0,001Т + 10^–9 с), где Т — длительность развёртки, T = K_разв 10 дел., K_разв — коэффициент развёртки
Дополнительные значения коэффициента развёртки в режиме самописца	от 1 мс/дел. до 100 ч/дел.

Дополнительная погрешность, вызванная изменением температуры в пределах рабочей области температур — не более предела основной погрешности на каждые 10 °С изменения температуры.

КАЛИБРАТОР
Выходной сигнал	прямоугольный, со скважностью 2
Частота выходного сигнала	1 кГц
Выходное напряжение	3 В от пика до пика
Выходное сопротивление	(150 ±50) Ом
Выходной разъем	BNC, совмещен со входом внешней синхронизации

Генератор

Количество выходных каналов: 2
Диапазон частот выходного сигнала: от 0,1 Гц до 10 МГц.
Частота сигнала, воспроизводимая генератором, определяется его тактовой частотой и длиной сигнала по формуле:
f = f_T/N, где: f — частота сигнала; f_T — тактовая частота генератора, может быть установлена в одно из 16 значений: максимальное — 80 МГц, каждое последующее — в 2 раза меньше — 40 МГц, 20 МГц, 10 МГц и т. д. до 2,441 кГц; N — длина сигнала: любое четное целое число выборок в диапазоне от 8 до 131000.
Основная относительная погрешность воспроизведения частоты не превышает ±0,05%.
Дополнительная погрешность воспроизведения частоты, вызванная изменением температуры в пределах рабочей области температур не превышает 0,05% на каждые 10°С изменения температуры.
Максимальный размах выходного напряжения:
на нагрузке 1 МОм ±2,5 В
на нагрузке 50 Ом ±1,25 В
Шаг дискретной установки выходного напряжения:
на нагрузке 1 МОм не более 1,5 мВ
на нагрузке 50 Ом не более 1,0 мВ
Неравномерность уровня выходного синусоидального напряжения в диапазоне частот относительно уровня на частоте 1 кГц не превышает ±1 дБ.
Длительность фронта и среза (каждого в отдельности) прямоугольного сигнала не превышает 20 нс.

РЕЖИМЫ СИНХРОНИЗАЦИИ
Выбор режимов синхронизации
перезапуск	однократный (ручной) или непрерывный
источник	внешний или внутренний
полярность	по восходящему или по спадающему фронту
Входной сигнал внешней синхронизации
форма	прямоугольный импульс
амплитуда	ТТЛ-уровень
длительность фронта	не менее 10 нс
Выходной сигнал синхронизации
форма	прямоугольный импульс
амплитуда	ТТЛ-уровень на нагрузке 1 кОм
длительность импульса, нс	2/f_T, где f_T выражена в МГц
длительность фронта	не более 20 нс

Выбор формы для обоих каналов: независимый
Максимальное число точек на канал: 131000
Частота среза отключаемого фильтра нижних частот: 15 МГц ±20%
Максимальная тактовая частота: 80 МГц

Общие характеристики

Прибор предназначен для работы с компьютером по интерфейсу USB 1.1, 10/100 Base-T (LAN).
Питание: +5,5 В
Время непрерывной работы: не менее 8 ч
Время установления рабочего режима: не более 15 мин
Срок службы прибора: не менее 6 лет
Электрическая прочность изоляции между входом сетевого разъема и корпусом прибора выдерживает без пробоя испытательное напряжение частотой 50 Гц и эффективным значением 1,5 кВ в нормальных условиях, в течение не менее 2 с.
Электрическое сопротивление изоляции цепи питания относительно корпуса прибора не менее 50 МОм при испытательном напряжении 1000 В.
Электрическое сопротивление защитного заземления между зажимом защитного заземления и всеми доступными токопроводящими частями, соединенными с зажимом защитного заземления, не более 0,5 Ом.
Рабочие условия эксплуатации:
температура +5…+40 °С
относительная влажность воздуха не более 80 % при 25 °С
атмосферное давление от 630 до 800 мм рт. ст.
Условия хранения:
температура –30…+50 °С
относительная влажность воздуха 30…80 %
Габаритные размеры (ширина х высота х глубина) 260х70х210 мм
Масса не более 2,0 кг

Программное обеспечение AKTAKOM Oscilloscope Pro

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

Программное обеспечение содержит следующие функции:

курсорные измерения по вертикали и горизонтали
автоматическая настройка на сигнал
цифровой самописец
установка длины предзаписи / послезаписи
цифровая фильтрация
запись/чтение данных/изображения в файл
произвольное масштабирование отображаемых данных,
дополнительный обзорный график
двухуровневая аварийная сигнализация в режиме цифрового самописца
цифровой люминофор (режим послесвечения)
вычисление фазового сдвига между каналами
режим цифрового вольтметра
автоматическое измерение параметров фронтов и импульсов
спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала
вычисление специальных функций
статистические вычисления и гистограмма распределения вероятности
режим управляемой эмуляции сигналов
встроенный калькулятор формул

Программное обеспечение AKTAKOM Arbitrary Generator

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.

Программное обеспечение содержит следующие функции:

встроенный редактор сигналов произвольной формы
калькулятор формул
внутренний/внешний запуск
управление синхронизацией
управление выходной частотой сигналов
управление фазовым сдвигом между сигналами
запись/чтение данных/изображение в файл

Программное обеспечение AKTAKOM Measuring CompleX

Приложение предназначено для одновременного управления модулем осциллографа и модулем генератора, подачи испытательных сигналов на исследуемое устройство и сбора сигналов, показывающих отклик этого устройства.

Программное обеспечение содержит следующие функции:

измерение амплитудно-частотных, амплитудных, фазо-частотных и переходных характеристик испытываемого устройства в автоматическом режиме
задание пользователем формы испытательных сигналов и точек траектории измерений
пошаговое или автоматическое прохождение траектории измерений
модуль вычисления спектра и импульсных параметров сигнала
настройка и сохранение конфигураций прибора.

Стандартная комплектация

** Полное руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено сайта www.aktakom.ru, после приобретения и регистрации прибора с указанием его серийного номера.

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

HP-9150 — щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
HP-9258 — щуп осциллографический на 250 МГц — коэф. деления 1:100
BNC кабель PTL-923 и PTL-924
Программное обеспечение

Совместимое программное обеспечение

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
