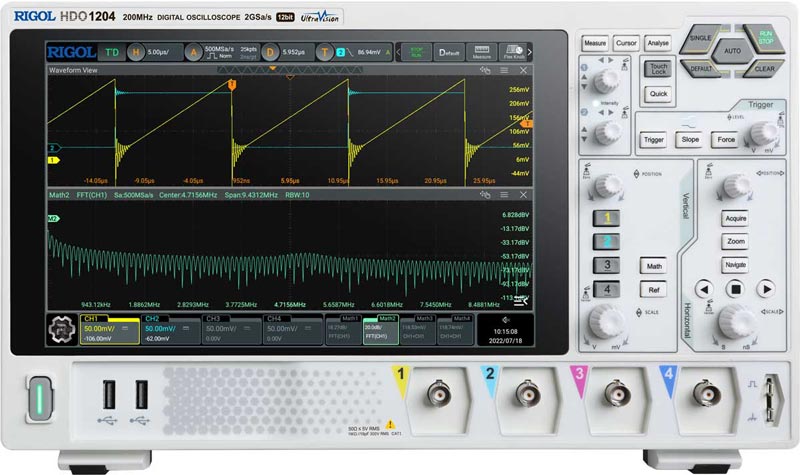

RIGOL DHO1074 Цифровой осциллограф высокого разрешения
RIGOL DHO1074 Цифровой осциллограф высокого разрешения
|
|
|
4 аналоговых канала + внешний запуск. Максимальная полоса пропускания - 70 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на 2 канала, 500 Мвыб/с - 4 канала). Максимальная память - 50 М точек (100 М - опция). АЦП 12 бит. Скорость захвата 50000 осц/с (вект.), 1500000 осц./с (UltraAcquire). Анализ осциллограмм (до 500000 кадров). Расширенная синхронизация (17 типов штатно). Декодирование протоколов RS-232/UART, I2C, SPI, LIN, CAN. 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI. Дисплей: 10,1", цветной, сенсорный, 1280 х 800. Вес: 3,8 кг. Размеры: 358 x 215 x 121 мм.
|
Розничная цена:
207 900,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Цифровой осциллограф Rigol DHO1074 является превосходным инструментом для исследования и отладки современных электронных схем, обладая отличными техническими характеристиками и широкими функциональными возможностями. В цифровом осциллографе DHO1074 применены новейшие разработки компании Rigol - процессор собственной разработки "Centaurus" и технология UltraVision 2, что позволило обеспечить высокую частоту дискретизации в реальном времени, скорость захвата осциллограмм до 1500000 осц/с в режиме UltraAcquire, глубину записи до 100 М точек.
Цифровые осциллографы серии DHO1000 отличает низкий уровень шумов, чувствительность от 500 мкВ/дел и высокое разрешение по вертикали - 12 бит, что позволяет делать измерения еще более точным.
Приборы отличают возможность запуска и анализа по сигналам последовательных шин RS-232/UART, I²C, SPI, CAN, LIN без установки дополнительных опций.

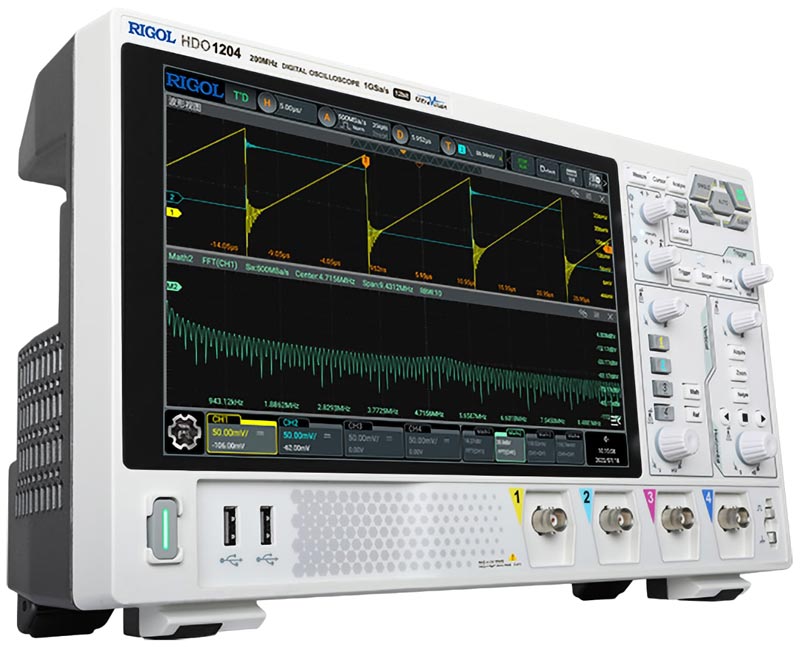

Следуя современным тенденциям в осциллографии, помимо традиционных органов управления на передней панели прибора, в цифровом осциллографе Rigol DHO1074 установлен большой сенсорный дисплей, что делает управление осциллографом еще более простым и удобным.
Технические характеристики
|
Характеристика
|
Значение
|
|
Полоса пропускания
|
70 МГц
|
Режим дискретизации
|
Реальное время
|
|
Количество каналов
|
4 аналоговых + внешний запуск
|
Макс. скорость захвата осциллограмм
|
50000 осц./сек (векторный режим)
1500000 осц./сек (режим UltraAcquire)
|
|
Время нарастания (50 Ом), тип
|
≤5 нс
|
|
Регистрация
|
Режим
|
Обычный
Пиковый детектор: 2 нс
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение (14 бит, 16 бит)
UltraAcquire (скорость захвата до 1500000 осц./сек)
|
Макс. дискретизация (реальное время)
|
2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала)
|
|
Глубина записи
|
50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно
100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опция HDO1000-RLU-01
|
|
Параметры вертикальной системы
|
Связь по входу
|
открытый, закрытый или земля
|
Входной импеданс
|
1 MОм ±1% || 19 пФ ±3 пФ
|
|
Учет ослабления пробников
|
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X
|
Макс. входное напряжение
|
300 Вскз CAT I, 400 Впик (DC + Vpeak)
|
Вертикальное разрешение
|
12 бит
|
|
Эффективное количество ENOB (тип.)
|
8 бит
|
|
Вертикальное отклонение
|
500 мкВ/дел ~ 10 В/дел
|
|
Диапазон смещения
|
± 1 В (500 мкВ/дел ~ 65 мВ/дел)
± 10 В (65 мВ/дел ~ 270 мВ/дел)
± 20 В (270 мВ/дел ~ 2.75 В/дел)
±100 В (2.75 мВ/дел ~ 10 В/дел )
|
|
Динамический диапазон
|
±4 дел (12 бит)
|
|
Ограничение полосы пропускания
|
20 МГц, полная полоса - выбирается для каждого канала
|
|
Погрешность коэфф. усиления
|
±2% от полной шкалы
|
Погрешность смещения
|
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
|
ESD защита
|
±8 кВ (на входе BNC)
|
|
Изоляция между каналами
|
≥100:1
|
Параметры
горизонтальной системы
|
Коэффициент развертки
|
2 нс/дел ~ 1000 с/дел
|
Временное разрешение
|
400 пс
|
Погрешность временной базы
|
±1.5 ppm ± 1 ppm/год
|
|
Максимальная задержка
|
Пред-запуск: -5 делений
Пост-запуск: 1 с или 100 дел, что больше
|
|
Задержка между каналами
|
≤2 нс
|
Режимы
|
Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор)
|
|
Измерения
|
Курсорные
|
Количество курсоров
|
2 пары XY курсоров
|
|
Режимы
|
ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
|
|
Измерения в X-Y режиме
|
X = Канал 1, Y = Канал 2
|
|
Автоматические
|
Количество автоизмерений
|
41 тип, 14 измерений может отображаться одновременно
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
|
|
Диапазон измерения
|
основное окно, растяжка Zoom
|
Макс. количество
отображаемых на канал
|
33 типа
|
|
Вертикальные
|
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS
|
|
Горизонтальные
|
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
|
Другие
|
Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
|
|
Статистика
|
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
|
|
Математические операции
|
Количество отображаемых одновременно
|
4
|
Операции
|
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
|
Цветовая градация
|
Поддерживается в математических операциях, в т.ч. БПФ
|
|
БПФ (FFT)
|
Макс.длина
|
1 М точек
|
Тип окна
|
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
|
|
Поиск пиков
|
макс. 15 пиков
|
|
Поиск и навигация
|
Тип
|
фронт, импульс
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
Отображение
|
таблица событий во внутренней или внешней памяти
|
|
Кнопки навигации
|
Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire
|
|
Анализ осциллограмм
|
Pass / Fail
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запись
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Макс. количество сегментов
|
500000 событий запуска
|
Режим
|
воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов
|
|
Цветовая градация
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Темы
|
температура, интенсивность
|
|
Режим
|
во всех режимах
|
Система запуска
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети
|
|
Режим запуска
|
Авто, обычный, одиночный
|
|
Тип связи
|
AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)
|
|
Шумовая режекция
|
Вкл / Выкл
|
|
Блокировка уровня запуска
|
8 нс ~ 10 с
|
|
Полоса запуска
|
Внутренний
|
аналоговая полоса осциллографа
|
|
Внешний
|
200 МГц
|
|
Чувствительность триггера
|
Внутренний
|
≥50 мВ/дел: 0,5 делений
0.7 дел (с включенной шумовой режекцией)
|
|
Внешний
|
200 мВп-п (DC ~ 100 МГц)
500 мВп-п (100 МГц~ 200 МГц)
|
Диапазон уровня запуска
|
Внутренний
|
±5 делений от центра экрана
|
|
Внешний
|
±5 В
|
|
Сеть
|
фикс. 40% ~ 60%
|
|
Внешний запуск EXT TRIG
|
Входной импеданс
|
1 МОм±1%, BNC разъем
|
|
Джиттер запуска (тип.)
|
< 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)
|
|
Типы запуска
|
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
|
Запуск по фронту
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line
|
|
Запуск по длительности импульса
|
Условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по скорости нарастания
|
Условие запуска
|
положительная или отрицательная полярность: >, <, внутри диапазона <>
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запуск по видеосигналу
|
Система
|
NTSC, PAL и SECAM
|
|
Стандарт
|
480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
Запуск по шаблону
|
Установка шаблона
|
H, L, X, нарастающий фронт, спадающий фронт
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по длительности события
|
Установка
|
H, L, X
|
Условие запуска
|
>, <, внутри интервала<>, вне интервала ><
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по истечении времени (TimeOut)
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по ранту
|
Условие
|
прохождение через заданный уровень
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по окну
|
Тип фронта
|
нарастающий, спадающий
|
Позиция запуска
|
вход, выход, время
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по задержке
|
Фронт
|
нарастающий, спадающий
|
|
Условие задержки
|
>, <, внутри интервала<>, вне интервала ><
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск Установка / Удержание
|
Фронт
|
нарастающий, спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по N фронту
|
Тип фронта
|
нарастающий, спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
RS-232/UART запуск
|
Условие запуска
|
Start, Error, Check Error, Data
|
|
Скорость
|
до 20 Мбит/сек
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
I²C запуск
|
Условие запуска
|
Start, Restart, Stop, Missing Ack, Address, Data, Address&Data
|
Разрядность адреса
|
7 бит, 8 бит, 10 бит
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
SPI запуск
|
Условие запуска
|
CS, TimeOut
|
|
Разрядность
|
4 бит ~ 32 бит
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
CAN запуск
|
Условие запуска
|
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random
|
|
Тип сигнала
|
CAN_H, CAN_L, TX/RX, DIFF
|
|
Скорость
|
до 5 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
LIN запуск
|
Условие запуска
|
Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error
|
|
Скорость
|
до 20 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Декодирование сигналов
|
Типы шин
|
Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
|
Параллельные шины Parallel
|
Разрядность
|
4 бит
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
RS-232/UART
|
Разрядность TX/RX
|
5 бит ~ 9 бит
|
|
Скорость
|
до 20 Мбит/сек
|
|
Четность
|
Odd, Even, нет
|
|
Стоповые биты
|
1 или 2 бита
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
I²C
|
Параметр
|
Адрес (c или без бита R/W), данные, ACK
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
SPI
|
Параметр
|
MISO/MOSI данные
|
|
Тип
|
CS, TimeOut
|
|
Разрядность
|
4 бит ~ 32 бит
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
CAN
|
Параметр
|
Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
|
|
Тип
|
CAN_H, CAN_L, TX/RX, DIFF
|
|
Скорость
|
до 5 Мбит/сек
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
LIN
|
Протокол
|
версия (1.X или 2.X)
|
|
Параметр
|
sync, ID, data, check sum
|
|
Скорость
|
до 20 Мбит/сек
|
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
Цифровой вольтметр
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
Функция измерения
|
DC, AC+DC RMS, AC RMS
|
|
Разрешение
|
ACV / DCV: 4 бита
|
|
Звуковой сигнал
|
при выходе значения напряжения за верхний или нижний заданные пределы
внутри или вне установленного диапазона
|
Частотомер
|
Общие параметры
|
Источник
|
аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT
|
|
Разрешение
|
3 или 6 цифр, пользовательская
|
Макс. частота
|
макс. частота аналогового канала
|
|
Функция измерения
|
частота. период, счет импульсов
|
|
Суммирование
|
Источник
|
48-бит счетчика
|
|
Фронт
|
подсчет количества нарастающих фронтов
|
|
Временная база
|
внутренний источник опорной частоты
|
Основные технические характеристики
Дисплей
|
Тип дисплея
|
диагональ 10,1" , емкостной сенсорный мультитач
|
|
Разрешение дисплея
|
1280 (по горизонтали) × 800 (по вертикали) точек
|
|
Сетка
|
10 делений (по вертикали) x 8 делений (по горизонтали)
|
|
Послесвечение
|
выкл; от 100 мс до 10 с; бесконечно
|
Яркость
|
256 уровней (ЖК HDMI)
|
Процессор
|
Тип процессора
|
Cortex-A72, 1.8 GHz, hexa-core
|
|
Системная память
|
4 Гб RAM
|
|
Операционная система
|
Android
|
|
Внутренняя энергонезависимая память
|
8 Гб
|
Энергонезависимая память
|
Формат сохранения
|
настройки
|
setup (*.stp)
|
|
изображения
|
image (*.png, *.bmp, *.tif, *.jpg)
|
|
осциллограммы и данные
|
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin)
|
|
Опорные осциллограммы
|
10 осциллограмм
|

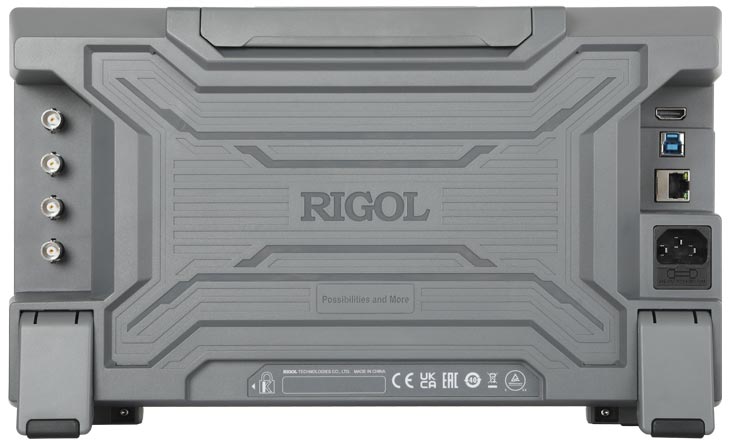

Порты ввода / вывода
|
USB 3.0 Hi-speed Host
|
2 на передней панели
|
|
USB 3.0 Hi-speed Device
|
1 на задней панели
|
|
LAN
|
1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C)
|
|
WEB интерфейс
|
поддержка VNC Web
|
|
HDMI видеовыход
|
1 на задней панели (HDMI 1.4, A plug)
|
Вход/выход опорного сигнала
10 MHz Reference Clock In/Out
|
Вход
|
1, BNC разъем на задней панели
|
Параметры входного сигнала
|
50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm
|
Выход
|
1, BNC разъем на задней панели
|
|
Параметры выходного сигнала
|
50 Ом, 1.5 Впп синусоидальная форма
|
|
Aux Output комбинированный выход
|
Разъем
|
BNC на задней панели:
Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND)
Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
|
Выход синхронизации
(Trig Out)
|
Импульсный сигнал синхронизации
|
|
Выход "Годен / Не годен" (Pass / Fail)
|
Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс
|
|
Выход компенсации пробника
|
Частота
|
меандр 1 кГц
|
|
Амплитуда
|
0 ~ 3 Вп-п
|
Питание
|
Напряжение
|
100 ~ 240 Вэфф. AC, 50 ~ 60 Гц
|
|
Потребляемая мощность
|
<400 Вт
|
|
Предохранитель
|
3,15 A, T тип, 250 В
|
Массо-габаритные параметры
|
Габаритные размеры
|
358.14 мм × 214.72 мм × 120.62 мм (Ш*В*Г)
|
|
Размер в стойку
|
4U
|
|
Вес
|
3,8 кг без упаковки
5,37 кг с упаковкой
|
Стандартная комплектация
- Осциллограф
- Кабель питания
- Кабель USB
- Пассивные пробники (4 шт.)
Дополнительная комплектация
|
Название
|
Назначение
|
|
Опции увеличения глубины записи
|
|
DHO1000-RLU-01
|
Опция увеличения глубины записи до 100 М точек
|
|
Опции расширения полосы пропускания
|
|
DHO1000-BWU7T10
|
Опция расширения полосы пропускания с 70 до 100 МГц
|
|
DHO1000-BWU7T20
|
Опция расширения полосы пропускания с 70 до 200 МГц
|
|
DHO1000-BWU10T20
|
Опция расширения полосы пропускания со 100 до 200 МГц
|
|
Дополнительные аксессуары и принадлежности
|
|
RP3500A
|
Пассивный пробник
|
|
RP1300H
|
Высоковольтный пробник
|
|
RP1018H
|
Высоковольтный пробник
|
|
RP1010H
|
Высоковольтный пробник
|
|
RP1025D
|
Высоковольтный дифференциальный пробник
|
|
RP1050D
|
Высоковольтный дифференциальный пробник
|
|
RP1100D
|
Высоковольтный дифференциальный пробник
|
|
PHA0150
|
Дифференциальный пробник
|
|
PHA1150
|
Дифференциальный пробник
|
|
RP1001C
|
Токовый пробник
|
|
RP1002C
|
Токовый пробник
|
|
RP1003C
|
Токовый пробник
|
|
RP1004C
|
Токовый пробник
|
|
RP1005C
|
Токовый пробник
|
|
RP1006C
|
Токовый пробник
|
|
RP1000P
|
Блок питания для токовых пробников
|
|
RA5040K
|
Аттенюатор 40 дБ
|
|
ADP0150BNC
|
Адаптер 50 Ом
|
Часто задаваемые вопросы
Как активировать опции для приборов Rigol?
Какие условия эксплуатации предусмотрены для данного осциллографа?
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
Наверх
|
| Какие условия эксплуатации предусмотрены для данного осциллографа? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
- Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
- Используйте подходящую защиту от превышения напряжения.
- Применяйте пробники, специфицированные только для данного типа прибора.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
- Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабелей нельзя путать входные разъемы с выходными.
- Разрешается использование предохранителей специфицируемых только для данного продукта.
- Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
- Используйте только специфицированные для данного прибора батареи.
- Замена батареи питания производится только при отключенном приборе.
- Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
Назад в раздел
|
