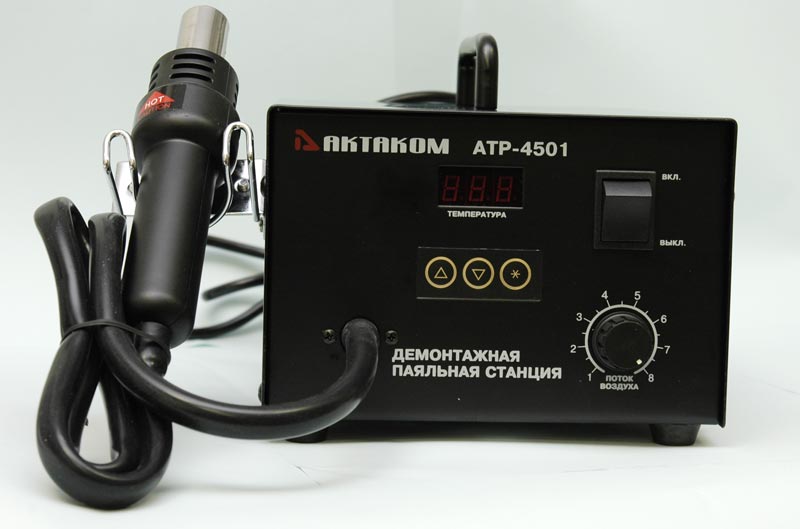

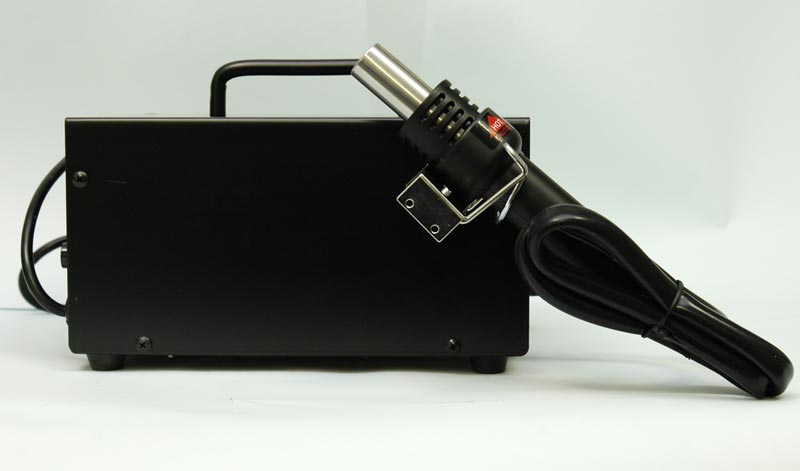

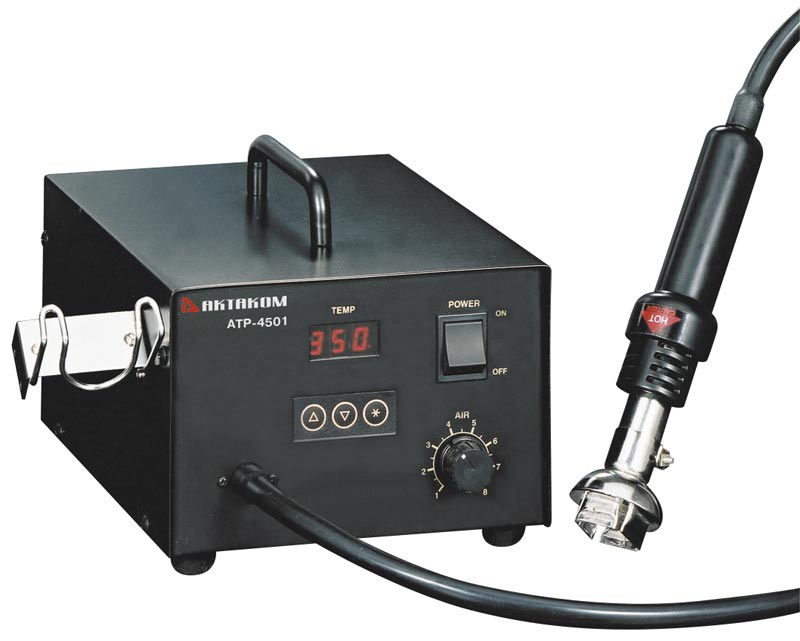

АКТАКОМ АТР-4501 Термовоздушная паяльная станция

Термовоздушная паяльная станция АКТАКОМ АТР-4501 - это незаменимый инструмент для пайки с помощью горячего воздуха различных электронных SMD компонентов в корпусах SOIC, CHIP, QFP, PLCC, BGA и т. д. Совместно с паяльной станцией АТР-4501 можно использовать держатель нагревателя АТР-9702 и держатель плат АТР-9703 (комплект АТР-9701), что повысит удобство работы и производительность.

Технические характеристики

Станция

Напряжение питания: 220...240 В, 50/60 Гц
Потребляемая мощность: 320 Вт
Габаритные размеры (длина, ширина, высота): 187 × 135 × 245 мм
Габариты в упаковочной таре 280х190х335 мм, вес 4,3 кг.
Масса: 4 кг

Паяльник

Температура горячего воздуха: 100...480 °С
Длина: 196 мм
Масса: 120 г
Диаметр посадочного места термофена под наконечник 20 мм

Насос

Тип: диафрагменный
Производительность: 24 л/мин

Стандартная комплектация

• Паяльная станция с термофеном
• Проволочный захват для плоских корпусов
• Ручка для проволочного захвата
• Наконечники для термофена АТР-8920, АТР-8924, АТР-8925, АТР-8930
• Эксплуатационный документ

Дополнительная комплектация

• Нагревательный элемент термофена A1146B
• Термофен в сборе АТР-4302-H2
• Дымоуловители ASE-7013, АТР-7015, АТР-7011
• Держатели с лупой ASE-6030, ASE-6030L
• Держатель плат ASE-6011
• Сменные наконечники для термовоздушного паяльника для монтажа и демонтажа электронных компонентов и схем (QFP, SOP, PLCC)



Схема	Внешний вид	Модель наконечника	Тип корпуса	Размеры (А х В), мм
		ATP-8925	QFP (10 x 10)	10.2 x 10.2
		ATP-8926	QFP (14 x 14)	15.2 x 15.2
		ATP-8962	QFP (12 x 12)	12.2 x 12.2
		ATP-8927	QFP (17.5 x 17.5)	19.2 x 19.2
		ATP-8928	QFP (14 x 20)	15.2 x 21.2
		ATP-8929	QFP (28 x 28)	29.7 x 29.7
		ATP-8945	BQFP (24 x 24)	24.2 x 24.2
		ATP-8944	QFP (20 x 20)	20.2 x 20.2
		ATP-8963	QFP (28 x 40)	27.7 x 39.7
		ATP-8964	QFP (40 x 40)	40.2 x 40.2
		ATP-8965	QFP (32 x 32)	32.2 x 32.2
		ATP-8935	PLCC (17.5 x 17.5) (44 pins)	18.5 x 18.5
		ATP-8936	PLCC (20 x 20) (52 pins)	21 x 21
		ATP-8937	PLCC (25 x 25) (68 pins)	26 x 26
		ATP-8938	PLCC (30 x 30) (84 pins)	32 x 32
		ATP-8939	PLCC (12.5 x 7.3) (18 pins)	9 x 14
		ATP-8940	PLCC (11.5 x 11.5) (28 pins)	13 x 13
		ATP-8941	PLCC (11.5 x 14) (32 pins)	15 x 13
		ATP-8931	SOP (4.4 x 10)	4.8 x 10
		ATP-8932	SOP (5.6 x 13)	5.7 x 15
		ATP-8934	SOP (7.5 x 18)	7.2 x 19
		ATP-8943	SOP (11 x 21)	11.7 x 21
		ATP-8933	SOP (7.5 x 15)	7.2 x 16
		ATP-8958	SOP (7.6 x 12.7)	8.2 x 11.7
		ATP-8959	SOP (13 x 28)	13.5 x 29
		ATP-8960	SOP (8.6 x 18)	8.7 x 19
		ATP-8987	SOP (18.5 x 8)	18.5 x 10
		ATP-8930	CHIP (Ø 4.4)	Ø 4.4 x 17
		ATP-8924	CHIP (Ø 2.5)	Ø 2.5 x 17
		ATP-8942	CHIP (1.5 x 3)	1.5 x 3 (овал)
