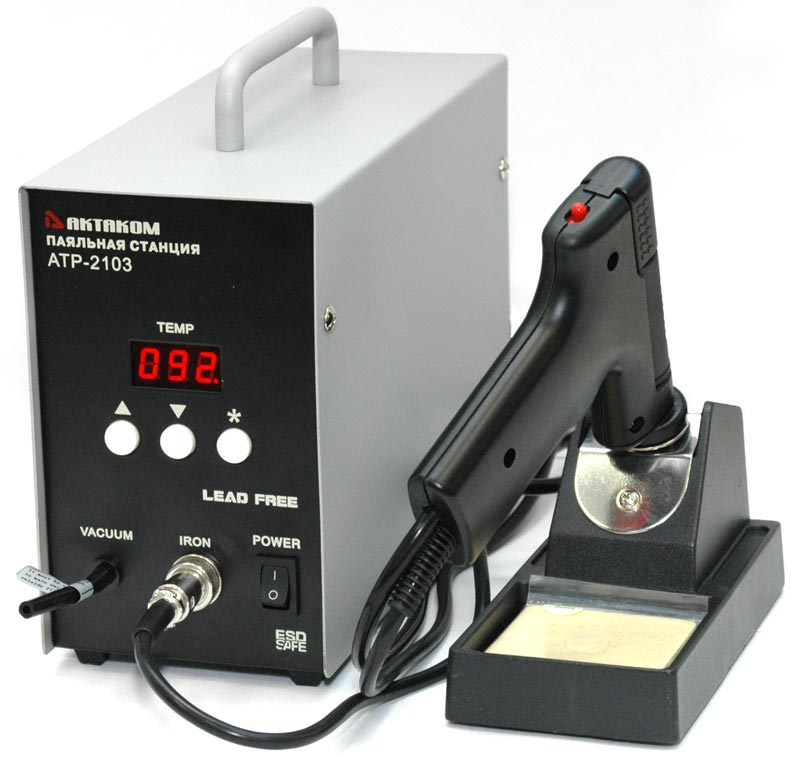

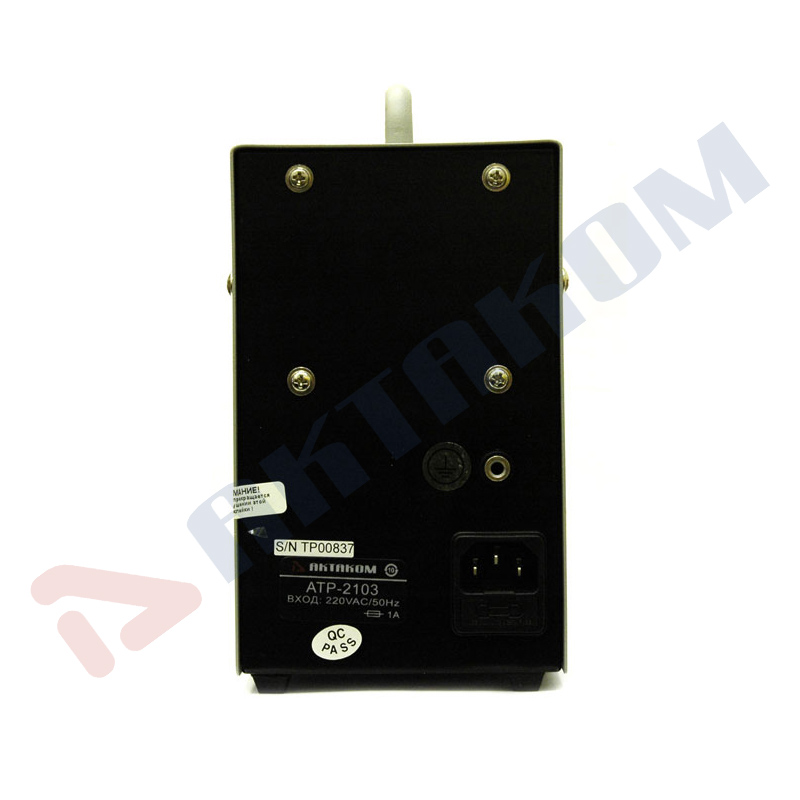

АКТАКОМ АТР-2103 Демонтажная паяльная станция

ВНИМАНИЕ: Всегда устанавливайте температуру на минимальное значение необходимое для выполнения работ.

Демонтажная паяльная станция АКТАКОМ АТР-2103 имеет два вида настройки температуры: обычная установка температуры и установка температуры в процессе работы.

Температура может быть установлена в диапазоне от 200 °С до 480 °С при помощи кнопок управления температурой. Установите температуру, используя ниже приведённую таблицу.

ВНИМАНИЕ: Убедитесь, что настройка температуры станции выполнена, пароль введен или инициализирован (см. п. 4.4.). В процессе задания температуры обычным способом нагревательный элемент выключен. Если кнопку “*” нажать и удерживать менее одной секунды, то в течение двух секунд на дисплее будет отображаться текущая настройка температуры, затем дисплей вернётся в режим отображения температуры наконечника паяльника.

“▲”,“▼” – Выбор значения температуры, “*” – Выбор разрядности.

Пример: измените установку температуры с 400 °С на 350 °С.

1. Нажмите и удерживайте кнопку “*” не менее 1 сек. На дисплее начнёт мигать крайняя левая цифра (цифры сотого порядка). Это означает, что станция находится в режиме настройки температуры и в данный момент возможно изменение цифр сотого порядка.

2. Выберите желаемое значение для цифр сотого порядка. Нажатием кнопок “▲” или “▼” измените отображаемое значение следующим образом.

3. Выберите желаемое значение для цифр десятого порядка. Нажатием кнопок “▲” или “▼” измените отображаемое значение следующим образом.

Нажмите кнопку “*”. После чего начнет мигать правая цифра (цифры единичного порядка), что означает установку цифр единичного порядка.

4. Выберите желаемое значение для цифр единичного порядка. Нажатием кнопок “▲” или “▼” измените отображаемое значение аналогично вышеуказанному, для цифр десятого порядка.

Нажмите кнопку “*”:

– Установленное значение температуры заносится в память станции

– Значение установленной температуры отображается на экране дисплея и включается нагрев.

Примечание: Если вы выключите питание во время процесса установки температуры, значение температуры не будет занесено в память паяльной станции. Если выбранное значение температуры выбрано за пределами диапазона настройки, то дисплей вернётся в режим мигания цифр сотого порядка. В этом случае введите заново корректное значение температуры.

Данный способ может быть выбран, если в процессе работы необходимо быстро настроить температуру, не выключая нагревательный элемент.

Для увеличения температуры, не нажимая кнопку “*”, нажмите непосредственно кнопку “▲”. Если всё сделано правильно, то настройка температуры увеличится на 1 °С и дисплей отобразит установленную температуру. Если в течение двух секунд снова нажать кнопку “▲”, то настройка температуры снова увеличится на 1°С. Если нажать и не отпускать кнопку “▲” в течение одной секунды, то температура будет расти быстро.Отпустите кнопку “▲”, как только температура достигнет необходимого значения.

Для снижения температуры, не нажимая кнопку “*”, нажмите кнопку “▼”. Если всё сделано правильно, то настройка температуры снизится на 1 °С и окно дисплея отобразит установленную температуру. Если в течение двух секунд снова нажать кнопку “▼”, то настройка температуры снова снизится на 1 °С. Если нажать и не отпускать кнопку “▼” в течение одной секунды, то температура будет понижаться быстро. Отпустите кнопку“▼” как только температура достигнет необходимого значения.

Изначально в памяти станции установлен пароль – “000”. В этом состоянии допускается регулировка температуры. Измените пароль, если необходимо ограничить возможность регулировки температуры.

1. Выключите питание станции. Одновременно нажмите и удерживайте кнопки “▲” и “▼”, затем включите питание.

2. Продолжайте удерживать кнопки “▲” и “▼” пока на дисплее не появится  : установка находится в режиме ввода параметров.

3. Нажмите кнопку “*”, дисплей отобразит   и крайняя левая цифра (цифра сотого порядка) на дисплее будет мигать. Это означает, что станция находится в режиме настройки пароля и в данный момент может быть изменена цифра сотого порядка. При помощи кнопки “▲” или “▼” выберите требуемое значение.

4. Установите значение пароля так же как описано в разделе “Обычная настройка температуры”. После выбора пароля из трёх цифр нажмите кнопку “*”. Если в течение двух секунд в окне дисплея отображается текущая настройка температуры, то это означает, что станция находится в нормальном рабочем режиме. Это указывает, что ввод пароля завершился ошибкой, и настройка температуры не может быть выполнена. Если в окне дисплея отображается   , то это означает, что ввод пароля завершился корректно. После отображения данного значения в течение 4 секунд установка перейдет в нормальный рабочий режим, и будет возможна регулировка температуры.

5. Когда на дисплее отображается  , нажмите кнопку “*” и появится  , что указывает на то, что станция перешла в состояние ввода нового пароля. Нажатием кнопок “▲” или “▼” измените отображаемое значение. Когда выбраны все три цифры, нажмите кнопку “*”, в окне дисплея снова отобразится  . Теперь необходимо повторно ввести новый пароль.

6. Повторите те же шаги, описанные выше. Если пароль совпадает с ранее введенным, то смена пароля завершена. Новый пароль записан во внутреннюю память.

7. Если при повторном вводе пароля допущена ошибка, то на дисплее отобразится   , и станция затребует повторно ввести пароль. Смена пароля не завершится, пока один и тот же пароль не будет введен правильно подряд дважды.

Для сохранения в памяти станции выбранный рабочий режим нажмите кнопку ”*”.

ПРЕДОСТЕРЕЖЕНИЕ: Нагревательный элемент и наконечник паяльника будут серьёзно окислены или

повреждены при работе с высокой температурой. Так что, пожалуйста, выбирайте рабочий режим предусмо-

трительно и пытайтесь по возможности работать с меньшими температурами.

Если выбран спящий режим как рабочий режим, и демонтажный паяльник не используется в течение 20 минут, подача энергии на нагревательный элемент будет уменьшена и на дисплее появится . Данное состояние называется – спящий режим. Когда устройство находится в спящем режиме, температура наконечника падает до 200 °С (если установлена температура больше или 200 °С) или 50 °С (если установленная температура менее 200 °С) и остаётся на этом уровне до возобновления работ.

Существует несколько способов вернуть станцию в рабочий режим:

1. Выключить и затем включить питание.

2. Нажать любую кнопку.

3. Нажать пусковую кнопку демонтажного паяльника.

Питание станции автоматически отключится, если она не будет возвращена в рабочий режим 40 минут. В этом случае на дисплее информация отображаться не будет.

Каждый раз после замены наконечника или нагревательного элемента, необходима калибровка температуры паяльника. Устройство имеет режим цифровой калибровки и поддерживает ввод пересмотренного значения нажатием кнопки, что позволяет выполнить настройку просто и быстро.

Для калибровки используйте термометр для измерения температуры жала паяльника.

Метод калибровки температуры:

1. Задайте определенное значение температуры термометра.

2. Когда температура стабилизируется, при помощи термометра проведите измерение температуры наконечника и запишите показание.

3. Нажмите кнопку “*” и, не отпуская кнопку, одновременно, нажмите кнопки “▲” и “▼” станция войдёт в режим калибровки температуры.

4. В этот момент, цифра сотого порядка светодиодного дисплея, показывающая температуру, начнет мигать. Нажмите кнопки “▲” и “▼” , а затем кнопку “*” чтобы выбрать значение. Введите показания термометра, метод ввода идентичен методу, описанному в разделе «Обычная настройка температуры». Нажмите кнопку “*” после ввода. На этом операция калибровки закончена.

5. Если температура по прежнему имеет отклонение, Вы можете повторить калибровку в соответствии с выше описанными шагами.

* Для измерения температуры жала паяльника, мы рекомендуем к использованию термометр АКТАКОМ АТТ-2003.

* Невозможно откалибровать температуру наконечника, если устройство заблокировано паролем. В этом случае, Вы должны ввести правильный пароль.

После стабилизации температуры, приложите наконечник паяльника к месту демонтажа на печатной плате для расплавления припоя.

ВНИМАНИЕ

1. Никогда не прикасайтесь наконечником непосредственно к самой плате.

2. Чтобы убедиться, что весь припой расплавлен, осмотрите внутреннюю поверхность отверстия и обратную сторону печатной платы. Если эти действия выполнить затруднительно, попытайтесь медленно пошевелить ножку демонтируемого электронного компонента при помощи наконечника, если ножка шевелится - значит, припой плавится.

3. Никогда не шевелите ножку компонента с усилием, если она не шевелится легко, значит припой ещё не полностью расплавился.

После того как Вы убедились, что припой полностью расплавлен, соберите припой путём нажатия на пусковую кнопку демонтажного паяльника.

После сбора всего припоя, охладите место демонтажа, для предотвращения повторного спаивания.

ВНИМАНИЕ: Никогда не оставляйте припой внутри отверстий печатной платы.

Если припой остаётся, перепаяйте компонент и повторите процедуру удаления припоя.

Регулярно покрывайте рабочую часть демонтажного наконечника небольшим количеством припоя. Если наконечник покрыт окислом, его теплопроводность снизится. Покрытие наконечника небольшим количеством свежего припоя обеспечивает максимальную теплопроводность. Сотрите с наконечника окисел или старый припой при помощи отверстия в центре губки.

Если присутствует значительное снижение эффективности всасывания, необходимо очистить наконечник и нагревательный элемент при помощи чистящих спиц.

О наполнении контейнера для сбора припоя сообщает цветовой индикатор. Нажмите пусковую кнопку при открытом отверстии наконечника и смотрите на индикатор. Если он более чем наполовину красный – необходимо очистить наконечник и нагревательный элемент, контейнер для припоя, или заменить фильтры. Если индикатор голубой – нет необходимости в очистке и можно вернуться к эксплуатации станции.

ВНИМАНИЕ: Индикатор не будет давать точных показаний, если отверстие наконечника закрыто или если припой в отверстии печатной платы не расплавлен.

Замените контейнер в соответствии с шагами 1~3 на рисунке. Во время эксплуатации демонтажного паяльника фильтр имеет очень высокую температуру. Перед извлечением фильтра, дождитесь, когда контейнер остынет. Мы рекомендуем держать под рукой запасной контейнер, содержащий новые фильтры, и заменять контейнер при необходимости.
