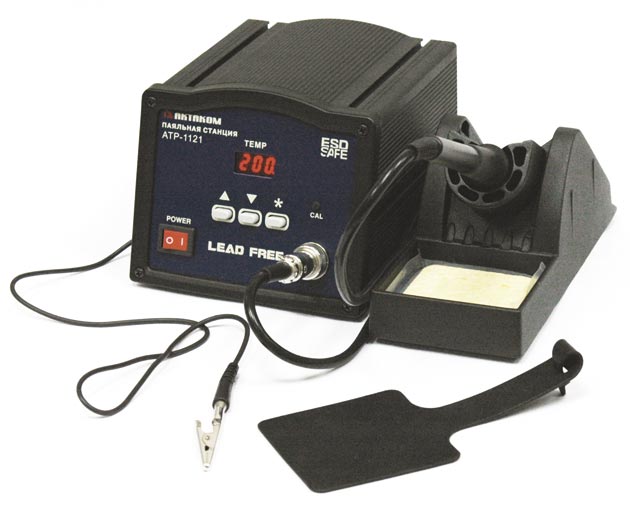

АКТАКОМ АТР-1121 Индукционная паяльная станция

Наконечники всех современных паяльников покрыты специальным никелиевым сплавом (реже цинковым) , предохраняющим наконечник от термической коррозии. Однако, такие наконечники требуют определенного ухода, иначе наконечник покрывается отложениями (припоя, флюса и проч.) и окислами, после чего не захватывает припой. Обычно, уход за наконечником паяльника описан в руководстве по эксплуатации и не представляет труда, необходимо только вовремя проводить определенные операции. Ниже приведен фрагмент руководства по эксплуатации по уходу за наконечником паяльника.

Осмотр и очистка наконечника

ВНИМАНИЕ: для удаления оксидной плёнки никогда не обрабатывайте наконечник напильником.

1. Установите температуру 250 °C.

2. После стабилизации температуры произведите очистку наконечника с помощью губки и проверьте его состояние.

3. Если на покрытой припоем части наконечника находится чёрная оксидная плёнка, нанесите новый припой (с флюсом), а затем протрите наконечник чистящей губкой. Повторите эту процедуру до полного удаления оксидной плёнки. Затем покройте наконечник свежим припоем, который защитит его от окисления и продлит, таким образом, срок службы.

4. Если наконечник деформирован или серьёзно разъеден, замените его новым.

Потеря наконечником способности удерживать припой

1. Почему такие наконечники не работают?

Если наконечник не смачивается припоем, его покрытие подвергается окислению, что нарушает эффективную теплопередачу.

2. Потеря способности удерживать припой может быть вызвана:

1) Хранением наконечника без покрытия припоем.

2) Нагревом наконечника до высоких температур.

3) Недостаточным расплавлением материала, окружающего наконечник при пайке.

4) Протиркой наконечника о грязную губку или ветошь. Для протирки всегда используйте чистую, увлажнённую губку без содержания серы.

5) Наличием посторонних примесей в припое, покрытии паяльника или на поверхностях, на которых производится пайка.

Восстановление работоспособности наконечника, который потерял способность удерживать припой

1. Выньте наконечник из паяльника и дайте ему охладиться.

2. Снимите налёт и оксидную плёнку с покрытой припоем области наконечника, используя абразивную пенополиуретановую ткань с зерном 80 грит или наждачной бумагой с зерном 100 грит.

3. Оберните трубчатый припой (диаметром 4>0.8 мм или более) вокруг оголившейся поверхности паяльника, вставьте наконечник в ручку, и включите питание.

Примечание: правильный уход за наконечниками позволяет избежать стекания с него оловянного покрытия!

Паяльник должен быть повторно откалиброван после его замены, замены нагревательного элемента или наконечника.

1. Удалите заглушку калибровочного винта «CAL», включите станцию, установите регулятором температуру 350°С и дождитесь стабилизации температуры.
2. Когда температура стабилизируется, с помощью обычной или маленькой крестообразной отвёртки вращением калибровочного винта (отмечен символом «CAL») добейтесь показания термометром температуры жала паяльного наконечника 350°С. Вращение по часовой стрелке увеличивает температуру, против часовой стрелки снижает температуру. Установите на место заглушку калибровочного винта «CAL». Мы рекомендуем термометр АКТАКОМ АТТ-2003 или АКТАКОМ ASE-2003 для измерения температуры жала паяльного наконечника.

ВНИМАНИЕ! Убедитесь, что установка температуры возможна (введен верный пароль или произведен его сброс).

1. Если нажать кнопку «*» и удерживать её менее одной секунды, то на дисплее в течение двух секунд будет отображена текущая установка температуры. Затем станция вновь вернется к отображению темпера-туры наконечника.
2. Нажмите кнопку «*» и удерживайте её не менее одной секунды. Крайняя левая цифра (единицы сотен) на экране начнет мигать. Кнопками «▲» и «▼» измените цифру значения сотен →2↔ 3↔ 4←. Нажмите кнопку «*», когда требуемое значение будет отображено на экране дисплея.
3. После чего на дисплее начнет мигать средняя цифра (единицы десятков). Используя выберете требуемое значение для десятков: →0↔ 1↔ 2↔ 3↔ 4↔ 5↔ 6↔ 7↔ 8↔ 9↔ 0←
4. Нажмите кнопку «*». После чего на дисплее начнет мигать правая цифра, что означает установку значения единиц. Используя кнопки «▲» и «▼» выберете требуемое значение единиц так же, как описано выше.
5. Нажмите кнопку «*»: установленная температура заносится в память станции, значение установленной температуры отображается на экране дисплея и включается нагрев.
   Примечание: если Вы выключили питание паяльной станции во время установки температуры, то установленное Вами значение не будет сохранено в памяти паяльной станции.Если значение температуры выбрано вне допустимого интервала, то на дисплее снова будет мигать цифра в разряде сотен. В этом случае повторно введите правильное значение температуры.
6. Если в процессе работы, необходимо быстро изменить установку температуры и нагревательный эле-мент не должен отключаться, то не нажимая кнопку «*» нажмите непосредственно кнопку «▲» для увеличения температуры или «▼» для её уменьшения на 1 °C. После отпускания кнопки «▲» или «▼» значение установки температуры будет отображаться на дисплее приблизительно 2 секунды. Если в течение этих 2 секунд нажать кнопку «▲» или «▼» снова, то установка температуры снова соответственно увеличится или уменьшится на 1 °C. При нажатии и удержании кнопки «▲» или «▼» более 1 секунды, изменение установки температуры будет происходить быстро. При достижении необходимой температуры отпустите кнопку.

Изначально в памяти станции установлен пароль – «000». При этом допускается свободное изменение установки температуры. Если требуется ограничить возможность изменения установки температуры, необходимо изменить пароль. Для выбора трехзначного пароля допускается использование цифр от 0 до 9.

1. Выключите питание станции. Одновременно нажмите и удерживайте нажатыми кнопки «▲» и «▼», затем включите питание станции. Не отпускайте кнопки «▲» и «▼»пока на дисплее не появится символ «С», что означает активацию режима ввода параметров.
2. Нажмите кнопку «*», на дисплее появится «---» и крайняя левая цифра (единицы сотен) на экране начнет мигать. Это означает, что станция находится в режиме ввода пароля и можно изменить цифру в разряде сотен. Используя кнопки «▲» и «▼» выберите требуемое значение. Установите все три цифры пароля тем же способом, как и при установке температуры. После установки всех трех цифр пароля, нажмите «*».
3. Если на дисплее в течение двух секунд отображается текущая установка температуры, то станция находится в нормальном режиме работы. Это означает, что введен ошибочный пароль и изменение установки температуры невозможно. Если на дисплее появится то, это означает, что введен верный пароль, через 4 секунды станция перейдет в нормальный режим работы, и будет возможна установка температуры.
4. При появлении на дисплее нажмите кнопку «*». На дисплее должно появиться «---». Это означает, что Вы вошли в режим ввода нового пароля. Используя кнопки «▲» и «▼». Вы можете изменить пароль аналогично процедуре установки температуры.
5. После ввода всех трех цифр, нажмите кнопку «*», на дисплее снова отобразится «---». Необходимо повторно ввести новый пароль. Повторите процедуру описанную выше.
6. Если повторно пароль был введен правильно, то новый пароль будет сохранен в памяти станции. Если при повторном вводе пароля допущена ошибка, то на дисплее снова появится «---», и станция потребует повторно ввести пароль. Изменение пароля не будет завершено, пока один и тот же пароль не будет введен правильно подряд дважды.
