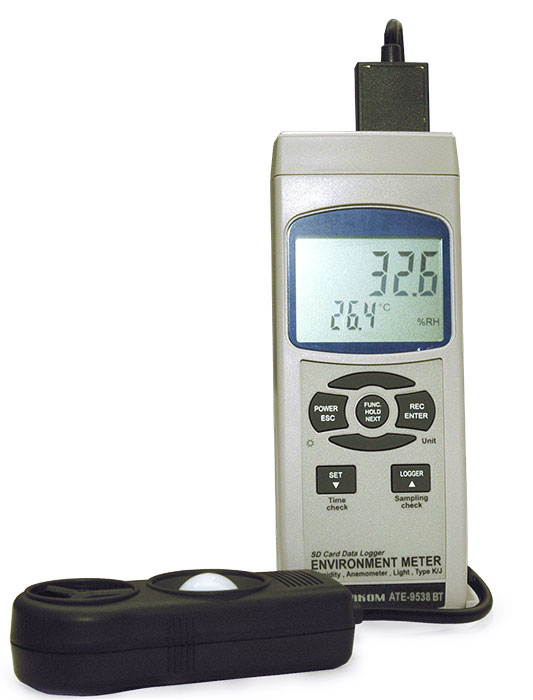

АКТАКОМ АТЕ-9538BT Универсальный измеритель-регистратор АТЕ-9538 с Bluetooth интерфейсом
АКТАКОМ АТЕ-9538BT Универсальный измеритель-регистратор АТЕ-9538 с Bluetooth интерфейсом
◄►
Торговая марка:
Прибор 4 в 1: измеритель влажности, люксметр, анемометр, измеритель температуры. Диапазон измерения: влажность 10..95%, освещенность 0...20000 люкс, скорость воздушного потока 0,4...25 м/с. Интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программы ADLM-W с использованием ОС Windows. Bluetooth интерфейс обеспечивает возможность беспроводного соединения для отображения и регистрации данных на любом мобильном устройстве, содержащем данный интерфейс, ОС Android не ниже 4.0 (API Level: 14) и программное обеспечение ASDM (бесплатное приложение) и ASDL (более функциональное, платное ПО). Габаритные размеры: 175х65х42 мм. Масса 515 г.
Универсальный измеритель-регистратор АКТАКОМ АТЕ-9538BT сочетает в себе несколько приборов: термоанемометр, измеритель влажности, люксметр, измеритель температуры контактным методом при помощи термопар. Также, в универсальном измерителе АТЕ-9538BT есть возможность сохранения измеренных данных на SD-карту в формате Excel в режиме реального времени без (!!!) использования специального программного обеспечения. А наличие интерфейса Bluetooth обеспечивает беспроводное соединение для отображения и регистрации данных на любом мобильном устройстве, содержащим данный интерфейс и ОС Android не ниже 4.0 (API Level: 14) с установленным ПО ASDM или ASDL (опция).
Основные преимущества АТЕ-9538BT
4 прибора в одном: термоанемометр, измеритель влажности, люксметр, измеритель температуры
измерение температуры контактным способом при помощи термопар K и J типа
сверхбольшой жидкокристаллический дисплей с регулируемой контрастностью и подсветкой
фиксация максимального и минимального измеренных значений
режим удержания показаний
автовыключение
последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 (опция) и широкой программной обработкой данных с помощью опциональной программы ADLM-W под управлением ОС Windows.
Bluetooth интерфейс обеспечивает беспроводное соединение для отображения и регистрации данных на любом мобильном устройстве, содержащим данный интерфейс и ОС Android не ниже 4.0 (API Level: 14) с установленной опциональной программой ASDL.
сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
ручной и автоматический режим регистратора данных
запись до 100 измерений во внутреннюю память прибора в режиме ручного регистратора
Данный прибор совместно с преобразователем интерфейсов Актаком АСЕ-1025 и программным обеспечением AKTAKOM Data Logger Monitor или Aktakom ATE Easy Monitor на ПК реализует автоматизированные измерения влажности, скорости воздушного потока, освещенности, температуры и разнообразную математическую обработку результатов измерений.
измерение температуры при помощи термопар:
диапазон: -100 °C...+1300 °C (К-тип); -100 °C...+1200 °C (J-тип)
разрешением 0,1 °C
единицы измерения: °C и °F
погрешность измерения (-50...1300 °C): ±(0,4% изм. значения + 0,8 °C)
погрешность измерения (-100...-50,1 °C): ±(0,4% изм. значения + 1 °C)
дисплей: ЖК размером 52х38 мм
использование SD-карт объемом от 1 до 16 ГГб (рекомендовано до 4 ГГб)
последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 (опция) и широкой программной обработкой данных с помощью опциональной программы ADLM-W под управлением ОС Windows.
Bluetooth интерфейс обеспечивает беспроводное соединение для отображения и регистрации данных на любом мобильном устройстве, содержащим данный интерфейс и ОС Android не ниже 4.0 (API Level: 14) с установленной опциональной программой ASDL.
питание: 6 батареек типа АА 1,5 В
габаритные размеры прибора: 175х65х42 мм
габаритные размеры датчика: 105х46х29 мм
масса 515 г
Рекомендуем заказывать поверку у поставщика прибора сразу при покупке (заказе) прибора, т.к. процедура поверки в некоторых случаях предполагает регулировку прибора, которая выполняется инженером поставщика совместно с поверителем метрологической службы на специализированной установке, формирующей ламинарный воздушный поток. В случае поверки прибора после покупки и без участия инженеров возможен возврат прибора на калибровку, что может привести к дополнительным расходам.
ADLM-W Aktakom Data Logger Monitor Программное обеспечение Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026
ASDM Aktakom Smart Data Monitor Программное обеспечение Программное обеспечение ASDM предназначено для подключения к приборам AKTAKOM серий АТТ, АТЕ с помощью интерфейса Bluetooth, сбора данных измерений, отображения и сохранения на планшетном компьютере с установленной операционной системой Android версии 4.0 и выше.
ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение Программное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.

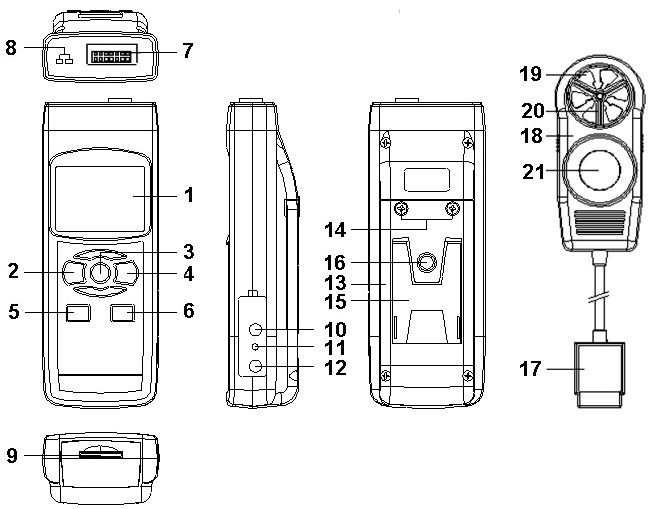

Каково расположение и назначение кнопок управления на универсальном измерителе АТЕ-9538 и АТЕ-9538ВТ?
1. Дисплей
2. «POWER/ESC». Кнопка включения/выкл. питания, подсветки и отмены значения (функция «ESC»)
3. «FUNC./HOLD/NEXT». Кнопка выбора типа измерения (функция «FUNC»), включения режима удержания текущего показания (функция «HOLD») и перехода в расширенное меню (функция «NEXT»)
4. «REC/ENTER/UNIT». Кнопка включения режимазаписи максимального и минимального значений(функция «REC MAX/MIN»), подтверждения ввода установленного значения (функция «ENTER») и выбора единицы измерения (функция «UNIT»)
5. «SET ▼». Кнопка включения расширенных установок и прокрутки ▼
6. «LOGGER ▲». Кнопка установки интервала выборок и прокрутки ▲
7. Входные разъемы для подключения зонда измерения скорости ветра
8. Входной разъем для подключения термопар
9. Разъем для SD карты
10. Разъем интерфейса RS-232
11. Кнопка сброса RESET
12. Разъем для подключения внешнего блока питания
13. Крышка батарейного отсека
14. Винты крепления крышки батарейного отсека
15. Подставка
16. Резьбовое соединение для установки на штатив
17. Разъем зонда
18. Рукоятка зонда
19. Датчик анемометра
20. Датчик измерения относительной влажности и температуры
Есть ли в программе ADLM-W Aktakom Data Logger Monitor возможность загрузить всю информацию с карты памяти для построения графиков?
На карту памяти прибор записывает измерения в формате *.xls. Данные на ПК можно скопировать после окончания измерений.
Программное обеспечение ADLM-W предназначено для передачи данных измерений (с помощью переходника АСЕ-1025\АСЕ-1026), т.е. только для онлайн мониторинга. Наверх
Как выбрать параметр измерения в универсальном измерителе АТЕ-9538 и АТЕ-9538ВТ?
Вставьте разъем зонда (17) во входной разъем (7) и включите прибор однократным нажатием кнопки «POWER/ESC» (2).
В течении 5 секунд прибор проведет самотестирование.
Прибор позволяет измерять 4 типа параметров:
– скорость воздушного потока и его температуру
– относительную влажность воздуха и температуру
– освещенность
– проводить измерения температуры при помощи термопар K и J типа
Нажмите кнопку «FUNC./HOLD/NEXT» (3) и удерживайте ее. На дисплее отобразятся последовательно сменяющие друг друга надписи:
«An» → «rH» → «tP» → «LIgHt».
Если отпустить кнопку «FUNC./HOLD/NEXT» (3), когда на дисплее отображается надпись «An», то прибор будет находиться в режиме измерения скорости воздушного потока и его температуры.
Если отпустить кнопку «FUNC./HOLD/NEXT» (3), когда на дисплее отображается надпись «rH», то прибор перейдет в режим измерения относительной влажности воздуха и его температуры.
Если отпустить кнопку «FUNC./HOLD/NEXT» (3), когда на дисплее отображается надпись «tP», то прибор перейдет в режим измерения температуры при помощи термопар.
Если отпустить кнопку «FUNC./HOLD/NEXT» (3), когда на дисплее отображается надпись «LIgHt», то прибор будет находиться в режиме измерения освещенности.
Как измерить скорость и температуру воздушного потока универсальным измерителем АТЕ-9538 и АТЕ-9538ВТ?
Включите прибор однократным нажатием кнопки «POWER/ESC» (2) и кнопкой «FUNC./HOLD/NEXT» (3) выберите режим измерения скорости воздушного потока и его температуры (как описано выше – для варианта «An»). В нижней строке дисплея отобразится надпись «m/S».
1. Для проведения измерения – удерживайте зонд за рукоятку (18) и направьте крыльчатку (19) универсального датчика навстречу воздушному потоку.
2. Для выбора единицы измерения скорости воздушного потока нажмите кнопку «REC/ENTER/UNIT» (4) и удерживайте ее нажатой в течение 2-х секунд. На дисплее отобразятся последовательно сменяющие друг друга варианты единиц измерения:
«m/s» – единица измерения: "метры в секунду"
«Km/h» – единица измерения: "километры в час"
«mph» – единица измерения: "миль в час"
«Knots» – единица измерения: "узлы"
«FPM» – единица измерения: "футы в минуту"
Отпустите кнопку «REC/ENTER/UNIT» (4), когда необходимая единица измерения отобразится на экране дисплея.
3. Для выбора единицы измерения температуры воздуха нажмите кнопку «SET ▼» (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок.
4. Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» (3) до тех пор, пока в нижней части дисплея не отобразятся символы «t-CF». Используя кнопки «SET ▼» (5) и «LOGGER ▲» (6) выберите необходимые единицы измерения °С или °F. Для подтверждения выбранной единицы измерения нажмите кнопку «REC/ENTER/UNIT» (4). Для выхода из режима расширенных установок нажмите кнопку «POWER/ESC» (2).
5. Измеренное значение скорости воздушного потока отобразится в верхней строке, а температуры воздуха – в нижней строке.
Как измерить относительную влажность и температуру воздуха универсальными измерителями АТЕ-9538 и АТЕ-9538ВТ?
1. Как описано выше (вариант «rH»), кнопкой «FUNC./HOLD/NEXT» (3) выберите режим измерения относительной влажности воздуха и его температуры. На дисплее отобразится надпись «%RH».
2. Для измерения относительной влажности и температуры воздуха удерживайте зонд за рукоятку (18).
3. Выбор единиц измерения °С или °F аналогичен описанному в п.4 в разделе "Измерение скорости и температуры воздушного потока".
4. Измеренное значение относительной влажности воздуха отобразится в верхней строке, а температуры воздуха – в нижней строке.
Как измерить освещенность универсальными измерителями АТЕ-9538 и АТЕ-9538ВТ?
1. Как описано выше, кнопкой «FUNC./HOLD/NEXT» (3) выберите режим измерения освещенности (вариант «LIgHt»).
2. Для выбора единицы измерения освещенности нажмите кнопку «REC/ENTER/UNIT» (4) и удерживайте
ее нажатой в течение 2-х секунд. На дисплее отобразятся последовательно сменяющие друг друга варианты единиц измерения:
«LUX» – единица измерения: "люксы"
«Ft-cd» – единица измерения: "фут-кандел"
Отпустите кнопку «REC/ENTER/UNIT» (4), когда необходимая единица измерения отобразится на экране дисплея.
3. Закройте датчик освещенности (21) крышкой (в комплект не входит) или любым непроницаемым для света материалом. Если данные на дисплее отличаются от нулевых, то необходимо сбросить их . Для этого нажмите кнопку «LOGGER ▲» (6) и удерживайте ее нажатой более 3-х секунд. Значения на дисплее обнулятся.
4. Для проведения измерения – удерживайте зонд за рукоятку (18) и направьте датчик освещенности (21) навстречу световому потоку.
5. Измеренное значение отобразится в верхней строке дисплея.
Как измерить температуру термопарами K и J типа универсальными измерителями АТЕ-9538 и АТЕ-9538ВТ?
1. Вставьте разъем термодатчика во входной разъем для термопар (8)
2. Включите прибор однократным нажатием кнопки «POWER/ESC» (2) и кнопкой «FUNC./HOLD/NEXT» (3) выберите режим измерения температуры при помощи термопар (как описано выше – вариант «tP»). На дисплее отобразится тип термопары "K" или "J".
3. Для выбора типа термопары (K или J тип) нажмите кнопку «SET ▼» (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» (3) до тех пор, пока в нижней части дисплея не отобразятся символы «tYPE». Используя кнопки «SET ▼» (5) и «LOGGER ▲» (6) выберите необходимый тип термопары: K или J. Для подтверждения выбранного типа термопары нажмите кнопку «REC/ENTER/UNIT» (4). Для выхода из режима установок нажмите кнопку «POWER/ESC» (2).
4. Выбор единиц измерения °С или °F аналогичен описанному в п.4 в разделе "Измерение скорости и температуры воздушного потока".
5. Измеренная температура в выбранных единицах отобразится на дисплее.
