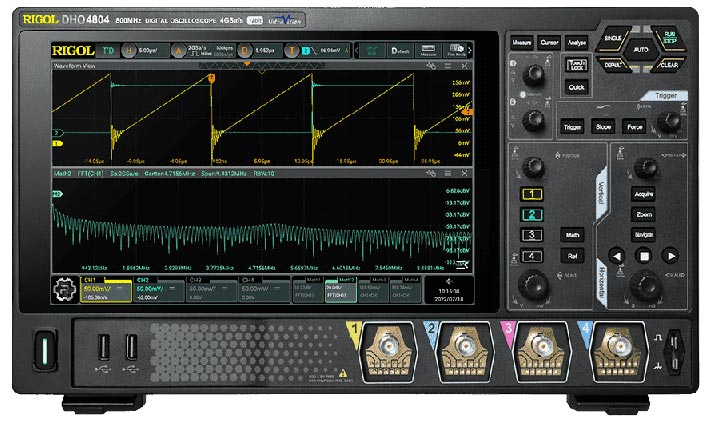

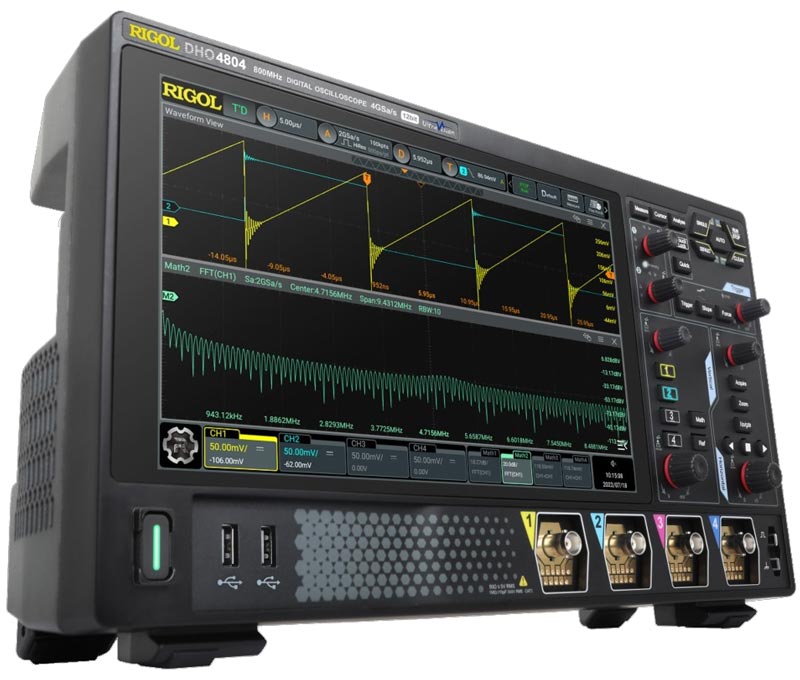

Цифровой осциллограф Rigol DHO4204 является превосходным инструментом для исследования и отладки современных электронных схем, обладая отличными техническими характеристиками и широкими функциональными возможностями. В цифровом осциллографе DHO4204 применены новейшие разработки компании Rigol - процессор собственной разработки "Centaurus" и технология UltraVision 2, что позволило обеспечить высокую частоту дискретизации в реальном времени, скорость захвата осциллограмм до 1500000 осц/с в режиме UltraAcquire, глубину записи до 500 М точек.
Цифровые осциллографы серии DHO4000 отличает ультранизкий уровень шумов до 18 мкВскз, чувствительность от 100 мкВ/дел и высокое разрешение по вертикали - 12 бит, что позволяет делать измерения еще более точным, выделять малые сигналы на уровне шумов и наблюдать даже малейшие искажения сигнала.
Следуя современным тенденциям в осциллографии, помимо традиционных органов управления на передней панели прибора, в цифровом осциллографе Rigol DHO4204 установлен большой сенсорный дисплей, что делает управление осциллографом еще более простым и удобным.
250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно
500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция HDO4000-RLU-05
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random
Тип сигнала
CAN_H, CAN_L, TX/RX, DIFF
Скорость
до 5 Мбит/сек
Источник запуска
аналоговые каналы (CH1 ~ CH4)
CAN-FD запуск
(опция HDO4000-AUTOA)
Условие запуска
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random
Тип сигнала
CAN_H, CAN_L, TX/RX, DIFF
Скорость
до 10 Мбит/сек
Источник запуска
аналоговые каналы (CH1 ~ CH4)
FlexRay запуск
(опция HDO4000-FLEXA)
Условие запуска
Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
Скорость
до 10 Мбит/сек
Источник запуска
аналоговые каналы (CH1 ~ CH4)
LIN запуск
(опция HDO4000-AUTOA)
Условие запуска
Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error
Скорость
до 20 Мбит/сек
Источник запуска
аналоговые каналы (CH1 ~ CH4)
I²S запуск
(опция HDO4000-AUDIOA)
Тип канала
левый, правый, левый и правый
Условие сравнения
=, ≠, >, <, <>, ><
Режимы
I2S, LJ, RJ
Источник запуска
аналоговые каналы (CH1 ~ CH4)
MIL-STD-1553 запуск
(опция HDO4000-AEROA)
Условие запуска
Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности)
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
В графу Verification code вводите код верификации, что прописан справа от данной графы.
Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
Выполняете пп.1-6. способа 1
Сохраняете полученный сгенерированный код
Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
Соединяете ПК и прибор кабелем USB
Находите в ПО свой прибор (например MSO7054)
Вызываете панель управления SCPI командами
В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
После активации опций прибор рекомендуется перезапустить заново
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
