АКТАКОМ АММ-3148 Измеритель RLC

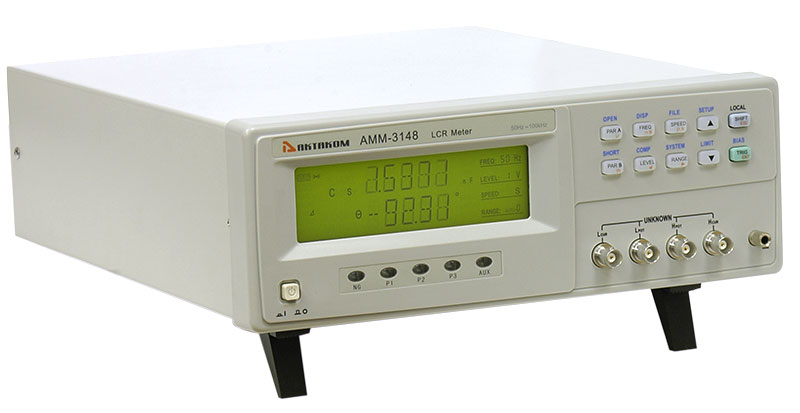

АММ-3148 Измеритель RLC

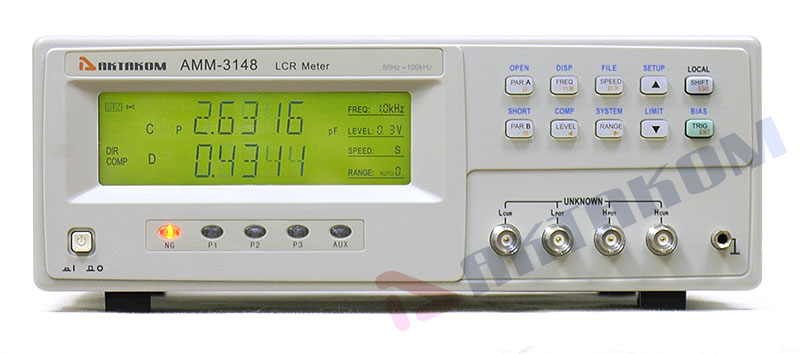

АММ-3148 Измеритель RLC - Вид спереди
Торговая марка: АКТАКОМ
Снято с производства
Замена: АММ-3038, АММ-3046
RS-232

Цифровой RLC -метр на базе моста с автобалансировкой. Тестовая частота 50 Гц...100 кГц (10 точек). Базовая погрешность 0,1%. Скорость измерения 20 изм/сек.. Емкость 0,001 пФ-10 мФ, индуктивность 0,001 мкГн-100 кГн, сопротивление (|Z|, R, X) 0,0001 Ом-100 МОм, добротности 0,0001-9999,9, тангенса угла потерь 0,0001-9,9999. Автоопределение LCZ. Послед. и парал. эквивалентная схема замещения. Тестовый сигнал до 1 В. Вых. импеданс 30 Ом, 100 Ом.ЖК-дисплей, встроенный компаратор, RS232, HANDLER, Питание 220 В. Габариты 275х120х425мм, масса 3,8 кг

Розничная цена: недоступно

НДС включён в цену

На заказ



Недорогой LCR-метр экономного класса обладает высокой точностью измерения (0,1%) и позволяет проводить измерения на тестовой частоте до 100 кГц. Имеет небольшие габаритные размеры и вес. Приборы имеют довольно высокую функциональность и встроенный компаратор, позволяющий проводить разбраковку электронных компонентов, а также имеет возможность подключения к ПК. Это незаменимый прибор для предприятий, имеющих ограниченный бюджет, которым требуется проводить тестирование электронных компонентов.

Характеристика
Значение
Измеряемые (тестируемые) параметры
|Z|, C, L, X, B, R, G, D, Q, θ
Базовая точность измерения LCR параметров
0,1%
Тестовая частота
10 точек: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц
Напряжение тестового сигнала 0,1 Вскз, 0,3 Вскз, 1 Вскз
Выходной импеданс 30 Ом, 100 Ом
Время измерения (раз/сек)
на частотах >1 кГц
Быстрое: 20
Среднее: 8
Медленное: 2
Диапазон измерения LCR параметров
|Z|, X, R 0,0001 Ом...99,999 МОм
C 0,001 пФ...9999,9 мкФ
L 0,001 мкГн...99,999 кГн
D 0,0001...9,9999
Q 0,0001...9999,9
θ (град) -179,99°...179,99°
θ (рад) -3,1415...3,1415
Δ% -999,99%...999,99%
Схема замещения
Последовательная, параллельная
Выбор диапазона
Ручной, автоматический, удержание
Режим запуска
Внутренний, ручной, внешний, по шине
Усреднение
1...99
Калибровка
Открытая, закрытая, полная частотная коррекция
Математические операции
Абсолютное значение, Δ%
Схема измерения
5-ти проводная
Компаратор 5 ячеек сортировки: 3 PASS, 1 FAIL, 1AUX
Внутренняя память
10 ячеек для файлов установок
Интерфейсы
RS-232C, HANDLER
Режим отображения
Абсолютное значение, Δ, Δ%
Дисплей
5 разрядов, специальный ЖК с подсветкой
Рабочая температура / влажность
0°С-40°С, ≤90%RH
Питание
198 В...242 В; 47,5 Гц...52,5 Гц
Макс. потребляемая мощность
≤30 ВА
Габаритные размеры
275 х 120 х 425 мм
Вес
Около 3,8 кг

Реальные конденсаторы, резисторы и катушки индуктивности отличаются от идеальных. Обычно компоненты имеют характеристики резистора и реактора одновременно. Реальный компонент состоит из идеального резистора и реактора (индуктивности или конденсатора), соединённых по последовательной или параллельной эквивалентной схеме. Величины из двух различных эквивалентных схем могут быть преобразованы друг в друга по соответствующим формулам и отличаются за счёт параметров добротности (Q) и тангенса угла диэлектрических потерь (D).

Параллельная и последовательная эквивалентная схема

Схема Тангенс угла диэлектрических потерь Формулы преобразования
C
L

Примечание: L – Индуктивность; C – Ёмкость; f – Частота; R – Сопротивление; D – Тангенс угла диэлектрических потерь; Q – Добротность; индекс «s» – эквивалентное последовательное сопротивление (serial); «p» – эквивалентное параллельное сопротивление (parallel).

Рекомендации при выборе эквивалентной схемы при измерении ёмкости:
1. Можно выбрать эквивалентную схему в соответствии с тангенсом угла потерь (D) при двух различных частотах. Если D снижается при увеличении частоты, рекомендуется применять параллельную схему. Для индуктивности ситуация обратная. На самом деле D не находится в прямой зависимости от тестовой частоты. На рисунке приведена ситуация, когда последовательное (Rs) и параллельное (Rp) сопротивление существуют одновременно. Если Rs > Rp, выбирается последовательная схема, если Rp > Rs, то больше подходит параллельная эквивалентная схема.


Рис. 1. Эквивалентная схема реального конденсатора
где, Cx: идеальный конденсатор; Rx: сопротивление тестовых выводов; Lo: индуктивность тестовых выводов; Rp: сопротивление изоляции конденсатора; Co: паразитная ёмкость конденсатора

Для заданной частоты (F) можно вычислить соответствующие значения ёмкости по последовательной (Cs) и параллельной (Cp) схемам.
2. Когда нет точной информации о характере реального компонента, есть правила:
– Для компонентов с низким импедансом (большие конденсаторы и маленькие катушки индуктивности), применяется последовательная эквивалентная схема.
– Для компонентов с высоким импедансом (маленькие конденсаторы и большие катушки индуктивности), применяется параллельная эквивалентная схема.
– Если конденсатор используется в качестве фильтра, наилучшим выбором является последовательная эквивалентная схема.
– Если конденсатор используется в качестве осциллятора в колебательном контуре, наилучшим выбором является параллельная эквивалентная схема.

Стандартная комплектация

  • Прибор
  • 4-проводный тестовый зажим АСА-3005
  • 4-проводные щупы Кельвина АСА-3012
  • Калибровочная пластина АСА-3010
  • Сетевой кабель
  • Предохранитель
  • Руководство по эксплуатации
  • Упаковочная тара

Часто задаваемые вопросы

  • Каково назначение органов управления у измерителя RLC AMM-3148?
  • Какие условия эксплуатации предусмотрены для данного RLC-метра?
  • Как правильно подготовить к работе измеритель RLC AMM-3148?
  • Как правильно использовать измеритель RLC АММ-3148?

  • Каково назначение органов управления у измерителя RLC AMM-3148?

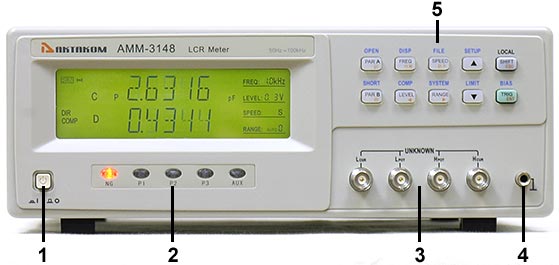

    Органы управления измерителя RLC AMM-3148

    1. Кнопка включения и выключения питания
    2. Индикаторы сортировки: NG — не входит в диапазоны сортировки, P1, P2, P3 — pass BIN1, BIN2, BIN3, AUX — aux bin
    3. Разъёмы подключения объекта измерений.
      UNKNOWN – разъёмы для подключения 4-проводного тестового зажима, зажимов Кельвина или тестовых щупов для измерения характеристик объекта:
      HD (HCUR): Разъём высокого тока
      HS (HPOT): Измерительный разъём высокого потенциала
      LS (LPOT): Измерительный разъём низкого потенциала
      LD (LCUR): Разъём низкого тока
    4. Разъём заземления

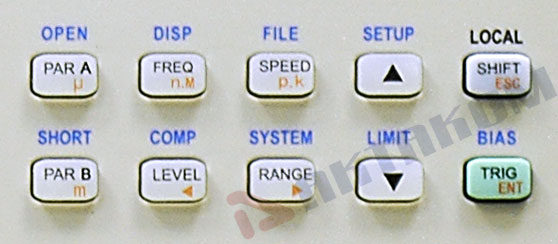

    5. Кнопки меню. В приборе имеется три уровня функций для клавиш:
      a) Функции при непосредственном нажатии на клавишу
      PARA A: выбор первичного параметра
      PARA B: выбор вторичного параметра
      FREQ: установка частоты тест-сигнала
      LEVEL: установка уровня тест-сигнала
      SPEED: выбор скорости измерения
      RANGE: выбор диапазона измерений HOLD/AUTO
      SHIFT: кнопка перехода к второму уровню функций
      TRIGGER: для синхронизации в однократном режиме
      ↑ ↓ для выбора значений PAR, PAR B, FREQ, LEVEL, SPEED или RANGE
      LOCAL: для выбора операций удаленного управления (RMT статус)
      b) Второстепенные функции, доступны после нажатия клавиши SHIFT
      OPEN: открытая калибровка
      SHORT: закрытая калибровка
      DISP: выбор параметров дисплея
      COMP: выбор режимов компаратора
      BIAS: вкл/выкл смещения
      SETUP: переход в меню настроек
      LIMIT: настройка пределов для режимов измерения
      FILE: переход к меню файлового менеджера
      SYSTEM: переход в меню системных установок
      c) Функции, доступные в меню ввода данных:
      ESC – выход из подменю
      ENTER – ввод данных
      ↑: выбор опции или +1
      ↓: выбор опции или -1
      <: выбор опции
      >: выбор опции
      m μ n M p k: выбор приставки для ввода единиц измерения.

    Наверх

    Какие условия эксплуатации предусмотрены для данного RLC-метра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Как правильно подготовить к работе измеритель RLC AMM-3148?
    Внимание!
    – Перед включением прибора в сеть убедитесь, что выключатель питания находится в положении "Выключено" .
    – Рекомендуется дать прибору прогреться в течение 20 минут после включения. Для более точного измерения параметров сигнала предварительно проведите операцию калибровки. При изменении рабочей температуры более чем на ±5 °С операцию калибровки необходимо повторить.
    1. Подключите прибор к сети переменного тока, оснащенной шиной защитного заземления, используя сетевой провод из комплекта. Если розетка не оборудована шиной заземления – используйте разъем заземления на задней панели прибора.
    2. Включите прибор. На дисплее появится окно загрузки и отобразится версия прошивки.
    3. Подключите необходимые тестовые выводы ко входным терминалам прибора. Прибор готов к работе.
    Наверх

    Как правильно использовать измеритель RLC АММ-3148?

    ПОРЯДОК ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ

    1. Измерительная функция
    Нажмите PARA A или PARA B и выберите первичный и вторичный параметр при помощи клавиш со стрелками.

    2. Тестовая частота
    Нажмите кнопку FREQ и при помощи клавиш со стрелками выберите одно из 10 фиксированных значений тестовой частоты.

    3. Уровень тест-сигнала
    Нажмите кнопку LEVEL и при помощи клавиш со стрелками выберите значение уровня тестового сигнала.

    4. Скорость измерений
    Нажмите кнопку SPEED и при помощи клавиш со стрелками выберите нужную скорость FAST, MED или SLOW.

    5. Измерительный диапазон
    Примечание: Измерительный диапазон выбирается в соответствии с импедансом тестируемого устройства, даже если измеряемым параметром является ёмкость или индуктивность. Прибор имеет девять измерительных диапазонов. При ручном выборе измерительного диапазона рекомендуется руководствоваться таблицей. Если выбран автоматический режим выбора диапазона – прибор устанавливает диапазон в соответствии с импедансом каждого тестируемого объекта. Для установки диапазона измерений нажмите кнопку RANGE. Выберите AUTO или HOLD и при помощи клавиш со стрелками нужный диапазон.

    Номер диапазона Номинальный диапазон Измерительный диапазон
    8 10 Ω 0…10 Ом
    7 30 Ω 10… 100 Ом
    6 100 Ω 100…316 Ом
    5 300 Ω 316 Ом … 1 кОм
    4 1 кΩ 1…3,16 кОм
    3 3 кΩ 3,16…10 кОм
    2 10 кΩ 10…31,6 кОм
    1 30 кΩ 31,6… 100 кОм
    0 100 кΩ >100 кОм

    6. Открытая калибровка
    Способность прибора производить открытую коррекцию (калибровку) позволяет снизить погрешность вызванную паразитной проводимостью, параллельной объекту измерений. Подключите тестовые выводы к измерительным терминалам прибора, не подключая объект измерений. Нажмите кнопку SHIFT, затем кнопку OPEN и при помощи клавиш со стрелками выберите SWEEP (калибровка в режиме свипирования, измерение полной проводимости по всем частотам), или SPOT (на фиксированной частоте).

    Используйте кнопку ENTER для начала калибровки, кнопки со стрелками, чтобы перейти к режиму короткозамкнутой калибровки, кнопку ESC для выхода.

    7. Короткозамкнутая калибровка
    Способность прибора производить короткозамкнутую коррекцию (калибровку) позволяет снизить погрешность вызванную остаточной индуктивностью, последовательной с объектом измерений.

    Подключите тестовые выводы к измерительным терминалам прибора и соедините их накоротко, или используйте закорачивающую пластину.

    Нажмите кнопку SHIFT, затем кнопку SHORT и при помощи клавиш со стрелками выберите SWEEP (калибровка в режиме свипирования, измерение полной проводимости по всем частотам), SPOT (на фиксированной частоте) или DCR (на постояном токе).

    Используйте кнопку ENTER для начала калибровки, кнопки со стрелками, чтобы перейти к режиму короткозамкнутой калибровки, кнопку ESC для выхода.

    8. Выбор режима отображения результата
    Нажмите кнопку SHIFT, затем кнопку DISP и при помощи клавиш со стрелками выберите режим отображения результата на дисплее. Direct (DIR) – действительное значение результата; ABS Delta (Δ) – абсолютное отклонение; % Delta (%) – отклонение в процентах.

    9. Режим компаратора

    Нажмите кнопку SHIFT, затем кнопку COMP для включения или отключения режима компаратора. Встроенный компаратор прибора может сортировать результаты измерений по ячейкам:

    Индикаторы BIN 1 – BIN 3 – первичный и вторичный параметры в соответствующих ячейках BIN 1 – BIN 3 находятся в заданных пределах. Индикатор AUX BIN – активен если первичный параметр в пределах, а вторичный – вне пределов.

    Индикатор OUT BIN – активен если первичный параметр за пределами / активен если первичный – в пределах, а вторичный – вне пределов и ячейка AUX bin выключена (индикатор AUX BIN не активен).

    Индикатор  – абсолютная погрешность

    Индикатор % – относительная погрешность в процентах

    10. Меню настроек измерений SETUP

    Нажмите кнопку SHIFT, затем кнопку SETUP для перехода в меню настроек и выберите нужный пункт при помощи кнопок со стрелками:

    TRIG – Режим запуска

    Внутренний (INT) – непрерывные измерения;

    Внешний (EXT) – однократные измерения по TTL импульсу на HANDLER;

    Ручной (MAN) – однократное измерение при нажатии кнопки TRIGGER;

    По шине (BUS) – измерение по команде *TRG по интерфейсу GPIB.

    • DELAY – Время задержки: от 0 до 60 с с шагом 1 мс.

    • FILT – Усреднение от 1 до 99

    • SRES – Выходной импеданс: 100Ω или 30Ω

    • DCHR – Тест разрядки: включен ON или выключен OFF

    • CABLE – Длина кабеля: 0м или 1 м.

    ALCZ – Авто LCR: включен ON или выключен OFF

    • ZERO – Переключатель коррекции: включен ON или выключен OFF

    Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку ENTER для подтверждения ввода и кнопку ESC для выхода.

    11. Настройка таблицы пределов

    Прибор предусматривает задание трех пар пределов для первичного параметра и одной пары пределов для вторичного параметра. Объекты, попавшие в диапазон по первичному параметру, но по вторичному параметру имеющие равное или меньшее (либо большее соответственно) значение попадают в ячейку AUX BIN. Нажмите кнопку SHIFT, затем кнопку LIMIT для перехода в меню пределов и выберите нужный пункт при помощи кнопок со стрелками:

    AUX: вспомогательная ячейка вкл/выкл;

    MODE: режим сортировки первичного параметра ABS (абсолютное значение) или PER (%);

    NOM: номинальное значение первичного параметра;

    BIN1L: нижний предел первичного параметра 1;

    BIN1H: верхний предел первичного параметра 1;

    BIN2L: нижний предел первичного параметра 2;

    BIN2H: верхний предел первичного параметра 2;

    BIN3L: нижний предел первичного параметра 3;

    BIN3H: верхний предел первичного параметра 3;

    SEC L: нижний предел вторичного параметра;

    SEC H: верхний предел вторичного параметра.

    Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку

    ENTER для подтверждения ввода и кнопку ESC для выхода.

    Индикаторы сортировки на передней панели:

    OUT: не входит в диапазоны сортировки;

    P1: входит в ячейку 1;

    P2: входит в ячейку 2;

    P3: входит в ячейку 3;

    AUX: вспомогательная ячейка

    Результаты сортировки для интерфейса HANDLER:

    /BIN1/BIN2/BIN3: входит в пределы ячеек 1,2,3;

    /AUX: вспомогательная ячейка;

    /OUT: не входит в диапазоны сортировки;

    /PHI: превышен первичный параметр;

    /PLO: занижен первичный параметр;

    /SREJ: вторичный параметр не входит в предел

    12. Управление файлами

    Нажмите кнопку SHIFT, затем кнопку FILE для перехода в меню управления файлами. На дисплее отобразится функция и номер файла. Можно сохранять до 10 файлов.

    SAVE: сохранение файла. Выберите функцию SAVE и номер файла 0-9.

    LOAD: поиск и просмотр сохраненного файла. Выберите функцию LOAD и номер файла 0-9.

    ERASE: удаление файла. Выберите функцию ERASE и номер файла 0-9.

    Если ячейка памяти с выбранным номером занята, отобразится Y, если свободна – N. Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку ENTER для подтверждения ввода и кнопку ESC для выхода.

    13. Меню установок системы

    Нажмите кнопку SHIFT, затем кнопку SYSTEM для перехода в меню установок системы.

    BUS: выбор типа шины OFF, RS232 или GPIB (опция);

    ADDR: GPIB адрес, от 0 до 31;

    BAUD: выберите режим RS232C – 4800, 9600, 11520, 12800, 14400, 28800 или 38400bps;

    DELIM: символ окончания обмена данными – LF (ASCII code 100), CR (ASCII code 13) или CR+LF;

    FETCH: режим отправки результата измерений по RS232C или GPIB – AUTO или QUERY;

    TRGEG: режим работы триггера для интерфейса HANDLER – RISE (нарастание) или FALL (спад);

    HD: задержка сигнала интерфейса HANLDER – HOLD или CLEAR;

    ALARM: звуковой сигнал в режиме компаратора – OFF, NOGO (сигнал при не попадании ни в одну ячейку), AUX (сигнал при попадании в ячейку AUX), PASS (сигнал при попадании в ячейку 1, 2 или 3);

    SOUND: тип сигнала LO.SHT (низкий и короткий), LO.LON (низкий и длинный), LO.TWO (двойной низкий), HI.SHT (высокий и короткий), HI.LON (высокий и длинный), HI.TWO (двойной высокий);

    KBEEP: сигнал клавиатуры – вкл/выкл;

    KLOCK: блокировка клавиатуры вкл/выкл – если блокировка клавиатуры включена нажмите кнопку SHIFT,

    затем кнопку SYSTEM и выберите OFF для разблокировки;

    SAVE: кнопка сохранения данных. Нажмите ENTER чтобы сохранить настройки.

    Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку ENTER для подтверждения ввода и кнопку ESC для выхода.

    14. Удаленное управление

    Подробная инструкция по работе в режиме удаленного управления доступна после регистрации прибора с указанием его серийного номера на сайте www.aktakom.ru.


    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
