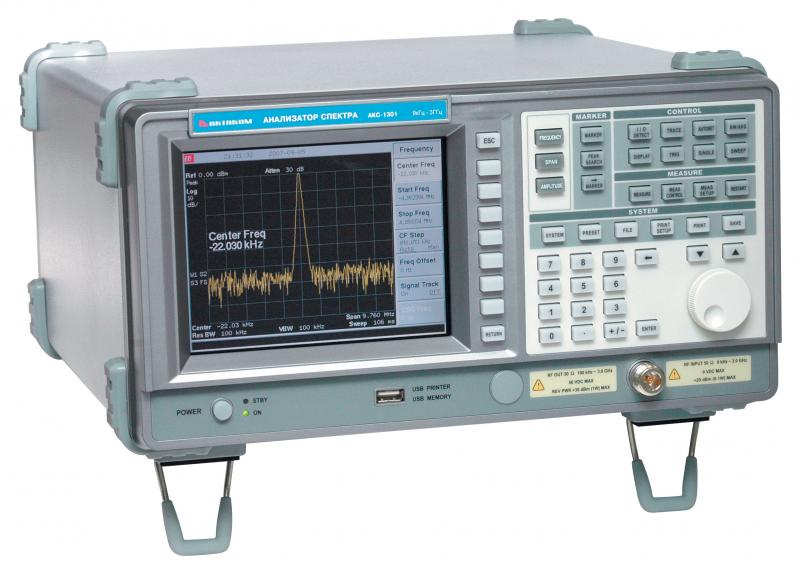

АКТАКОМ АКС-1301B Анализатор спектра

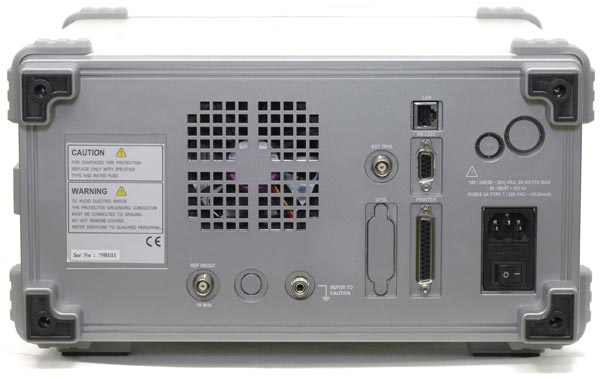

АКС-1301B Анализатор спектра - вид сзади

◄ ►

Торговая марка:
Снято с производства
Замена: DSA832E, ASA-2335

Анализатор спектра цифровой: частотный диапазон 9 кГц...3 ГГц, диапазон измерения уровня -120 дБм...+20 дБм, измерение мощности в канале, соотношение мощностей в смежных каналах, измерение полосы по уровню, маркерные измерения, цветной ЖК-дисплей 640х480, интерфейс USB-host, LPT, Ethernet/LAN, габаритные размеры 350х195х375 мм, масса 10 кг.

Розничная цена: недоступно

НДС включён в цену

На заказ

Анализатор спектра АКТАКОМ АКС-1301B предназначен для анализа частотных и амплитудных характеристик электрических сигналов

Технические характеристики

частотный диапазон 9 кГц...3 ГГц
разрешение по частоте 1 Гц, цифровой частотный синтез
погрешность опорной частоты 0,5 ppm
диапазон измерения уровня -120 дБм...+20 дБм (с включенным предусилителем)
встроенный предусилитель штатно
фильтры ПЧ 300 Гц...3 МГц (с шагом 1-3-10)
дополнительные фильтры для ЭМС 9 кГц, 120 кГц (штатно)
фазовые шумы -90 дБн/Гц
измерение мощности в канале, соотношение мощностей в смежных каналах, измерение полосы по уровню
маркерные измерения
запись спектрограмм и настроек временными метками или профилей
цв. ЖК-дисплей 640х480
интерфейс USB-host, LPT, Ethernet/LAN
размеры 350х195х375 мм
масса 10 кг
Габариты в упаковочной таре 470х290х470 мм, вес 14,6 кг

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц...3,0 ГГц
	Разрешение	1 Гц
	Погрешность источника опорной частоты	± 0,5х10^-6 Дрейф ± 0,5х10^-6 за 1 год
	Полоса обзора	Нулевая; Полная (9 кГц... 3.0 ГГц ), настраиваемая от 100 Гц/дел до 300 МГц/дел (шаг 1-2-5) Точность установления ±3%
	Плотность фазовых шумов	-90 дБн/Гц при отстройке на 10 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания ПЧ (RBW)	фильтры ПЧ: от 300 Гц до 3 МГц (с шагом 1-3-10) дополнительные фильтры для ЭМС (Фильтры ПЭМИН): 9 кГц, 120 кГц (штатно);
	Избирательность фильтров по уровням	60дБ/3 дБ составляет <15:1 60дБ/6 дБ составляет <12:1 (9 кГц, 120 кГц)
	Погрешность установки полосы пропускания ПЧ	± 20 %
	Полоса пропускания видео	10 Гц...3 МГц (с кратностью шага 1-3-10)
АМПЛИТУДА	Диапазон измерений	От -105 дБмВт до +20 дБмВт (без предусилителя) От -120 дБмВт до +20 дБмВт (с предусилителем)
	Средний уровень шумов (RWB 1 кГц, видеофильтр 10 Гц)	предусилитель штатно <= - 105 дБмВт: от 150 кГц до 2,7 ГГц <= - 100 дБмВт: от 2,7 ГГц до 3,0 ГГц <= - 120 дБмВт (с предусилителем); типичное
	Единицы изм. амплитуды	dBm, dBmV, dBµV, V, mV, µV, W, mW, µW
	Линейность шкалы дисплея	<=± 1,5 дБ/ при 70 дБ (10 дБ/дел) <=± 1,5 дБ/ при 40 дБ (5 дБ/дел) <=± 0,5 дБ/ при 8 дБ (1 дБ/дел) <=± 0,5 дБ/ при 16 дБ (2 дБ/дел)
	Неравномерность АЧХ	От -3,5 дБ до 1,5 дБ (от 100 кГц до 10 МГц) ± 1,5 дБ (от 10 МГц до 3.0 ГГц)
	Опорный уровень	-90...20 дБмВт, разрешение 0,1 дБ
	Погрешность установки опорного уровня	± 1,5 дБ
	Гармонические искажения 2-го порядка	< -60 дБн, вход -40 дБм
	Интермодуляционные искажения 3-го порядка	< -70 дБн возникают при подаче на вход двух равноамплитудных сигналов с уровнем -40дБм
	Остаточные искажения	< -85 дБмВт (вх. канал – терминирован, аттенюация 0 дБ)
	Др. искажения	< -60 дБн, вход -30 дБм
РАЗВЕРТКА	Диапазон	100 мс...1000 с
	Погрешность	± 20 %
	Источник запуска	Внешний, Видео, Свободный (Free Run), Line
	Режим запуска	Одиночный, непрерывный
	Уровень запуска	TTL
ВХОД	ВЧ вход	Соединитель N-типа; 50 Ом; КСВН < 1.5:1 при опорном уровне 0 дБм, в диапазоне частот 150 кГц – 3 ГГц Макс. входной уровень: +20 дБм, 0 VDC
ВХОД	Вход опорной частоты	Соединитель BNC-типа; 10 МГц , Входной уровень от -5 дБм до +15 дБм, Выходной уровень 10 МГц, 8 дБм
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ	Интерфейсы	RS-232 LPT USB-host для сохранения на Flash-накопитель Ethernet 10-Base-T GPIB – IEEE 488 (опция)
	Энергонезависимая память	Запись до 900 спектрограмм и 3000 профилей
	Маркерные измерения	8 маркеров (4 по 2) с функциями: Δ-измерения; установка на пиковое значение; центр
	Измерение мощности	Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала
ОБЩИЕ ДАННЫЕ	Дисплей	Графический TFT ЖК индикатор с разрешением 640 х 480; цветной
	Напряжение питания	100...240 В, 50...60 Гц
	Габаритные размеры	размеры 350х195х375 мм
	Масса	10 кг
	Потребл. Мощность	80 Вт
	Рабочая температура	От 0 °С до 40 °С
	ЭМС:	EN 55011, FCC PART15 Section 15.101 EN 61326
ОПЦИИ
ОПЦИЯ АКС-1301-SCC (Сумка)	Назначение	Мягкая сумка для переноски
ОПЦИЯ АКС-1301-AKS (набор общий)	Назначение	Комплект измерительный общего назначения
ОПЦИЯ АКС-1301-AKS (набор общий)	Состав комплекта	Адаптер SMA–N - 2 шт Адаптер N-BNC - 1 шт Аттенюатор 10 дБ - 1 шт Аттенюатор 20 дБ - 1 шт. ВЧ-кабель (SMA-SMA, RD316, 1000 мм) – 1 шт ВЧ-кабель (SMA-SMA, RD316, 300 мм) – 1 шт Пластиковый кейс – 1 шт

Стандартная комплектация

Прибор
Кабель питания
Руководство по эксплуатации
Программное обеспечение AKC-1301-SW Программное обеспечение анализатора спектра

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

AKC-1301-SW Программное обеспечение анализатора спектра
Программное обеспечение AKC-1301-SW позволяет работать с анализатором спектра AKC-1301 через интерфейсы RS-232 или Ethernet. Реализовано полное управление прибором и отображение полученных данных.

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данного анализатора спектра?

Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 90% при температуре 25 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора. Не допускается подача внешнего сигнала с неправильной полярностью. Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа. Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования. Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
