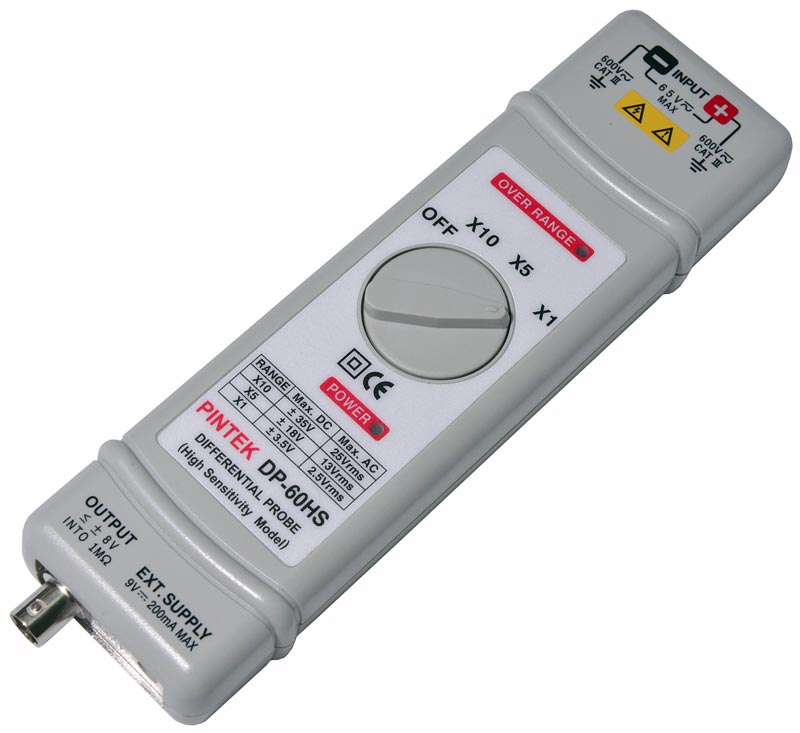

DP-60HS Дифференциальный пробник

Снято с производства

Дифференциальный пробник позволяет гальванически развязать каналы осциллографа. Частота до 60 МГц. Максимальное входное напряжение 70 Вп-п. Входной импеданс 1 МОм/10 пФ. Коэффициенты деления 1/5/10. Питание - внешний источник 9 В.

Розничная цена: недоступно

НДС включён в цену

На заказ

Характеристики
Комплектация

Пробник DP-60HS предназначен для обеспечения безопасного измерения плавающего потенциала для всех моделей осциллографов с обеспечением гальванической развязки каналов.

Технические характеристики

Дифференциальное напряжение (DC+ACпик): 70 Вп-п или 25 Вскз
Полоса частот (-3 дБ): DC…60 МГц (×5, ×10), DC…30 МГц (×1)
Точность: ±2%
Максимальное общее входное напряжение между каждым входным разъемом и "землей" 600 Вскз
Максимальное рабочее напряжение (DC+ACпик):

<3,5 Вп-п для ×1 (≈2,5 Вскз)
<17,5 Вп-п для ×5 (≈13 Вскз)
<35 Вп-п для ×10 (≈25 Вскз)

Аттенюатор: ×1, ×5, ×10
Входной импеданс:
дифференциальный – 1 МОм / 10 пФ
разъем/земля – 0,5 МОм / 20 пФ
Коэффициент подавления синфазного сигнала (CMRR)

60 Гц: > 80 дБ
100 Гц: > 60 дБ
1 МГц: > 50 дБ

Максимальное выходное напряжение: ±4 В
Время нарастания: 5,8 нс (×5, ×10), 7 нс (×1)
Потребление максимальное: 120 мА

Основные характеристики

Питание: сетевой адаптер 9 В
Размеры, мм: 195х55х30
Вес, г: 250
