Новые портативные осциллографы-мультиметры Актаком

24.03.2021

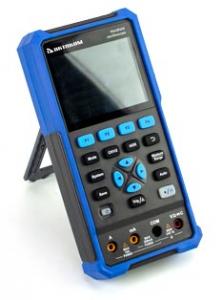

Модельный ряд портативных осциллографов-мультиметров Актаком пополнился новой серией приборов данного класса .

Новая серия представлена четырьмя моделями с полосами пропускания осциллографа 40 МГц (ADS-2044 и ADS-2045) и 70 МГц (ADS-2046 и ADS-2047). Данные комбинированные модели совмещают в одном корпусе двухканальный цифровой осциллограф, 4 1/2 разрядный TrueRMS мультиметр, а модели ADS-2045 и ADS-2047 имеют дополнительно встроенный генератор сигналов специальной формы.
По своим габаритным размерам и весу приборы серии ADS-24xx сравнимы с обычными смартфонами, что в сочетании с потрясающей функциональностью и невысокой ценой делают их незаменимым помощниками при работах в полевых условиях.

	ADS-2044	ADS-2045	ADS-2046	ADS-2047
Функции	Осциллограф-мультиметр	Осциллограф-мультиметр-генератор сигналов	Осциллограф-мультиметр	Осциллограф-мультиметр-генератор сигналов
Осциллограф
Кол. каналов	2
Макс. полоса пропускания	40 МГц	40 МГц	70 МГц	70 МГц
Макс. частота дискретизации	250 Мвыб/с
Скорость захвата	10000 осц/с
Макс. глубина записи	8 К точек
Вертикальное разрешение	8 бит
Горизонтальная развертка	5 нс/дел ~ 1000 с/дел
Коэффициент вертикального отклонения	10 мВ/дел ~ 10 В/дел
Измерения	Курсорные, автоматические (7 типов)
Мультиметр
Разрядность	4 ½ разряда, 20000 отсчетов
TrueRMS	да
Функции измерения	напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
Генератор сигналов специальной формы (только для ADS-2045 и ADS-2047
Кол. выходов	1
Частота генерации	0,1 Гц ~ 25 МГц
Формы сигнала	4 основных (синусоидальная, прямоугольная, пилообразная, импульсная) + 8 специальных
Вертикальное разрешение	14 бит
Выходная амплитуда	20 мВп-п ~ 5 Вп-п (HighZ), 10 мВп-п ~ 2,5 Вп-п (50 Ом)
Общие характеристики
Питание	2 Li-ion аккумулятора х 2200 мАч
Интерфейсы	USB тип С
Дисплей	Цветной ЖК дисплей с TFT матрицей размером 320х240 точек, диагональ 3,5”
Габаритные размеры/вес	198 х 96 х 38 мм / 600 г

Питание приборов данной серии производится от двух литий-ионных аккумуляторов общей мощностью 4400 мАч, причем предусмотрена возможность зарядки от USB интерфейса. На полном заряде компактные осциллографы Актаком ADS-204x могут работать до 6 часов. Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК. Управление приборами возможно при помощи SCPI-команд.

Следите за нашими новинками!
