Новая серия планшетных осциллографов Актаком ADS-44xx

08.02.2021

Номенклатура планшетных осциллографов Актаком существенно расширилась за счет новой серии ADS-44xx.



В серии ADS-44xx, в общей сложности, десять моделей, пять приборов с двумя измерительными каналами, оставшиеся пять - с четырьмя. Серия представлена моделями с полосами пропускания 70 МГц, 100 МГц и 120 МГц. Новые осциллографы отличаются высокой производительностью и широкими функциональными возможностями, среди которых

• 2 или 4 аналоговых канала
• Разрешение по вертикали 8/12/14 бит (для моделей с индексом «H»)
• Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами
• Глубина записи до 40 миллионов точек
• Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации
• Встроенный анализатор протоколов UART, I²C, SPI, CAN
• Встроенный 4½ разрядный мультиметр (для двухканальных моделей)
• Частотомер 6 разрядов
• Ударопрочный хольстер
• Широкий выбор интерфейсов
• Поддержка SCPI, LabVIEW
• Аккумуляторная батарея большой емкости 8000 мА·ч

	ADS-4472/ADS-4472H	ADS-4474/ADS-4474H	ADS-4482/ADS-4482H	ADS-4484/ADS-4484H		ADS-4492/ADS-4492H
Количество каналов	2	4	2	4		2
Полоса пропускания	70 МГц	70 МГц	100 МГц	100 МГц		120 МГц
Макс. частота дискретизации	1 Гвыб/с
Разрешение по вертикали	8 бит	8/12/14 бит	8 бит	8/12/14 бит		8 бит
Макс. скорость захвата	45 000 осц/сек
Макс. память	40 М точек
Горизонтальная развертка	2 нс/дел…1000 с/дел
Вертикальное отклонение	1 мВ/дел…10 В/дел
Тип запуска	Фронт, импульс, видео, скорость нарастания, задержка, лог. шаблон, N фронт, рант UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Анализ протоколов	Штатно: UART, I²C, SPI, CAN, LIN; Опция: MIL-1553B, ARINC429

В планшетных осциллографах, которые имеют индекс "H", максимальное аппаратное разрешение АЦП составляет 14 разрядов, что, естественно, уменьшает аналоговую полосу пропускания осциллографа, но улучшает возможности по использованию прибора для наблюдения и анализа сложных и зашумленных сигналов, когда недостаточно возможностей обычных осциллографов с разрешением 8 бит. При необходимости разрешение АЦП может быть установлено 8 или 12 бит.

Кроме того, в моделях, которые имеют два осциллографических канала встроен полнофункциональный цифровой мультиметр с разрешением 4½ разряда. Он имеет свои отдельные входы и реализован аппаратными средствами. Входы цифрового мультиметра в двухканальных моделях расположены рядом со входными разъемами цифрового осциллографа. Цифровой мультиметр в осциллографах ADS-44xx может выполнять до 8 измерительных функций

Параметр	Диапазоны	Точность
Постоянное напряжение	20 мВ/200 мВ/2 В/20 В/200 В /1000 В	±0,3%
Переменное напряжение	20 мВ/200 мВ/2 В/20 В/200 В /750 В	±0,8%
Постоянный ток	10 А	±2,0%
Переменный ток	10 А	±2,5%
Сопротивление	200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм	±0,5%
Емкость	2 нФ ~ 20 мФ	±4,0%
Тест диодов	0 В ~ 2 В
Неразрывность цепи	<50 Ом звуковой сигнал

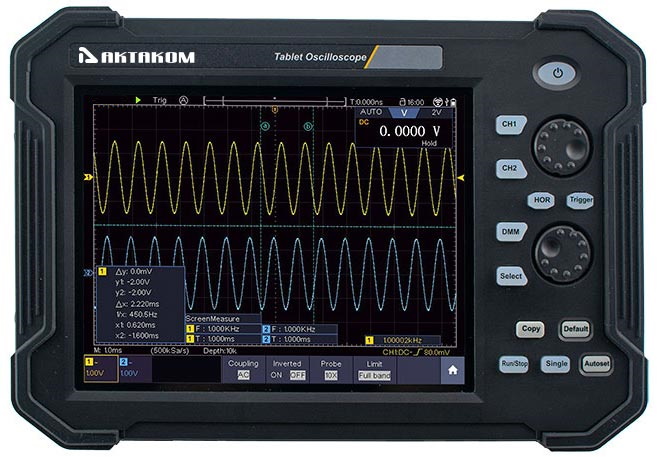

Все модели серии ADS-44xx могут управляться жестами через сенсорный тачскрин дисплей размером 8", так и через органы управления, расположенные на передней панели справа от экрана. Кроме того, благодаря наличию большого числа встроенных интерфейсов возможно и дистанционное управление от ПК и других устройств. Приборы поддерживают управление SCPI-командами и могут встраиваться в системы, где происходит работа под управлением LabVIEW.

Для удобства работы в "полевых" условиях новые приборы имеют противоударный хольстер, который надежно защищает осциллограф при случайном падении; аккумуляторную батарею высокой емкости; относительно небольшие размеры и вес.

Следите за нашими новостными блоками!
