Анализаторы спектра реального времени Rigol RSA5000

16.02.2018

Компания Rigol Technologies, Inc выпустила новую линию продуктов - анализаторы спектра реального времени серии RSA5000.

К настоящему времени в новую серию входят четыре модели с максимальной частотой 3,2 ГГц (RSA5032 и RSA5032-TG) и 6,5 ГГц (RSA5065 и RSA5065-TG).

Новые анализаторы Rigol RSA5000 могут работать как в режиме обычного анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA)

Анализатор спектра (GPSA)

Средний уровень собственного шума DANL:
-145 дБм (без п/у), -165 дБм (с п/у, опция);
Низкий уровень фазового шума
-115 дБн/Гц (@ 1 МГц); -95 дБн/Гц (@ 1 кГц);
Фильтры RBW и видео от 1 Гц до 10 МГц;
Фильтры ЭМС и квазипиковый детектор;
Диапазон измерения от DANL до +30 дБм;
Трекинг-генератор от 100 кГц до 3,2 ГГц (RSA5032-TG)
и 6,5 ГГц (RSA5065-TG).

Анализатор спектра реального времени (RTSA)

Полоса анализа 25 МГц (до 40 МГц опция)
Гарантированный захват сигналов 100% POI
длительностью 7.45 мкс
Скорость обработки до 146484 преобразований
в секунду
Шесть окон БПФ
7 режимов визуализации
Расширенная система запуска и частотные маски

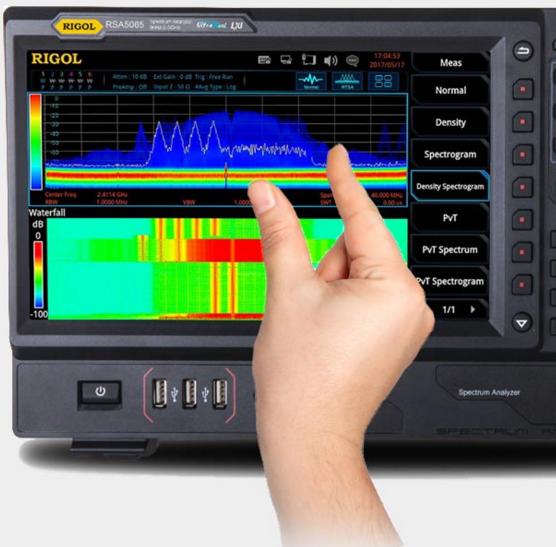

Новые анализаторы спектра реального времени Rigol RSA5000 серии обеспечивают гибкий пользовательский интерфейс управления благодаря наличию 10,1" сенсорного мультитач дисплея с разрешением 1024 х 600 пикселей

Кроме сенсорного управления пользователь может использовать и стандартные способы кнопками и регуляторами, так и при помощи подключаемой USB мышки или клавиатуры. Для дистанционного управления, сохранения, отображения и передачи данных новые анализаторы имеют четыре порта USB Host, по одному USB Device, LAN с поддержкой LXI Core 2011 и HDMI.

Для наибольшего удобства для анализа и обработки полученной информации новые анализаторы спектра имеют семь режимов визуализации в режиме реального времени.
Кроме стандартных однооконных режимов визуализации RSA5000 позволяет отображать и два окна с разными видами на одном дисплее одновременно .

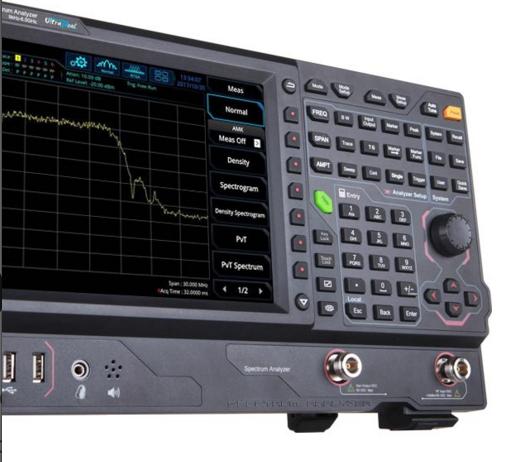

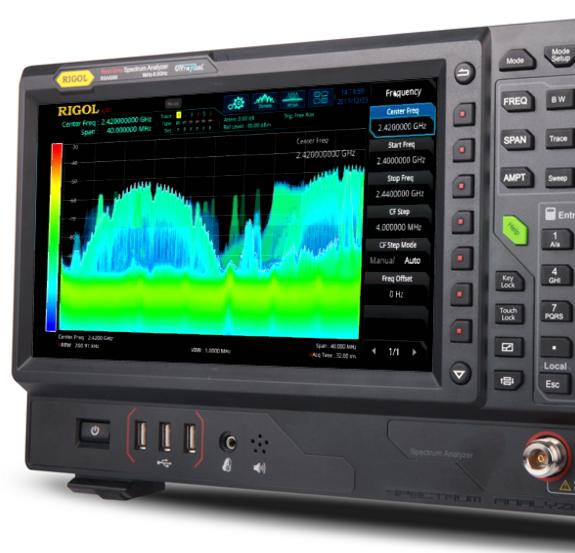

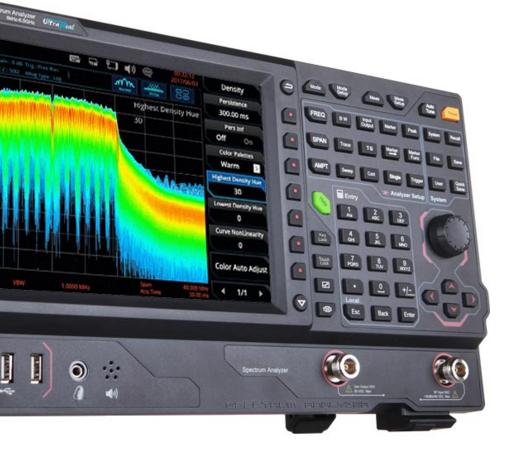

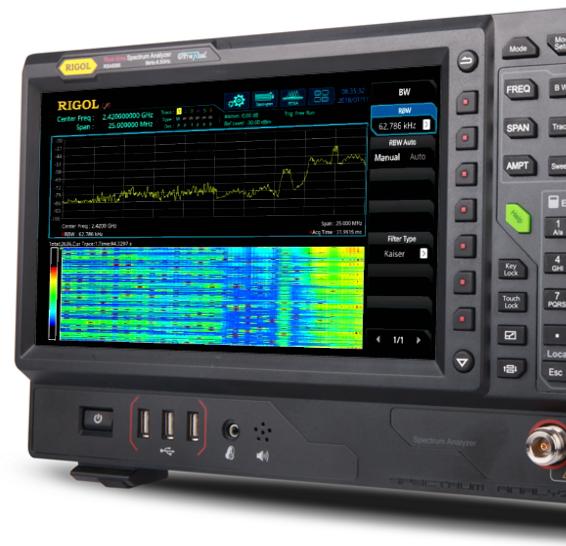

Normal (Обычный спектр)	Density (Спектральная плотность)	Spectrogram (Спектрограмма)

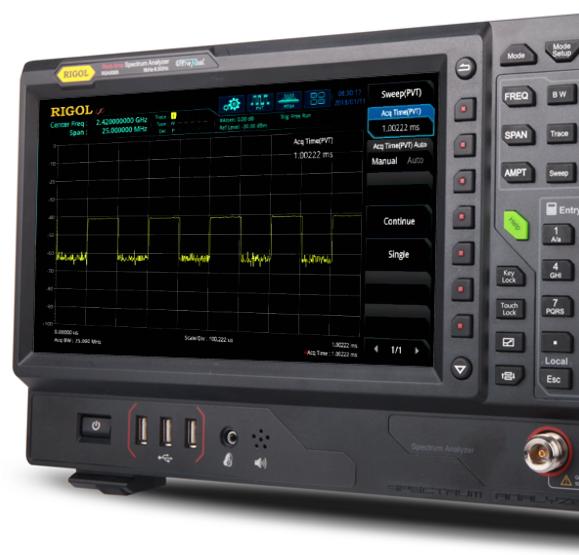

	Power versus Time PvT (Распределение мощности во времени)

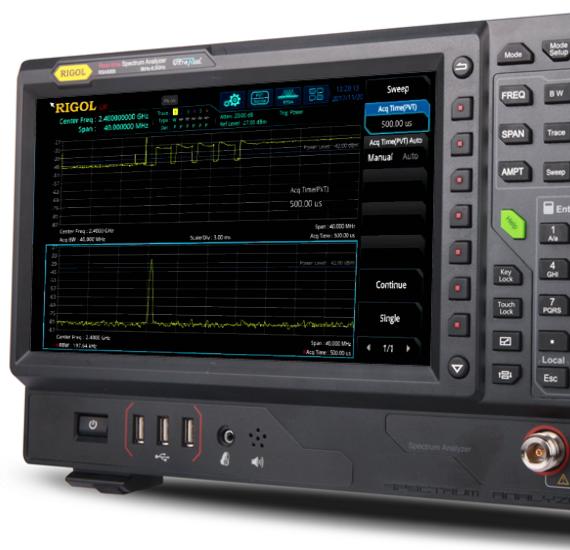

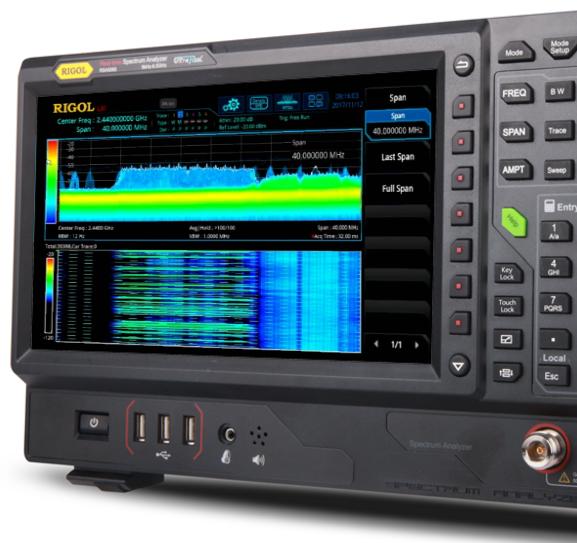

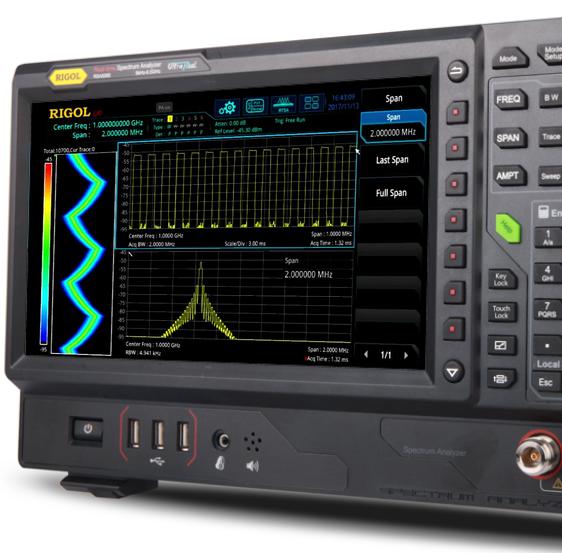

PVT& Spectrogram	PVT& Normal	Density& Spectrogram

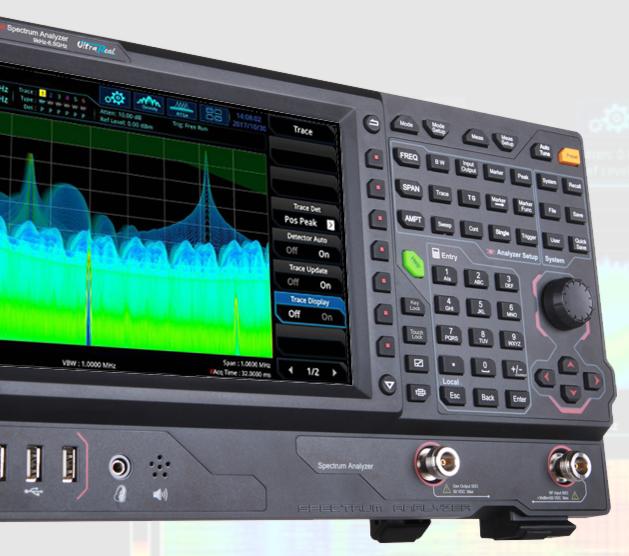

Во всех семи видах визуализации анализатор спектра Rigol RSA5000 имеет возможность запуска по частотной маске (FMT), что позволяет быстро захватывать и отображать кратковременные и спорадичные события

Новые анализаторы спектра реального времени Rigol RSA5000 - это мощные инструменты для анализа и отображения спектров в реальном масштабе времени, которые позволяют гарантированно захватывать даже кратковременные события.

Приобрести анализаторы спектра реального времени Rigol серии RSA5000 можно у официального дистрибьютора компании Rigol в РФ - ООО "Ирит"
