Новая серия цифровых осциллографов Rigol DS2000E

25.09.2017

Компания Rigol Technologies, Inc объявила о выпуске новой серии цифровых осциллографов DS2000E.




Аналогично представленной ранее серии DS4000E, модели серии DS2000E имеют в своем названии буквенный индекс "E", что означает некоторое "упрощение" характеристик приборов по сравнению с базовыми моделями.

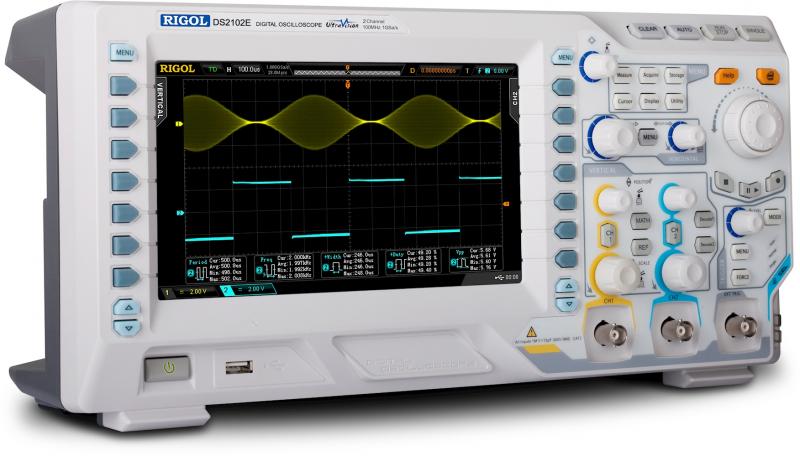

К настоящему моменту новая серия осциллографов представлена двумя моделями с полосой пропускания 100 МГц (DS2102E) и 200 МГц (DS2202E).

Аналогично сериям DS/MSO1000Z, DS/MSO2000A, DS/MSO4000/E и DS6000, в осциллографах DS2000E применяется инновационная технология UltraVision, которая включает в себя

Большая глубина записи	высокая скорость захвата осциллограмм до 50000 осц./сек
запись в реальном времени до 65000 кадров с последующим воспроизведением и анализом	256 градаций яркости при отображении сигнала

Различия в технических параметрах осциллографов серий DS2000E и DS/MSO2000A наглядно представлено в приведенной ниже таблице

Параметр	DS2000E	DS/MSO2000A
Количество каналов	2 аналоговых канала	2 аналоговых канала 16 цифровых каналов (MSO2000A)
Полоса пропускания	100 МГц, 200 МГц	70 МГц, 100 МГц, 200 МГц, 300 МГц
Глубина записи	28 М точек (без возможности расширения)	14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
Частота дискретизации	1 Гвыб/сек на канал	2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Пиковый детектор	500 пс на канал	500 пс - один канал, 1 нс - два канала
Режим высокого разрешения	12 бит при ≥5 мкс/дел @ 1 Гвыб/сек	12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
Вертикальная развертка	500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 1 В/дел (50 Ω)	500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω)
Встроенный генератор	нет	Модели с индексами "-S"
Государственный реестр	нет	Да (№54989-13)
Розничная цена (на 20.09.17)	46 315 руб. с НДС (DS2102E) 60 652 руб. с НДС (DS2202E)	71 449 руб. с НДС (DS2102A) 95 816 руб. с НДС (DS2202A)

Большинство других параметров приборов серий DS2000E и DS2000A - одинаковые. Удивительно, но несмотря на существенное различие в цене функциональность обоих серий также одинаковая и, более того, при активации опции CAN-DS2000A в моделях DS2102E и DS2202E становится возможность запуска и декодирования сигналов последовательных шин стандарта LIN, что пока официально не доступно для осциллографов DS/MSO2000A.

Все модели осциллографов Rigol DS/MSO2000A и DS2000E имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail), на задней панели прибора.

Новые модели высокопроизводительных бюджетных цифровых осциллографов DS2102E и DS2202E уже доступны к поставке с небольшими сроками поставки.

Ждем Ваших заказов!
