Новинка 2012 года! Первый цифровой осциллограф Актаком с глубиной записи 10 миллионов точек и полосой пропускания 200 МГц

12.01.2012

Прошедший 2011 год был годом постоянного обновления ассортимента контрольно-измерительного оборудования Актаком. Пожалуй, самой запоминающейся новинкой, можно сказать сенсацией, 2011 года стала серия цифровых осциллографов Актаком ADS-2000 с глубиной записью 10 миллионов точек.

Осциллографы ADS-2000 стали мгновенно стали популярными и наиболее востребованными на рынке измерительной техники. Напомним, что старшей моделью серии были осциллографы ADS-2121M и ADS-2121MV с полосой пропускания 100 МГц и максимальной частотой дискретизации 2 Гвыб/сек.

Наступивший 2012 год принес новую сенсацию: стали доступны к поставке цифровые осциллографы Актаком ADS-2221M и ADS-2221MV с полосой пропускания 200 МГц и максимальной частотой дискретизации 2 Гвыб/сек. Таким образом, серия ADS-2000 вместо шести моделей расширилась до восьми: ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV, ADS-2221M, ADS-2221MV.

Для многих разработчиков радио и электрооборудования одним из основных параметров осциллографа является глубина записи, т.е. упрощенно - какой длительности сигнал может быть захвачен осциллографом для дальнейшего его анализа. Отличительной чертой данной серии цифровых осциллографов является существенно большая по сравнению с существующими моделями глубина записи.
Если у современных бюджетных моделей осциллографов максимальная глубина записи составляет 2-2,5 миллиона точек, то в новой серии осциллографов ADS максимальная глубина записи составляет 10 миллионов точек на каждый канал!
Правда, при работе с осциллографом, пользователю не обязательно работать с длиной памяти только 10 М точек. Он может выбрать один из пяти вариантов длины записи: 1000 точек, 10 К точек, 100 К точек, 1 М точек и 10 М точек.

Краткие технические характеристики осциллографов ADS представлены в таблице ниже:

Еще одной примечательной особенностью новой серии осциллографов ADS является усовершенствованный  дизайн меню. Пользовательское меню станет более эргономичным, наглядным и удобным.
Ниже приведены скриншоты экрана на которых отображаются различные функциональные особенности моделей серии ADS-2000.

Например:

• расширенная система синхронизации, которая включает в себя не только запуск по фронту и видеосигналу, но также запуск по длительности импульса, длительности нарастания и поочередный запуск



• математические операции между каналами



• возможность использования осциллографа для анализов спектра на основе быстрого преобразования Фурье (4 окна)



• встроенный пиковый детектор



• режим усреднения



• режим X-Y



В новой модели осциллографа пользователь может проводить:

• автоматические измерения



• курсорные измерения (20 типов), как самих сигналов



  , так и спектра сигналов

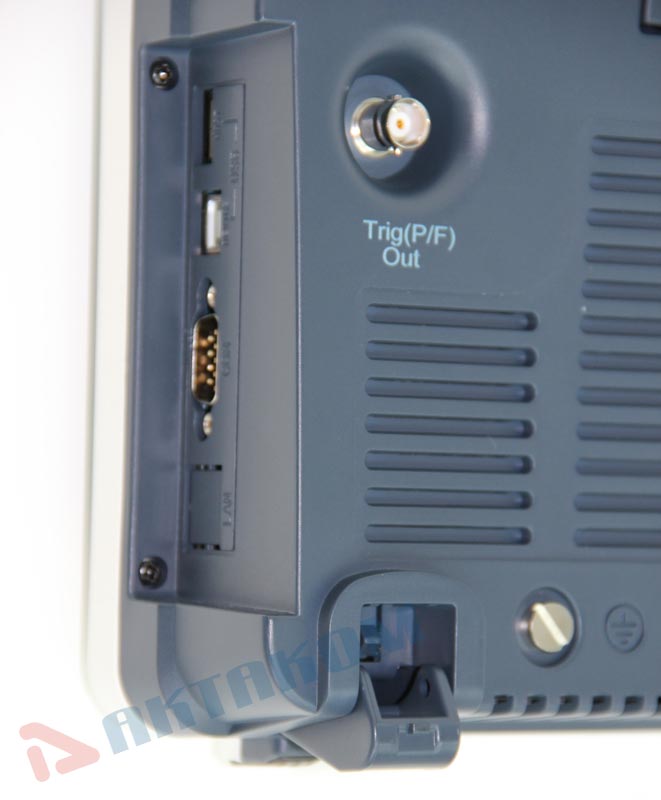

• встроенный модуль "Годен-Негоден" (Pass-Fail) позволяющий проводить автоматическое тестирование на предмет работоспособности исследуемых устройств с возможностью выдачи соответствующего сигнала на разъем, расположенный на задней панели прибора:



  Внешний вид интерфейса режима "Годен-Негоден" (Pass/Fail) приведен на скриншоте ниже



Некоторые элементы меню стали графическими и соответственно более наглядными, например, так стал выглядеть элемент меню автоматического изменения шкалы

Как уже было указано выше, в новых моделях цифровых осциллографов ADS дизайн меню принципиально изменился. Но это изменение затронуло не только дизайн, но и сам дисплей. В осциллографах ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV, ADS-2221M, ADS-2221MV используется дисплей с диагональю 8" (20 см), но разрешение составляет уже 800х600 точек!!!
Но и это не все! В цифровых осциллографах ADS с индексом MV: ADS-2061MV, ADS-2111MV, ADS-2121MV, ADS-2221MV имеется возможность выводить изображение на внешний монитор или телевизор через интерфейс VGA, который есть в этих моделях.

Такая возможность представления информации очень удобна при использовании осциллографов ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV, ADS-2221M, ADS-2221MV в обучающем процессе, на конференциях и семинарах, при использовании осциллографах в труднодоступных местах и ряде других применений.

Еще одной особенностью цифровых осциллографов Актаком ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV, ADS-2221M, ADS-2221MV является возможность питания не только от сети, но и возможность автономного питания при подключении SDS-батареи. Это позволяет использовать прибор при работе на выездах и в "полевых" условиях. Использование осциллографов Актаком серии ADS-2000 в таких условиях становится возможным еще и потому, что эти приборы имеют небольшой вес (всего 1,82 кг) и габаритные размеры (340 мм × 155 мм × 70 мм).

Обращаем внимание, что толщина осциллографов всего 7 см!!!, что значительно тоньше всех существующих аналогов!.

Новые цифровые осциллографы Актаком ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV, ADS-2221M, ADS-2221MV доступны к поставке!

Спешите заказать!

Спрос опережает предложение!
