Первые двух- и четырехканальные осциллографы Актаком с полосой пропускания 300 МГц

28.03.2011

Модельный ряд цифровых осциллографов Актаком пополнился сразу восемью новыми моделями.

Новые цифровые осциллографы Актаком представлены двумя линейками приборов, состоящими из двухканальных

и четырехканальных моделей.

/

Каждая линейка состоит из четырех моделей цифровых осциллографов, которые различаются, в основном, полосой пропускания. Так, АОС-5062 и АОС-5064 имеют полосу пропускания 60 МГЦ, АОС-5102 и АОС-5104 - 100 МГц, АОС-5202 и АОС-5204 - 200 МГц, АОС-5302 и АОС-5304 - 300 МГц. Последняя цифра в цифро-буквенном индексе обозначает количество каналов: 2 - двухканальная модель, 4 - четырехканальная модель.

Таким образом, модели АОС-5302 и АОС-5304 являются первыми цифровыми осциллографами Актаком с полосой пропускания 300 МГц!!!
А линейка АОС-5хх4 - первыми цифровыми четырехканальными осциллографами Актаком.

Особенно хочется отметить, что максимальная частота дискретизации в реальном времени, для всех вышеуказанных моделей, составляет 2 Гвыб/сек (1 гВыб/сек на канал).

Новые цифровые осциллографы Актаком являются, по сути, стыкующим звеном всего модельного ряда приборов подобного класса. Они сочетают в себе основные преимущества различных линеек цифровых осциллографов Актаком. Цифровые осциллографы Актаком АОС-5хх2 и АОС-5хх4 обладают высокой функциональностью присущей линейке цифровых осциллографов Актаком с профессиональными возможностями. Более того, по некоторым из функций новые осциллографы даже их превосходят. Так например, количество автоизмерений в новых моделях - 32, про частоту дискретизации в реальном времени - уже написано выше.

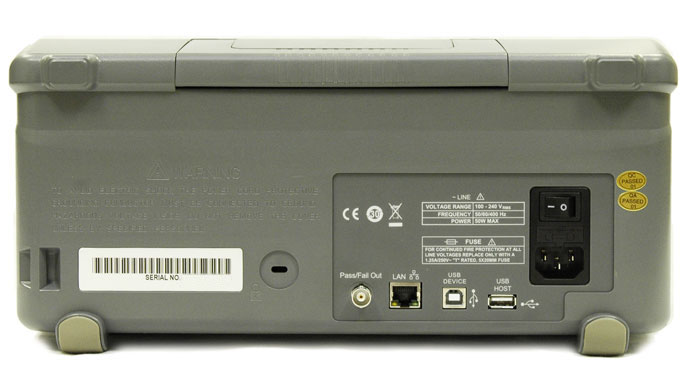

Также следует обратить внимание, что в новых моделях значительно расширены возможности по дистанционному управлению приборами и подключению к ним различных устройств. Цифровые осциллографы Актаком АОС-5хх2 и АОС-5хх4 оснащены двумя интерфейсами USB-host, одним USB-device и LAN. Благодаря широкому набору интерфейсов появляется возможность дистанционного управления не только по USB, но и LAN интерфейсу, сохранять данные на USB-накопители и производить прямую печать с осциллографа на принтер (PictBridge).


Модуль допускового тестирования, также как и в серии бюджетных цифровых осциллографов Актаком, является встроенным и позволяет реализовывать функцию "Годен-Негоден" (Pass/Fail) с непосредственным выдачей сигнала от осциллографа на специальный разъем, который можно подключить к устройству отбраковки. По сравнению с модельным рядом осциллографов 2010 года значительно расширились и возможности по синхронизации. В новых моделях имеется возможность синхронизироваться по фронту, видеосигналу, длительности импульса, скорости нарастания, а также - поочередный запуск.

Среди остальных функциональных возможностей можно отметить:

  • курсорные измерения: ручные. слежение. авто
  • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
  • встроенный интерполятор: Sin(x)/x, линейный
  • математические операции: сложение, вычитание, умножение, деление
  • быстрое преобразование Фурье для анализа спектра. Четыре встроенных окна: Rectangle, Blackman, Hanning, Hamming. БПФ 1024 точки.
  • режимы растяжки
  • режим X-Y
  • самописец: 100 мс/дел...50 с/дел
  • автоматический покадровый регистратор: 2500 кадров
  • встроенный 6-разрядный частотомер
  • режим послесвечения

Новые цифровые осциллографы Актаком АОС-5хх2 и АОС-5хх4 имеют еще одну интересную конструктивную и функциональную особенность - это большой широкоформатный ЖК экран с разрешением 480х234 точек.

По размерам ЖК дисплея (диагональ 17,8 см) новые модели приближаются к линейке осциллографов Актаком с большим дисплеем (19-20 см). Благодаря применению широкоформатного ЖК дисплея пользователь может наблюдать 18 делений по горизонтали, т.е. на экране отображается сигнал большей длины, чем в обычных осциллографов с 5,7" экраном.

Новые цифровые запоминающие осциллографы Актаком: АОС-5062, АОС-5064АОС-5102, АОС-5104, АОС-5202, АОС-5204АОС-5302 и АОС-5304 есть в наличии на складе.

Спешите их заказать!
