Новое поступление. Универсальные генераторы Актаком

17.09.2013

Уважаемые клиенты!

На склад поступили:

популярные модели универсальных цифровых генераторов сигналов произвольной формы Актаком AWG-4105, AWG-4110 и AWG-4150

Серия представлена тремя моделями с максимальной частотой генерации: AWG-4105 (5 МГц), AWG-4110 (10 МГц), AWG-4150 (50 МГц) и предназначены для формирования пяти стандартных форм сигнала: синусоидального, прямоугольного, треугольного, импульсного и шумового и, кроме того, 48 типов специальных форм сигнала.

Данные модели имеют 2 практически идентичных канала, что выгодно отличает их от многих функциональных аналогов. Применение технологии цифрового синтеза позволяет достичь максимального разрешения при установке частоты в обоих каналах - 1 мкГц, коэффициента гармоник синусоидального сигнала -55 дБн, а фазовый шум при отстройке 10 кГц составляет не более - 108 дБн/Гц.

В генераторах Актаком AWG-4105, AWG-4110 и AWG-4150 разрешение по вертикали (разрядность ЦАП) составляет 14 бит, количество точек, участвующих в формировании сигнала - до 16К, а частота дискретизации - 125 Мвыборок/сек.

Универсальные генераторы Актаком AWG-4105, AWG-4110 и AWG-4150 могут работать не только с гармоническими сигналами, но также имеют широкие возможности по модуляции и другим специальным режимам. Данная серия генераторов позволяет формировать амплитудно-модулированные (АМ) сигналы, частотно-модулированные (ЧМ), фазово-модулированные (ФМ), а, кроме них, работать в режиме цифровой модуляции: ЧМн (частотная манипуляция), АМн (амплитудная манипуляция), а также с ШИМ (широтно-импульсная модуляция).

Среди других функциональных режимов работы генераторов Актаком AWG-4105, AWG-4110 и AWG-4150 можно выделить режим свипирования (качания) в направлениях: вверх и вниз, по линейному или логарифмическому закону с возможностью ручного запуска, режим формирования пачек импульсов, 6-ти разрядный частотомер с автоматическим и ручным выбором диапазона (до 200 МГц), наличие входов/выходов синхронизации.

Еще одной характерной особенностью, которая стала присуща многим моделям генераторов Актаком - это графический дисплей с поддержкой отображения формы сигнала.

Универсальные цифровые генераторы Актаком AWG-4105, AWG-4110 и AWG-4150 включены в Государственный реестр средств измерений.

Срок действия сертификата до 06 мая 2018 года. Регистрационный номер в ГосРеестре СИ №53406-13

новые модели высокочастотных генераторов AWG-4082, AWG-4122 и AWG-4162 .

Модельный ряд новых высокочастотных генераторов специальной и произвольной формы также представлен тремя двухканальными моделями и AWG-4082, (80 МГц), AWG-4122 (120 МГц) и AWG-4162 (160 МГц).

Новые модели генераторов используют технологию прямого цифрового синтеза (DDS), которая позволяет формировать сигналы с высокой стабильностью и точностью установки частоты (2 ppm), а также малым уровнем искажений (коэффициенте нелинейных искажений <0,1%). Кроме того, новые генераторы Актаком отличают низкий уровень фазовых шумов (-116 дБн/Гц@100 кГц) и высокое разрешение (1 мкГц)

Для генерации сигналов различных форм в генераторах Актаком AWG-4082, AWG-4122 и AWG-4162 используется быстродействующий ЦАП с высоким разрешением 14 бит. При этом максимальная частота дискретизации составляет 500 Мвыб/сек, а длина памяти при формировании сигналов произвольной формы - 512 К (канал CH2) и 16 К (канал CH1).

В новых высокочастотных генераторах Актаком AWG-4082, AWG-4122 и AWG-4162 предусмотрена возможность формирования пяти стандартных форм сигналов ( синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум) нажатием кнопок быстрого доступа, а также напряжения постоянного тока и сигналов специальной формы (36 типов) записанных во внутреннюю память прибора.

Кроме того в новых генераторах Актаком можно формировать модулированные сигналы (АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ), предусмотрен режим свипирования и формирования пачек импульсов. Отличительной чертой новой серии генераторов является возможность формирования импульсных сигналов с длительностью от 12 нс, регулируемым фронтом нарастания/спада от 6 нс до 6 с и низким уровнем джиттера и разрешением при установке параметров всего 100 пс!!!

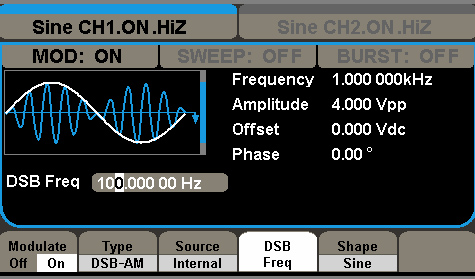

Аналогично моделям AWG-4105, AWG-4110 и AWG-4150 в этих приборах имеется встроенный частотомер (200 МГц), входы/выходы синхронизации, тактирования и внешнего запуска. В генераторах AWG-4082, AWG-4122 и AWG-4162 применяется большой графический TFT дисплей (диагональ 11 см, разрешение 480х272) с поддержкой отображения формы сигнала и выходных параметров.

Все генераторы Актаком AWG-4xxx снабжены интерфейсами USB-device - для сохранения информации и USB-host - для управления приборами от персонального компьютера при помощи SCPI-команд.

Дружеский интерфейс, превосходные характеристики по разрешению, высокая функциональность, возможность формирования модулированных сигналов, в сочетании с небольшими габаритами и весом делают универсальные генераторы Актаком AWG-4105, AWG-4110, AWG-4150, AWG-4082, AWG-4122 и AWG-4162, одними из наилучших по соотношению цена/возможности на российском рынке измерительной техники.

Ждём Ваших заказов!
