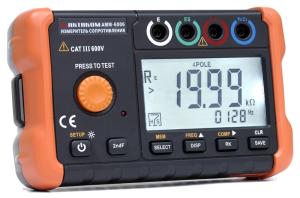

Многофункциональный тестер сопротивления заземления АКТАКОМ АММ-6006

Многофункциональный тестер сопротивления заземления АКТАКОМ АММ-6006

06.05.2024

Измеритель АКТАКОМ АММ-6006 позволяет выполнять измерения сопротивления заземления на четырех измерительных диапазонах 20 Ом/200 Ом/2000 Ом/ 20 кОм, используя 2-, 3- или 4-проводную схему подключения.

Диапазоны измерений Разрешение Погрешность
20 Ом 0,10 Ом…19,99 Ом 0,01 Ом
±(2,0% + 15 е.м.р.)
200 Ом 20,0 Ом…199,9 Ом 0,1 Ом
±(2,0% + 5 е.м.р.)
2000 Ом 200 Ом…1999 Ом 1 Ом
±(3,0% + 5 е.м.р.)
20 кОм 2,00 кОм…19,99 кОм
0,01 кОм

Основным способом измерения используется трехпроводная схема подключения тестера к проверяемому заземлителю и двум вспомогательным штырям заземления.

Для повышения точности измерения можно применять и четырехпроводную схему подключения. В этом случае задействуется на приборе дополнительная клемма "ES", что позволяет из измеренных значений сопротивлений заземления исключить как сопротивление вспомогательных штырей заземления, так и сопротивление проверяемого заземлителя

Если металлические штыри заземления не могут быть воткнуты в землю, то доступно использование двухпроводной схемы измерения, где в качестве подключения можно использовать металлическую водопроводную трубу, заземление вторичной обмотки промышленного источника питания и клемму заземления здания и т.д.

Среди дополнительных возможностей тестера споротивления заземления АММ-6006 можно выделить:

  • Автоматическое вычисление с последующеей компенсацией сопротивления на измерительных проводах;
  • функцию проверки напряжения последовательных помех с остановкой измерения при превышении заданного предельного значения;
  • измеренме сопротивления дополнительных штырей заземления с выводом измеренных значений на экран и индикацией, если их значение превышает предельное;
  • возможность сравнительного тестирования "Годен/Не годен" для оценки удовлетворения результатов измерений заданным предельным значениям с подачей звукового сигнала;
  • сохранение в память прибора до 100 групп данных.
Кроме того, тестер АММ-6006 имеет возможность измерения удельного сопротивления методом Ф.Веннера.

Диапазоны измерений Разрешение
20 Ом·м
0,00 Ом·м…19,99 Ом·м 0,01 Ом·м
200 Ом·м 20,0 Ом·м…199,9 Ом·м 0,1 Ом·м
2000 Ом·м 200 Ом·м…1999 Ом·м 1 Ом·м
20 кОм·м 2,00 кОм·м…19,99 кОм·м
0,01 кОм·м
200 кОм·м
20,0 кОм·м…199,9 кОм·м
0,1 кОм·м
2000 кОм·м
200 кОм·м…3768 кОм·м
1 кОм·м

Измеритель сопротивления заземления АКТАКОМ АММ-6006 питается от 8 батарей типа AA (LR6), имеет компактные размеры и небольшой вес.

Многофункциональный тестер сопротивления заземления АКТАКОМ АММ-6006 доступен к поставке!
