Новые комбинированные приборы Актаком - на складе

27.06.2013

Уважаемые клиенты!
Информируем о поступлении на наш склад новых портативных многофункциональных приборов Актаком ADS-4031 и ADS-4051.

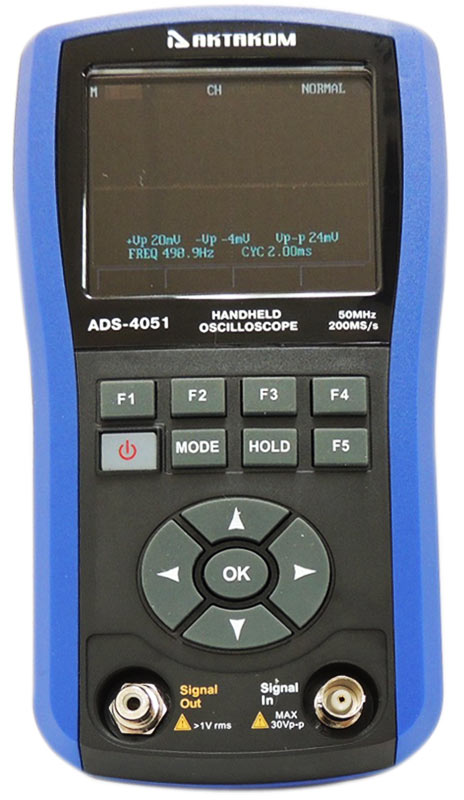

Новый портативный прибор Актаком ADS-4051 - это цифровой осциллограф и функциональный генератор в одном корпусе.

http://www.irit.ru/upload/iblock/e45/ads_4051.jpg

В режиме осциллографа ADS-4051 позволяет работать в полосе частот от 0 до 50 МГц. Осциллограф в ADS-4051 имеет один канал, максимальная частота дискретизации составляет 200 Мвыб/сек. Для корректного воспроизведения сигнала в ADS-4051 используется интерполятор типа sin(x)/x. Синхронизация в режиме осциллографа может быть обеспечена по нарастающему и спадающему фронту.
Пользователю цифрового осциллографа ADS-4051 доступна установка вертикального отклонения в диапазоне от 10 мВ/дел до 50 В/дел с шагом 1-2-5 и коэффициента горизонтальной развертки от 5 нс/дел до 2,5 с/дел. Во внутреннюю память прибора может быть записано до 40 осциллограмм с последующим их воспроизведением.

Генератор, реализованный в ADS-4051, построен с использованием технологии прямого цифрового синтеза, т.н. DDS-технологии. DDS-технология позволяет генератору формировать сигналы с высокой стабильностью, точностью и разрешением. Сформированные сигналы отличаются малым уровнем искажений и низким уровнем фазовых шумов.
Цифровой генератор в портативном осциллографе-генераторе Актаком ADS-4051 может формировать четыре формы сигнала (синусоидальную, прямоугольную, треугольную и пилообразную) в диапазоне частот от 10 Гц…156 кГц с наилучшим разрешением 1 Гц. При этом, прямоугольный сигнал с периодом 200 мкс/400 мкс может быть использован в качестве тестового для определения короткозамкнутых витков трансформаторов и катушек.

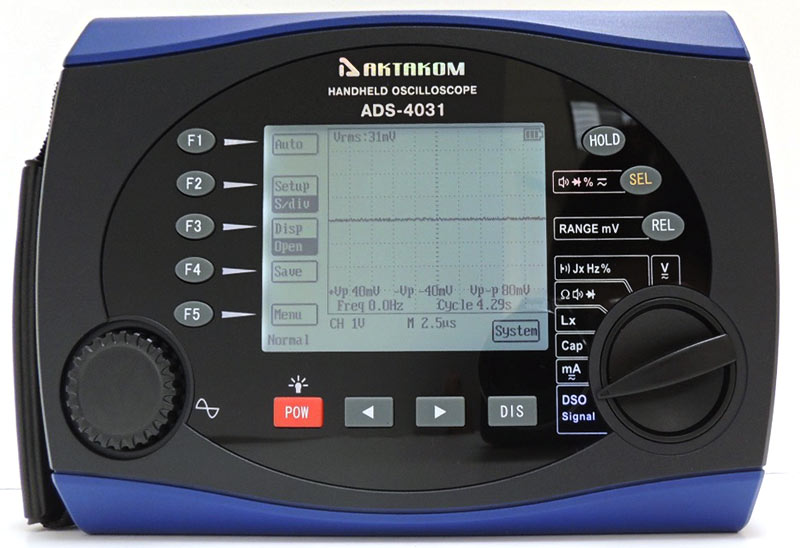

Другая новинка - ADS-4031 сочетает в одном корпусе функции сразу пяти приборов: цифрового осциллографа, функционального генератора, цифрового мультиметра, RLC-метра и частотомера.

http://www.irit.ru/upload/iblock/7f9/ads_4031_front_view.jpg

В режиме осциллографа новый многофункциональный тестер Актаком ADS-4031 имеет один канал и предназначен для работы в полосе частот от 0 до 25 МГц. Максимальная частота дискретизации - 100 Мвыб/сек, а глубина записи 4000 точек.
Синхронизация в режиме осциллографа может быть обеспечена по нарастающему и спадающему фронту, а также по видеосигналу (поле, строка).
Аналогично представленному недавно осциллографу-генератору Актаком ADS-4051 в новом многофункциональном тестере ADS-4031 имеется возможность как курсорных, так и автоматических измерений. При измерениях в амплитудной области прибор автоматически измеряет значение размаха сигнала (Vпик-пик), а также максимальное и минимальное значение амплитуды (+Vпик, -Vпик). В частотно-временной области имеется возможность автоматического измерения и отображения измеренного значения частоты и периода сигнала.
Коэффициент вертикального отклонения в ADS-4031 может устанавливаться в диапазоне от 20 мВ/дел до 50 В/дел с шагом 1-2-5, а коэффициент горизонтальной развертки - от 10 нс/дел до 2,5 с/дел.
Так же, как и в осциллографе-генераторе Актаком ADS-4051, во внутреннюю память ADS-4031 может быть записано до 40 осциллограмм с последующим их воспроизведением.

Функциональные генераторы, реализованные как в ADS-4031, так и ADS-4051 имеют практически идентичные характеристики которые описаны выше.

В качестве мультиметра новый многофункциональный тестер Актаком ADS-4031 позволяет измерять:
  • постоянное напряжение: до 2000 В;
  • переменное напряжение: до 1000 В;
  • постоянный и переменный ток до 600 мА (прямое измерение) и до 10 А (с шунтом);
  • сопротивление: до 60 МОм;
  • выполнять тест диодов и прозвонку целостности цепей.
Базовая точность измерения напряжения составляет всего 0,8%, а разрядность мультиметра - 6600 отсчетов. Диапазоны измерения могут устанавливаться, как в ручном, так и автоматическом режиме.
Следует отметить и еще одну интересную особенность нового прибора в режиме цифрового мультиметра - это возможность отображения формы сигнала (при измерении переменного напряжения и тока) на экране прибора нажатием всего одной кнопки на передней панели прибора.

В то же время, ADS-4031 может использоваться и как RLC-метр. При этом тестовая частота может устанавливаться в диапазоне до 156 кГц. В этом режиме прибор может измерять емкость до 66 мФ с наилучшим разрешением 1 пФ и индуктивность до 2 Гн (разрешение - до 0,1 мкГн).

Также, новый тестер 5 в 1 Актаком ADS-4031 может быть использован и как частотомер с диапазоном измерения от 10 Гц до 60 МГц с разрешением 0,1 мкГц и чувствительностью 500 мВ.

Следует отметить, что кроме уже перечисленных выше пяти функций, новый осциллографический тестер ADS-4031 может использоваться для выполнения ряда других дополнительных измерительных задач, в т.ч. для тестирования кварцевых генераторов в диапазоне от 32 кГц до 10 МГц, измерения коэффициента усиления по току (h21э) в диапазоне 0…1000, а также для проверки работоспособности устройств с дистанционным инфракрасным управлением (IRC -тест) .

Новые портативные многофункциональные приборы Актаком ADS-4031 и ADS-4051 доступны к поставке со склада в Москве.
