Расширение возможностей цифровых осциллографов Актаком АСК-2034

17.09.2009

Возможности популярной модели цифровых запоминающих осциллографов Актаком АСК-2034 возросли. Значительно улучшены потребительские характеристики данного осциллографа, и эти улучшения позволяют работать с бюджетной моделью на профессиональном уровне

Прежде всего, существенно вырос диапазон горизонтальной развертки. В новом варианте его значение составляет от 5 нс/дел до 100 с/дел, против 5 нс/дел…5 с/дел. Это позволяет осциллографу наблюдать более медленные сигналы.

Значительно увеличились возможности по автоизмерениям. Теперь их - 20. АСК-2034 позволяет проводить измерения: частоты, периода, среднее значения напряжения, размаха, среднеквадратического значения напряжения за один период, максимального и минимального значения напряжения, напряжения вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта. Напомним, что в старом варианте, таких автоизмерений было всего 5: частота, период, среднее, среднеквадратическое значение и амплитуда.

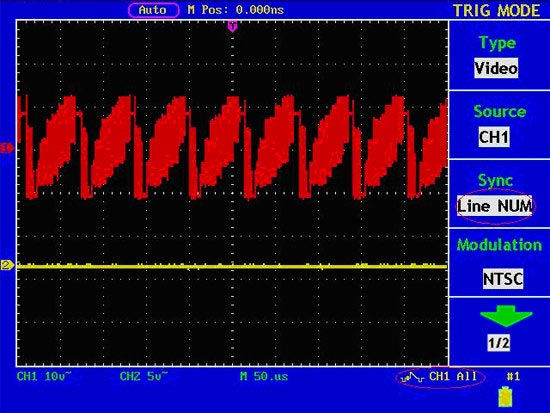

Наибольшие изменения коснулись системы синхронизации. Если в предыдущих моделях, при запуске по видеосигналу, синхронизация была возможна только по кадровому или строчному синхроимпульсу, то, теперь, возможности существенно расширились. При запуске по видеосигналу теперь возможна синхронизация не только по кадровым и строчным синхроимпульсам, но появилась возможность синхронизации по четным и нечетным полям, а, также, возможность синхронизации по конкретной строке.

Кроме того, появилась возможность установки времени удержания. Данная функция помогает рассматривать сложные сигналы, например, сигнал с амплитудной модуляцией.

Небольшие изменения затронули и внешний вид прибора: кнопки выбора каналов стали цветными (в соответствии с цветом луча на дисплее), а также, появилась кнопка Autoscale.

В ближайшее время, аналогичные изменения коснутся и цифровых осциллографов Актаком АСК-2067.

Напоминаем Вам, что цифровые осциллографы Актаком АСК-2034, АСК-2067 и АСК-2167 предназначены для исследования, тестирования и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Отличительной особенностью данных осциллографов является возможность не только питание от сети, но и питание от аккумуляторной батареи. Вес осциллографов Актаком АСК-2034 и АСК-2067 всего около 1 кг. Еще одной отличительной чертой осциллографов данного типа является большой цветной ЖК-дисплей. Его размеры, практически не имеют аналогов для данного класса приборов, составляет почти 20 см по диагонали!!! Автономное питание, небольшие массо-габаритные параметры делают данные приборы практически незаменимыми помощниками для тех, кому постоянно приходится работать в разъездах и полевых условиях. А кроме того, благодаря невысокой цене данные приборы могут оказаться полезными не только для работы в «полевых» (выездных) условиях, но и при формировании учебных лабораторий, а также для предприятий обладающих небольшим бюджетом.
