Новые модели источников питания Rigol серии DP800
08.07.2015
Ассортимент программируемых источников питания Rigol пополнился тремя новыми моделями:

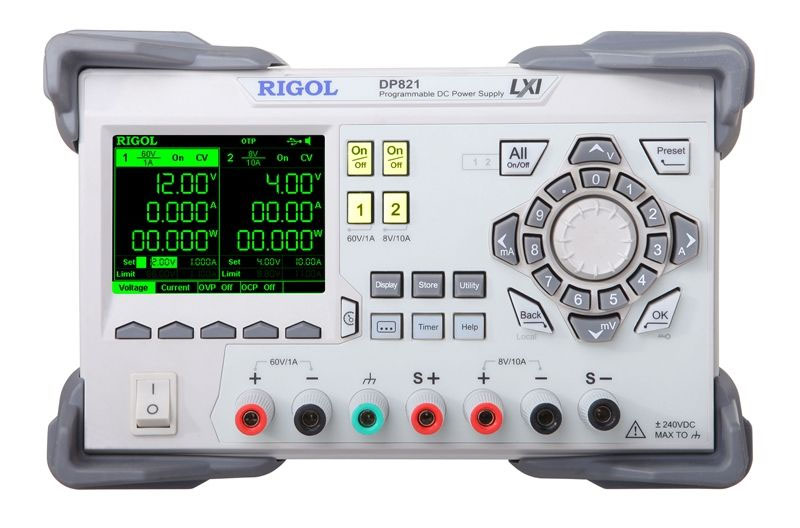

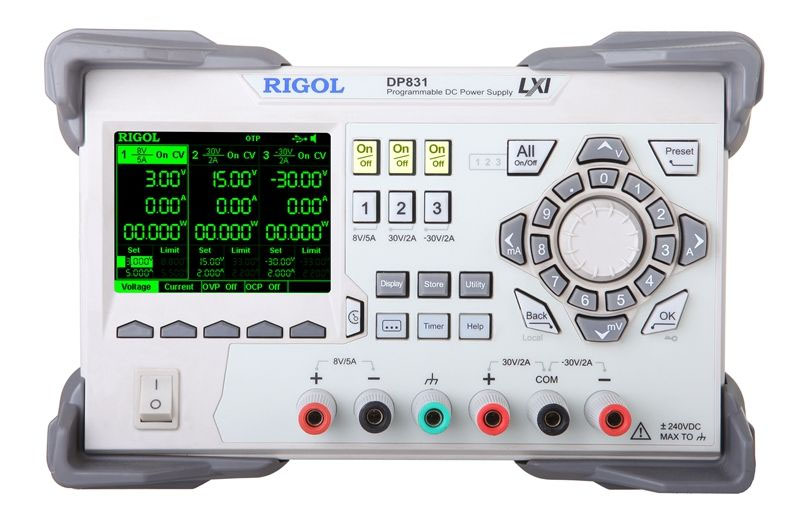

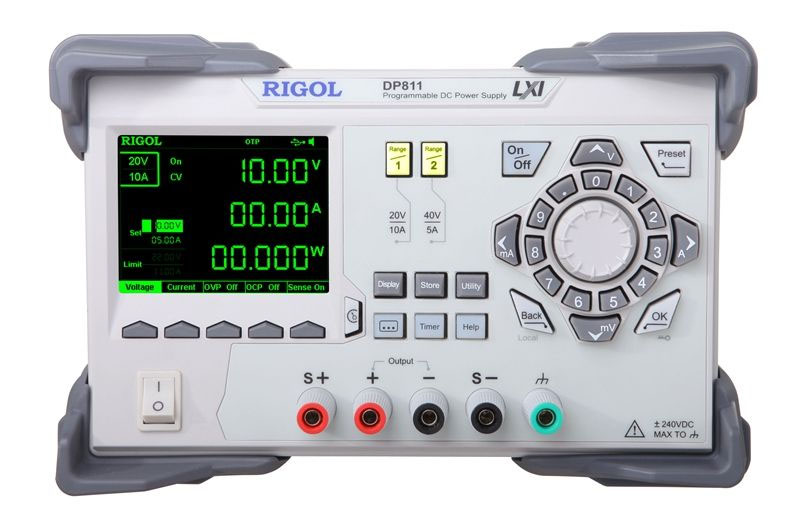

Новые источники питания являются упрощенной модификацией моделей DP811A, DP821A и DP831A.
Данные модели отличаются от базовой версии (модели с индексом A) более низким разрешение установки и считывания выходных значений, отсутствием интерфейсов RS-232 и LAN, наличием монохромного дисплея и существенно более низкой ценой.
Таким образом модельный ряд источников питания Rigol DP800 теперь состоит из восьми моделей
Характеристика / модель
| DP811 | DP811A | DP821 | DP821A | DP831 | DP831A | DP832 | DP832A |
|---|
Количество выходов (каналов)
| 1 (2 диапазона)
| 2
| 3
| 3
|
| Выходные параметры | Канал 1 (CH1) | 0…20 В/0…10 А и
0…40 В/0…5 А | 0…8 В/0…10 А
| 0…8 В/0…5 А | 0…30 В/0…3 А |
| Канал 2 (CH2) | --- | 0…60 В/0…1 А | 0…+30 В/0…2 А | 0…30 В/0…3 А |
| Канал 3 (CH3) | --- | ---
| 0…-30 В/0…2 А | 0…5 В/0…3 А |
| Максимальная мощность | | 200 Вт | 140 Вт | 160 Вт | 195 Вт
|
| Пульсации+шум (20 Гц...20 МГц) | Напряжение | <350 мкВскз/2 мВпик-пик |
| Ток | <2 мАскз |
| Базовая точность (1 год) | Напряжение | 0,05% | 0,1% (CH1) / 0,05% (CH2) | 0,1% (CH1)/ 0,05% (CH2 и CH3) | 0,05%(CH1 и CH2) / 0,1% (CH3) |
| Ток | 0,1% | 0,2% | 0,2% | 0,2% |
Разрешение программирования
| Напряжение | 10 мВ(1 мВ - опция) | 1 мВ | 10 мВ (1 мВ - опция) | 1 мВ (CH1) / 10 мВ (CH2) | 1 мВ (1 мВ - опция) (CH1)
10 мВ (1 мВ - опция) (CH2 и CH3) | 1 мВ | 10 мВ (1 мВ - опция) | 1 мВ |
| Ток | 10 мА (0,5 мА - опция) | 0,5 мА | 1 мА (0,1 мА - опция) (CH1)
10 мА (1 мА - опция) (CH2) | 1 мА (CH1) / 0,1 мА (CH2) | 1 мА (0,3 мА - опция) (CH1)
1 мА (0,1 мА - опция) (CH2 и CH3) | 0,3 мА (CH1); 0,1 мА (CH2 и CH3) | 1 мА | 1 мА |
Разрешение считывания
| Напряжение | 1 мВ (0,1 мВ - опция) | 0,1 мВ | 10 мВ (1 мВ - опция) | 1 мВ
| 1 мВ (0,1 мВ - опция) | 0,1 мВ | 10 мВ (0,1 мВ - опция) | 0,1 мВ |
| Ток | 1 мА (0,1 мА - опция) | 0,1 мА | 1 мА (0,1 мА - опция) (CH1)
10 мА (1 мА - опция) (CH2) | 0,1 мА (CH1) / 1 мА (CH2) | 1 мА (0,1 мА - опция) | 0,1 мА | 1 мА (0,1 мА - опция) | 0,1 мА |
| Разрешение отображения | Напряжение | 10 мВ (1 мВ - опция) | 1 мВ | 10 мВ (1 мВ - опция) | 10 мВ (CH1) / 1 мВ (CH2) | 10 мВ (1 мВ - опция) | 1 мВ | 10 мВ (1 мВ - опция) | 1 мВ |
| Ток | 10 мА (1 мА - опция) | 1 мА | 1 мА (0,1 мА - опция) (CH1)
10 мА (1 мА - опция)(СН2) | 0,1 мА (CH1) / 1 мА (CH2) | 10 мА (1 мА - опция) | 1 мА | 10 мА (1 мА - опция) | 1 мА |
| Интерфейсы | Стандартно: USB Device, USB Host
Стандартно (для моделей с индексом "A") / Опция (для моделей без индекса "A"): LAN, RS-232, Digital I/O
Опция: GPIB (через переходник USB-GPIB) |
Дисплей
| монохром ЖК 3,5" | цветной ЖК 3,5" | монохром ЖК 3,5" | цветной ЖК 3,5" | монохром ЖК 3,5" | цветной ЖК 3,5" | монохром ЖК 3,5" | цветной ЖК 3,5" |
В программируемых источниках питания Rigol серии DP800 можно улучшить характеристики путем приобретения различных опций:
Для активации опции не нужно возвращать прибор на завод-изготовитель. Все опции активируются программным кодом.
Среди основных преимуществ источников питания Rigol серии DP800 можно также выделить:
- Новый интуитивно понятный графический интерфейс
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
- Режимы стабилизация тока и напряжения
- Отображение информации по каждому диапазону (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
- Возможность установки задержки на выходе
- Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
- Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 сек)
- Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
- Поддержка внешнего диска
Прочитать подробнее об источниках питания Rigol можно в статье А.А.Афонского " Современные высокостабильные источники питания Rigol. Обзор"
Программируемые источники питания Rigol серии DP800 включены в Государственный Реестр средств измерений з а номером 55491-13 и могут быть поверены.
Также напоминаем о действии специального летнего предложения на складские источники питания Rigol DP821A и DP811A.
Уже сейчас можно заказать новые модели источников питания Rigol по выгодным ценам!
