Новые модели высокочастотных генераторов Актаком

25.04.2013

Модельный ряд генераторов выпускаемых под торговой маркой Актаком пополнился тремя новыми моделями высокочастотных генераторов специальной и произвольной формы: AWG-4082, AWG-4122 и AWG-4162. Генераторы данной серии являются двухканальными и имеют максимальную выходную частоту от 80 до 160 МГц (в зависимости от модели).



Новые модели генераторов используют технологию прямого цифрового синтеза (DDS), которая позволяет формировать сигналы с высокой стабильностью и точностью установки частоты (2 ppm), а также малым уровнем искажений (коэффициенте нелинейных искажений <0,1%). Кроме того, новые генераторы Актаком отличают низкий уровень фазовых шумов (-116 дБн/Гц@100 кГц) и высокое разрешение (1 мкГц)

Для генерации сигналов различных форм в генераторах Актаком AWG-4082, AWG-4122 и AWG-4162 используется быстродействующий ЦАП с высоким разрешением 14-бит. При этом максимальная частота дискретизации составляет 500 Мвыб/сек, а длина памяти при формировании сигналов произвольной формы - 512 К (канал CH2) и 16 К (канал CH1).

В новых высокочастотных генераторах Актаком AWG-4082, AWG-4122 и AWG-4162 предусмотрена возможность формирования пяти стандартных форм сигналов ( синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум) нажатием кнопок быстрого доступа, а также напряжения постоянного тока и сигналов специальной формы (36 типов) записанных во внутреннюю память прибора.









Кроме того в новых генераторах Актаком можно формировать модулированные сигналы (АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ), предусмотрен режим свипирования и формирования пачек импульсов. Отличительной чертой новой серии генераторов является возможность формирования импульсных сигналов с длительностью от 12 нс, регулируемым фронтом нарастания/спада от 6 нс до 6 с и низким уровнем джиттера и разрешением при установке параметров всего 100 пс!!!.
Все модели новых генераторов имеют переключаемое выходное сопротивление 1 МОм / 50 Ом, что обеспечивает необходимое согласование при их подключении к нагрузке. При 50-ти омной нагрузке амплитуда выходного сигнала может быть установлена от 1 мВп-п до 10 Вп-п (на частотах до 40 МГц)

Высокочастотные генераторы Актаком AWG-4082, AWG-4122 и AWG-4162 имеют встроенный частотомер с полосой от 100 мГц до 200 МГц с возможностью измерения частоты, периода, длительности импульса, коэффициента заполнения. Как и все генераторы Актаком новые модели имеют удобное меню и расположение органов управления.

В генераторах AWG-4082, AWG-4122 и AWG-4162 применяется большой графический TFT дисплей (диагональ 11 см, разрешение 480х272) с поддержкой отображения формы сигнала и выходных параметров.

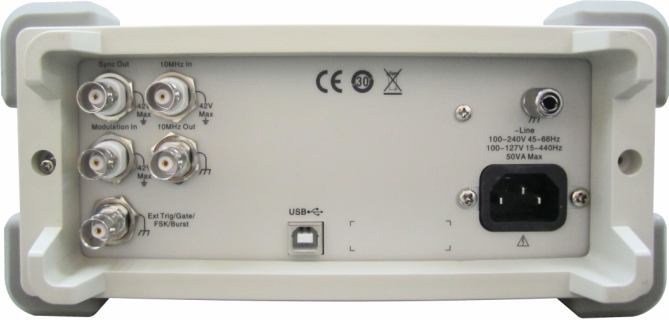

Новые модели имеют обширные возможности синхронизации, запуска и тактирования. На задней панели приборов расположены: вход для внешней модулирующей частоты (Modulation On), вход/выход синхрозапуска и стробирования (Ext Trig/Gate), выход синхроимпульса (Sync Out), вход/выход внешнего опорного генератора (10 MHz In/ 10MHz Out), однократный (ручной) или автоматический запуск.



Новые высокочастотные цифровые генераторы Актаком AWG-4082, AWG-4122 и AWG-4162 снабжены интерфейсами USB-device - для сохранения информации и USB-host - для управления приборами от персонального компьютера при помощи SCPI-команд. Новые модели расширяют ассортимент популярнейших генераторов Актаком серии AWG-4xxx (AWG-4105, AWG-4110, AWG-4150) в более высокочастотную область (до 160 МГц).

Дружеский интерфейс, превосходные характеристики по разрешению, высокая функциональность, возможность формирования модулированных сигналов, в сочетании с небольшими габаритами и весом делают универсальные генераторы Актаком AWG-4105, AWG-4110, AWG-4150, AWG-4082, AWG-4122 и AWG-4162, одними из наилучших по соотношению цена/возможности на российском рынке измерительной техники.

Ждем Ваших заказов!
