Компактные осциллографы-мультиметры Актаком ADS-204x с полосой пропускания 200 МГц

14.09.2022

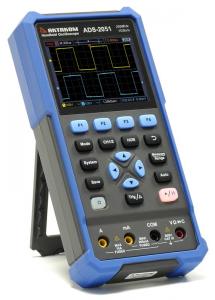

Совсем скоро произойдет новое расширение модельного ряда портативных осциллографов-мультиметров Актаком за счет двух приборов ADS-2050 и ADS-2051 с полосой пропускания осциллографа 200 МГц.

Благодаря этому в линейке ADS-204x/205х станет уже восемь комбинированных приборов, которые различаются полосами пропускания двухканального осциллографа 40 (ADS-2044, ADS-2045), 70 (ADS-2046, ADS-2047), (ADS-2048, ADS-2049) или 200 МГц (ADS-2050, ADS-2051), а также наличием или отсутствием встроенного генератора сигналов (эта функция имеется у моделей с нечетными индексами). Вне зависимости от модели все приборы имеют 4 1/2 разрядный TrueRMS мультиметр с восемью измерительными функциями. Несмотря на небольшие размеры и вес приборы серии ADS-204x/205х обладают потрясающей функциональностью и, с учетом невысокой цены, они являются незаменимым помощниками при работах в полевых условиях.

	ADS-2044	ADS-2045	ADS-2046	ADS-2047	ADS-2048	ADS-2049	ADS-2050	ADS-2051
Функции	Осциллограф-мультиметр	Осциллограф-мультиметр-генератор сигналов	Осциллограф-мультиметр	Осциллограф-мультиметр-генератор сигналов	Осциллограф-мультиметр	Осциллограф-мультиметр-генератор сигналов	Осциллограф-мультиметр	Осциллограф-мультиметр-генератор сигналов
Осциллограф
Кол. каналов	2
Макс. полоса пропускания	40 МГц	40 МГц	70 МГц	70 МГц	100 МГц	100 МГц	200 МГц	200 МГц
Макс. частота дискретизации	250 Мвыб/с				500 Мвыб/с		1 Гвыб/сек
Скорость захвата	10000 осц/с
Макс. глубина записи	8 К точек
Вертикальное разрешение	8 бит
Горизонтальная развертка	5 нс/дел ~ 1000 с/дел				2 нс/дел ~ 1000 с/дел
Коэффициент вертикального отклонения	10 мВ/дел ~ 10 В/дел
Измерения	Курсорные, автоматические (7 типов)
Мультиметр
Разрядность	4½ разряда, 20000 отсчетов
TrueRMS	да
Функции измерения	напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
Генератор сигналов специальной формы (только для ADS-2045, ADS-2047, ADS-2049, ADS-2051)
Кол. выходов	1
Частота генерации	0,1 Гц ~ 25 МГц
Формы сигнала	4 основных (синусоидальная, прямоугольная, пилообразная, импульсная) + 8 специальных
Вертикальное разрешение	14 бит
Выходная амплитуда	20 мВп-п ~ 5 Вп-п (HighZ), 10 мВп-п ~ 2,5 Вп-п (50 Ом)
Общие характеристики
Питание	2 Li-ion аккумулятора х 2200 мАч
Интерфейсы	USB тип С
Дисплей	Цветной ЖК дисплей с TFT матрицей размером 320х240 точек, диагональ 3,5”
Габаритные размеры/вес	198 х 96 х 38 мм / 600 г

Питание приборов данной серии производится от двух литий-ионных аккумуляторов общей мощностью 4400 мАч, причем предусмотрена возможность зарядки от USB интерфейса. На полном заряде компактные осциллографы Актаком ADS-204x могут работать до 6 часов. Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК. Управление приборами возможно при помощи SCPI-команд.

Следите за нашими обновлениями!

Скоро будут интересные новинки!
