ADIO8 Aktakom Digital IO 8 Программное обеспечение

ADIO8 Aktakom Digital IO 8 Программное обеспечение

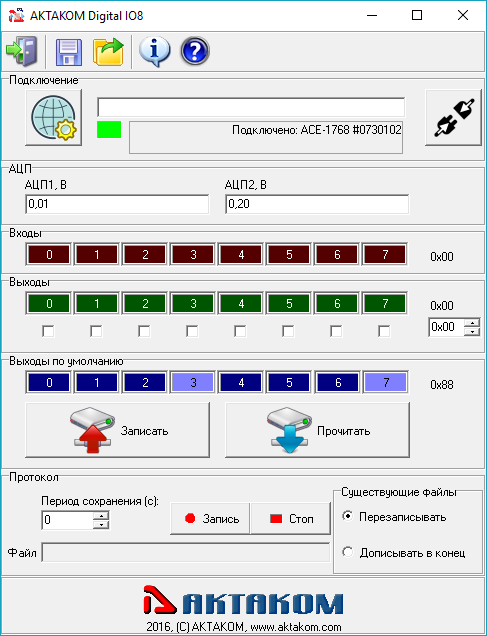

ADIO8 Aktakom Digital IO 8 Программное обеспечение - Главное окно
Совместимо с Windows®

Программа AKTAKOM Digital IO8 служит для управления модулями дискретного ввода-вывода AKTAKOM ACE-1748 и ACE-1768. Приложение предоставляет возможность использовать все функции прибора и протоколировать события в файл.

Розничная цена: 6 516,00 руб.

НДС включён в цену

В корзину Быстрый заказ
(без регистрации)



НАЗНАЧЕНИЕ

Программа AKTAKOM Digital IO8 служит для полнофункционального управления поддерживаемыми приборами, одновременно к программе может быть подключен только один прибор.

СОВМЕСТИМОЕ ОБОРУДОВАНИЕ

Модули дискретного ввода-вывода AKTAKOM ACE-1748 и ACE-1768, которые имеют 8 входов и 8 выходов. Поддерживаются интерфейсы USB и Ethernet.

ВОЗМОЖНОСТИ

Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключенных к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию выбранных экземпляров приборов.

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов), управление выходами, чтение состояния входов и аналогово-цифровых преобразователей прибора.

В приложении присутствует возможность протоколирования состояния прибора, как через указанные промежутки времени, так и по событию (изменение состояния входов или выходов). Данные протоколирования сохраняются в указанный пользователем файл формата “CSV”. Просмотреть содержимое этого файла возможно при помощи любого приложения для работы с текстом или электронными таблицами.

ИНТЕРФЕЙС

Программа AKTAKOM Digital IO8 имеет понятный и удобный интерфейс. Главное окно программы содержит управляющие элементы, позволяющие влиять на работу программы и индикаторов, используемых для отображения необходимой информации. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию. Для удобства пользователя некоторые элементы интерфейса программы имеют всплывающие подсказки.

Главное окно программы – масштабируемое и может работать в полноэкранном режиме.

Программа AKTAKOM Digital IO8 имеет:
  • верхнюю кнопочную панель
  • Группа "Подключение"
  • Содержит элементы для поиска и подключения прибора к программе.
  • Группа "АЦП"
  • Показывает результаты измерений по двум встроенным аналого-цифровым преобразователям прибора в Вольтах. Диапазон измерений от 0 до 3В
  • Группа меню “Входы”
    Данная группа предназначена для индикации состояния входных каналов. Группа “Входы” состоит из 8 индикаторов, которые показывают текущее состояние входов прибора ACE-1768. Если индикатор отображается не ярким цветом, то разность потенциалов на соответствующем входном канале соответствует логическому нулю. Если цвет индикатора яркий, то разность потенциалов соответствует логической единице. Номер индикатора соответствует номеру канала. Справа от индикаторов выводится код состояния входов в шестнадцатеричном виде.
  • Группа меню “Выходы (состояние)”
    ­ Эта группа предназначена индикации состояния выходов. Группа “Выходы(состояние)” включает в себя 8 индикаторов, которые показывают
    текущее состояние выходных каналов прибора. Если индикатор отображается не ярким цветом, то ключ соответствующего выходного канала разомкнут. Если цвет индикатора яркий, то ключ замкнут. Номер индикатора соответствует номеру канала. Справа от индикаторов выводится код состояния выходов в шестнадцатеричном виде.
  • Группа меню “Выходы (управление)”
    ­ Для коммутации контактов соответствующего выходного канала необходимо установить галочку в позиции, номер которой соответствует каналу. Номер управляющего элемента соответствует номеру канала. Справа от индикаторов имеется управляющий элемент для задания кода состояния выходов в шестнадцатеричном виде.
  • Группа меню “Состояние выходов по умолчанию”
    Эта группа содержит 8 индикаторов, которые показывают текущее состояние на выходах прибора. Если индикатор отображается не ярким цветом, то соответствующий ключ на выходе разомкнут. Если цвет индикатора яркий, то ключ замкнут. Справа от индикаторов выводится код состояния выходов в шестнадцатеричном виде.
  • Группа меню “Протокол”
    Группа “Протокол” предназначена для управления записью событий в файл протокола и содержит информационные и управляющие элементы
  • Группа меню “Устройство”
    Содержит элементы для поиска и подключения прибора к программе.
Сетевые настройки.

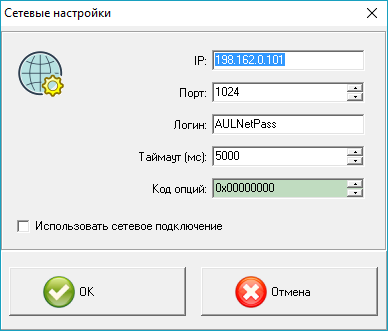

Окно сетевых настроек показано на следующем рисунке:

IP: поле ввода IP-адреса или имени сервера.
Порт: номер порта подключаемого устройства (по умолчанию 1024).
Логин: строка-логин для подключения устройства (по умолчанию
AULNetPass).
Таймаут (мс): таймаут для подключения устройства, в миллисекундах (по
умолчанию 5000 мс).
Код опций: битовые флаги опций сетевого подключения (для опытных
пользователей, по умолчанию 0).
Использовать сетевое подключение: переключатель сетевого/
локального подключения. Снимите эту метку, чтобы использовать подключение по
USB.
ОК: кнопка подтверждения изменений. Окно диалога настроек будет
закрыто и приложение попытается подключиться к прибору, используя новые
настройки.
Отмена: кнопка отмены. Окно будет закрыто без сохранения изменения

Дистанционное управление

Программа AKTAKOM Digital IO8 обеспечивает дистанционное управление модулем ввода-вывода ACE-1768 по интерфейсу USB или по локальной сети Ethernet. При использовании USB интерфейса гальваническая развязка с “землей” прибора и устройством управления не обеспечивается. Если необходимо гальванически развязать устройство управления и модуль ACE-1768 необходимо использовать подключение по Ethernet. При подключении модуля ACE-1768 к компьютеру при помощи USB и Ethernet интерфейса одновременно обмен будет возможен только по интерфейсу USB.

Управление по USB

Для управления модулем ввода-вывода ACE-1768 по интерфейсу USB необходим подсоединить устройство к компьютеру при помощи USB-кабеля типа A-B(mini). Запустить программу AKTAKOM Digital IO8. Программа должна автоматически подключиться к прибору. Если подключения не произошло, необходимо нажать кнопку вызова диалогового окна сетевых настроек

, в появившемся окне снять галочку “Использовать сетевое подключение” и нажать кнопку “Ок”.

Об успешном соединении сигнализирует появление в группе “Подключение” зеленого индикатора и строки, содержащей надпись “Подключено:”, название и серийный номер прибора. На рисунке ниже - это строка “Подключено: ACE-1768 #*******



Управление по Ethernet

Прежде чем, осуществлять подключение прибора ACE-1768 к программе по Ethernet необходимо настроить сетевые параметры прибора. Изменение сетевых параметров возможно только, если прибор ACE-1768 подключен через интерфейс USB. Программа AKTAKOM Digital IO8 не имеет возможности изменять сетевые настройки прибора, необходимо воспользоваться программой ANC (AKTAKOM Net Configurator). При помощи программы AKTAKOM Net Configurator требуется настроить следующие параметры: IP-адрес, маску подсети, шлюз, порт и логин. Конкретные значения первых четырех параметров зависят от конфигурации сети и могут быть получены от системного администратора управляющего этой сетью. Параметр логин отвечает, за доступ к прибору и может устанавливаться пользователем по своему усмотрению.

После настройки сетевых параметров прибора необходимо отключить прибор ACE-1768 от USB-порта компьютера и подключить его при помощи USB-кабеля к специализированному сетевому адаптеру питания и зарядки USB-устройств.

После того, как сделаны все необходимые сетевые настройки и на прибор подано питание от внешнего адаптера, можно запустить программное обеспечение AKTAKOM Digital IO8. Для подключения по сети Ethernet из программы AKTAKOM Digital IO8 необходимо:

- при помощи нажатия на кнопку вызвать диалоговое окно сетевых настроек прибора;

- в полях IP-адрес, порт, логин окна сетевых настроек, установить такие же значения, какие были записаны в прибор при помощи программы AKTAKOM Net Configurator.

- установить галочку “Использовать сетевое подключение”

- в окне сетевых настроек нажать кнопку “ОК”.

После этого, программа должна подключиться к прибору ACE-1768. В случае успешного подсоединения в группе “Подключение” появляется зеленый индикатор и строка, содержащая надпись “Подключено:”, способ физического подключения, имя сервера и полное имя прибора:


Область применения

· Управления и контроль

· Лабораторные системы автоматизации

· Тестовые системы

· Системы промышленной автоматизации

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.
