RIGOL RSA3045N Анализатор спектра реального времени

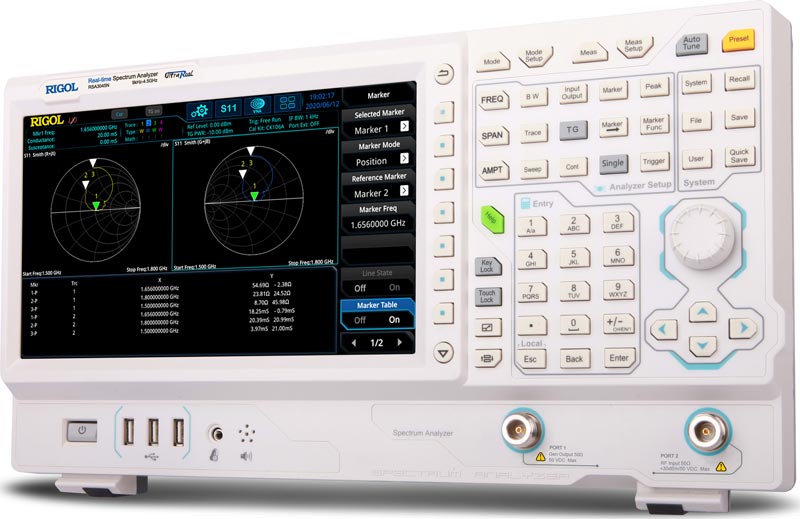

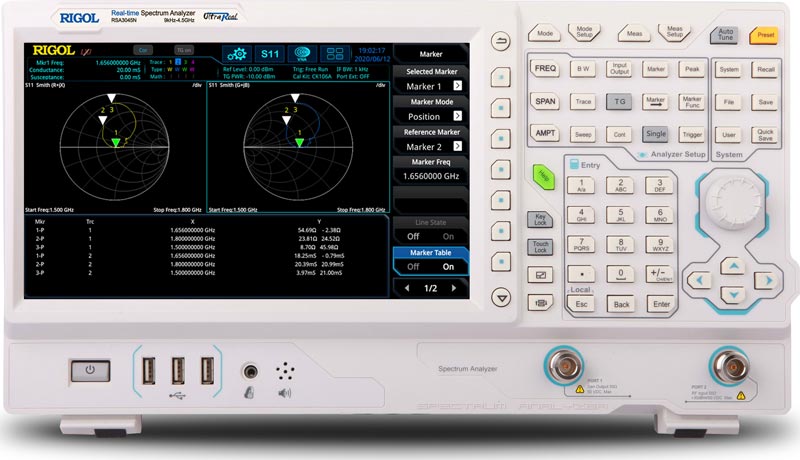

RSA3045N Анализатор спектра реального времени - вид спереди

◄ ►

Торговая марка:
Спецификация (PDF): Загрузить

Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA), векторный анализатор (VNA). Полоса от 9 кГц до 4,5 ГГц. Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm). GPSA: полоса обзора: нулевая, от 100 Гц (от 10 Гц - опция) до макс. частоты; разрешение 2 Гц; фильтр ПЧ: 10 Гц...3 МГц (1 Гц…10 МГц опция), ЭМС фильтры; видеофильтр: 1 Гц…10 МГц; фазовый шум: -112 дБн @ 1 МГц; средний уровень собственного шума DANL: -141 дБм (без п/у), -161 дБм (с п/у, опция); диапазон измерения: DANL...+30 дБм. RTSA: полоса захвата 10 МГц (25 МГц и 40 МГц опция); мин. длительность событий 9,3 мкс (до 7,45 мкс опция), SFDR <-50 дБн/Гц, 6 типов окон. VNA: тип S11, S21, DTF, полоса 1 кГц...10 МГц. Трекинг-генератор: 100 кГц...4,5 ГГц. Цветной дисплей 10,1" (1024х600). Интерфейсы LAN, USB, HDMI. Размеры 410 х 224 х 135 мм, масса 4,95 кг.

Розничная цена: 1 077 546,00 руб.

НДС включён в цену

На заказ

Участвует в акции

Опции в подарок!

При покупке данного анализатора спектра Вы получите БЕСПЛАТНО опции расширения функциональности

Подробности...

В корзину Быстрый заказ
(без регистрации)

Анализатор спектра Rigol RSA3045N может работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA). Кроме того в анализаторе RSA3045N имеется возможность использования его в качестве векторного анализатора для измерения S-параметров. В приборе применена инновационная технология Ultra-Real, которая обладает рядом преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа до 40 МГц (опция), скорость обработки до 146484 преобразований в секунду.

Для наибольшего удобства анализа и обработки полученной информации анализатор спектра Rigol RSA3045N имеет семь режимов визуализации в режиме реального времени.

Анализатор спектра Rigol RSA3045N предоставляет пользователю гибкий интерфейс управления, благодаря наличию большого сенсорного дисплея с разрешением 1024×600 пикселей. Пользователь может осуществлять управление как с помощью кнопок и переключателей на передней панели, так и с помощью прикосновений к экранному меню и движениями пальцев по экрану прибора.

В анализаторе спектра реального времени Rigol RSA3045N имеется возможность активации опции расширенных измерений. Эта опция позволяет выполнять измерения: мощности во временном интервале, мощности в соседних каналах, мощности в канале, занимаемой полосы частот, полосы излучения, отношения сигнал/шум, гармонических искажений, интермодуляционных искажений третьего порядка и др.

Технические характеристики

Характеристики

Параметры

Значения

Для всех измерительных режимов

ЧАСТОТА

Частотный диапазон

9 кГц…4,5 ГГц

ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ

Опорная частота

10 МГц

Точность после калибровки

стандартно

<1 ppm

опция OCXO-C08

<0,1 ppm

Температурная стабильность источника опорной частоты (0~50 °C)

стандартно

<0,5 ppm

опция OCXO-C08

<0,005 ppm

Старение

стандартно

<1 ppm/год

опция OCXO-C08

<0,03 ppm/год

Режим стандартного анализатора спектра со свипированием (GPSA)

ЧАСТОТА

Маркер

Разрешение

± полоса обзора / (кол. точек развертки-1)

Погрешность

± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)

Счетчик частоты

Разрешение

1 Гц

Погрешность

± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)

Полоса обзора

Диапазон

Нулевая, 100 Гц...максимальная частота (штатно)
Нулевая, 10 Гц...максимальная частота (с опцией RSA3000-BW1)

Разрешение

2 Гц

Погрешность

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов (500 МГц, 20~30 °C)

1 кГц

<-90 дБн/Гц

10 кГц

<-100 дБн/Гц; <-102 дБн/Гц (тип.)

100 кГц

<-100 дБн/Гц; <-102 дБн/Гц (тип.)

1 МГц

<-110 дБн/Гц; <-112 дБн/Гц (тип.)

Полоса пропускания

Разрешение ПЧ RBW (-3 дБ )

10 Гц… 3 МГц, с шагом 1-3-10 (штатно)
1 Гц… 10 МГц, с шагом 1-3-10 (с опцией RSA3000-BW1)

Погрешность RBW

<5%

Избирательность (60 дБ/3 дБ)

<5:1

Разрешение видео VBW (-3 дБ )

1 Гц… 10 МГц, с шагом 1-3-10

Разрешение RBW (-6 дБ )
с опцией RSA3000-EMC

200 Гц, 9 кГц, 120 кГц, 1 МГц

АМПЛИТУДА

Измерение уровня (fц ≥ 10 МГц)

Диапазон (fц≥10 МГц)

Уровень собственных шумов … +30 дБм

Максимальный уровень на входе

Постоянное напряжение

50 В

Макс. уровень CW RF Power

+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.

- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.

Макс. опасный уровень CW RF Power

+33 дБм (2 Вт)

Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц

без предусилителя

9 кГц...100 кГц

<-120 дБм (тип.)

100 кГц...20 МГц

<-135 дБм, <-140 дБм (тип.)

20 МГц…2,7 ГГц

<-138 дБм, <-141 дБм (тип.)

2,7 ГГц…3,0 ГГц

<-136 дБм, <-141 дБм (тип.)

3,0 ГГц…4,5 ГГц

<-136 дБм, <-140 дБм (тип.)

с предусилителем (опция RSA3000-PA)

100 кГц...20 МГц

<-152 дБм, <-160 дБм (тип.)

20 МГц…2,7 ГГц

<-158 дБм, <-161 дБм (тип.)

2,7 ГГц…3,0 ГГц

<-156 дБм, <-161 дБм (тип.)

3,0 ГГц…4,5 ГГц

<-154 дБм, <-159 дБм (тип.)

Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя

100 кГц…3,0 ГГц

<0,7 дБ; <0,5 дБ (тип.)

3,0 ГГц…4,5 ГГц

<0,9 дБ; <0,5 дБ (тип.)

с предусилителем (опция RSA3000-PA)

100 кГц…3,0 ГГц

<1,0 дБ; <0,5 дБ (тип.)

3,0 ГГц…4,5 ГГц

<1,2 дБ; <0,5 дБ (тип.)

Отображение уровня

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала

0 до опорного уровня

Количество точек

801

Количество графиков

Тип детектора

обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000-EMC)

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Аттенюатор

Диапазон ослабления

0…50 дБ, с шагом 1 дБ

Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл):

<0,3 дБ

Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 °C)

<0,3 дБ

Установка опорного уровня

Логарифмическая шкала

-170 дБм…+30 дБм с шагом 0,01 дБ

Линейная шкала

707 пВ...7,07 В; 0,11% разрешение

Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 ºC to 30 °C)

1,0 дБ

Погрешность переключения RBW

1 Гц...1 МГц

<0,1 дБ

3 МГц, 10 МГц

<0,3 дБ

Предусилитель (опция RSA3000-PA)

Частотный диапазон

100 кГц…4,5 ГГц

Усиление

20 дБ

КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)

300 кГц…4,5 ГГц

<1,6 дБ

Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)

SHI : +45 дБм

Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)

TOI: +10 дБм , типично +15 дБм

Комбинационные искажения

<-60 дБн

Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)

<-90 дБм, <-100 дБм, типично

РАЗВЕРТКА

Время развертки

Нулевой обзор

1 мкс…4000 с

Полоса обзора ≥10 Гц

1 мс... 6000 с

Погрешность времени развертки

Нулевой обзор

Полоса обзора ≥10 Гц, RBW ≥1 кГц

Тип запуска

непрерывный, однократный

ЗАПУСК

Источник

свободный, внешний 1, внешний 2, видео

Задержка

Нулевой обзор

0...500 мс

Полоса обзора ≥10 Гц

0...500 мс

ТРЕКИНГ-ГЕНЕРАТОР

Частотный диапазон

100 кГц...4,5 ГГц

Выходной уровень

Диапазон

-40 дБм...0 дБм

Разрешение

1 дБ

Нелинейность (отн. 50 МГц)

±3 дБ

Режим анализатора спектра реального времени (RTSA)

Основные параметры RTSA

Полоса анализа в реальном времени

Стандартно

10 МГц

Опция RSA3000-B25

25 МГц

Опция RSA3000-B40

40 МГц

Мин. длительность для гарантированного захвата сигналов 100% POI

Стандартно

9,3 мкс

Опция RSA3000-B25

7,82 мкс

Опция RSA3000-B40

7,45 мкс

Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW , мкс
(макс. полоса обзора, окно Kaise)

Полоса обзора	RBW1	RBW2	RBW3	RBW4	RBW5	RBW6
40 МГц	26,9	16,9	11,9	9,32	8,07	7,45
25 МГц	38,9	22,9	14,9	10,9	8,82	7,82
10 МГц	86,8	46,8	26,8	16,8	11,8	9,30
1 МГц	807	407	207	107	56,3	31,3

Тип детектора

выборка, положительный пиковый, отрицательный пиковый, среднее

Количество графиков

Тип окна

Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian

Разрешение (для окна Kaiser)

обеспечивает 6 RBW для каждого окна, кроме прямоугольного;

Полоса обзора

Мин. диапазон / Макс. диапазон

40 МГц

100 кГц / 3,21 МГц

25 МГц

62,8 кГц / 2,01 МГц

10 МГц

25,1 кГц / 804 кГц

1 МГц

2,51 кГц / 80,4 кГц

100 кГц

251 Гц / 8,04 кГц

Максимальная частота дискретизации

51,2 Мвыб/сек

Скорость БПФ (FFT)

146484 FFT/сек

Количество маркеров

Разрешение по амплитуде

0,01 дБ

Количество точек по частоте

801

Время захвата (макс. дискретизация)

>156,5 мкс

Амплитуда

Неравномерность АЧХ

<0,5 дБ

SFDR

<-50 дБн/Гц

Режим Density (Спектральная плотность)

Диапазон плотности

0...100% с шагом 0,1%

Мин. полоса обзора

5 кГц

Персистенция

32 мс...10 с

Режим Spectrogram (Спектрограмма)

Глубина памяти

8192 точки

Динамический диапазон (охват. Bitmap)

200 дБ

Режим PvT
(Распределение мощности во времени)

Мин. время захвата

187,9 мкс

Макс. время захвата

40 с

Источник запуска

внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT

Запуск по частотной маске FMT

Диаграмма запуска

спектральная плотность, спектрограмма, обычная, PVT

Разрешение запуска

0,5 дБ

Критерии запуска

входит, выходит, внутри, снаружи, входит-выходит, выходит-входит

Режим векторного анализатора (VNA)

Параметры измерения

Частотный диапазон

100 кГц…4,5 ГГц

Типы измерений

Отражение (S11), передача (S21), расстояние до неоднородности (DTF)

Полоса измерения

1 кГц...10 МГц с шагом 1-3-10

Количество точек данных

от 101 до 10001; по умолчанию 201

Типы трасс

память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума

Количество маркеров

Калибровка

открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект

Измерение передачи (S21)

Выходная мощность

-10 дБм

Формат

линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка

Диапазон измерения

-500 G...500 G

Разрешение

Log: 100f; Lin 1a

Динамический диапазон
(RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50)

80 дБ (ном.)

Измерение отражения (S11)

Выходная мощность

-10 дБм

Формат

линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag)

Диапазон измерения

-500 G...500 G

Разрешение

Log: 100f; Lin 1a

КСВН

-500 G...500 G

Эффективная направленность с CK106A
( Log Mag, Average=50)

> 40 дБ (ном.)

Измерение расстояния до неоднородности (DTF)

Выходная мощность

0 дБм

Формат

линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН

Максимальная длина кабеля

(8 м × 10E10 м × коэффициент замедления / полоса обзора)

Разрешение определения повреждения

(1,5 м × 10E8 м × коэффициент замедления / полоса обзора)

Тип окна

Gaussian, Flattop, Rectangular, Hanning, Hamming

Коэффициент замедления

0.1 ~ 1

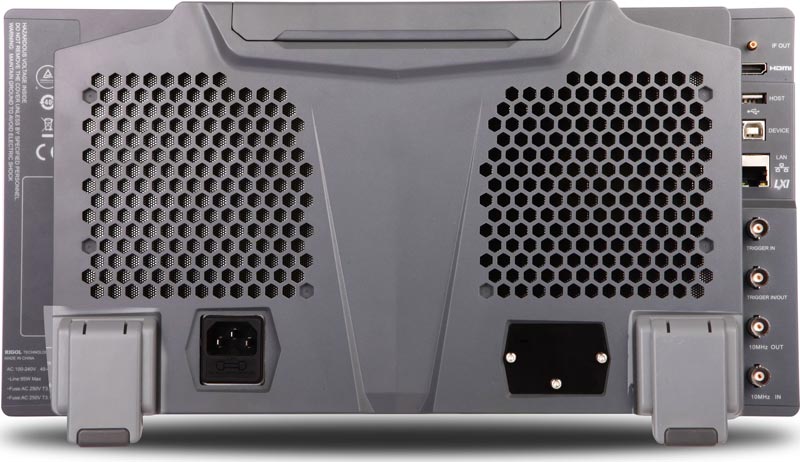

ВХОДЫ / ВЫХОДЫ

Разъемы на передней панели

RF вход (ВЧ вход)

Разъем N-типа (female)
Импеданс 50 Ом

Выход трекинг-генератора

Разъем N-типа (female)
Импеданс 50 Ом

Вход / Выход источника опорного сигнала

Внутренний источник

Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом

Внешний источник

Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом

Вход/Выход внешнего запуска

Вход внешнего запуска 1

Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень

Вход внешнего запуска 2 /
Выход синхронизации

Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень

Другие разъемы

IF выход (выход ПЧ)

Частота 430 МГц±20 МГц
Разъем SMB (male)
Импеданс 50 Ом

Интерфейсы

USB Host (4 порта)

Разъем A-plug
Версия 2.0

USB Device

Разъем B-plug
Версия 2.0

LAN

Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device

HDMI

Разъем A-plug
Протокол HDMI 1.4b

ОБЩИЕ ДАННЫЕ

Дисплей

Тип

Емкостной мультитач

Разрешение

1024 х 600 пикселей

Размер

10,1"

Количество цветов

24 бит

Поддержка принтера

Сетевой принтер

Память

Внутренняя

512 Мб

Внешняя

USB-флэш накопитель

Питание

Напряжение

AC 100 В… 240 В

Частота

45 Гц… 440 Гц

Потребляемая мощность

55 Вт (тип.), макс. 90 Вт (со всеми опциями)

Габаритные размеры

410 x 224 х 135 мм

Масса

4,95 кг

Рабочая температура

0 ºC …50 ºC

Стандартная комплектация

Анализатор спектра
Кабель питания
Краткое руководство по эксплуатации

Дополнительная комплектация

Видео

Анализаторы спектра RIGOL серий RSA3000N и RSA5000N

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данного анализатора спектра?

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 90% при температуре 25 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора. Не допускается подача внешнего сигнала с неправильной полярностью. Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа. Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования. Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Назад в раздел
