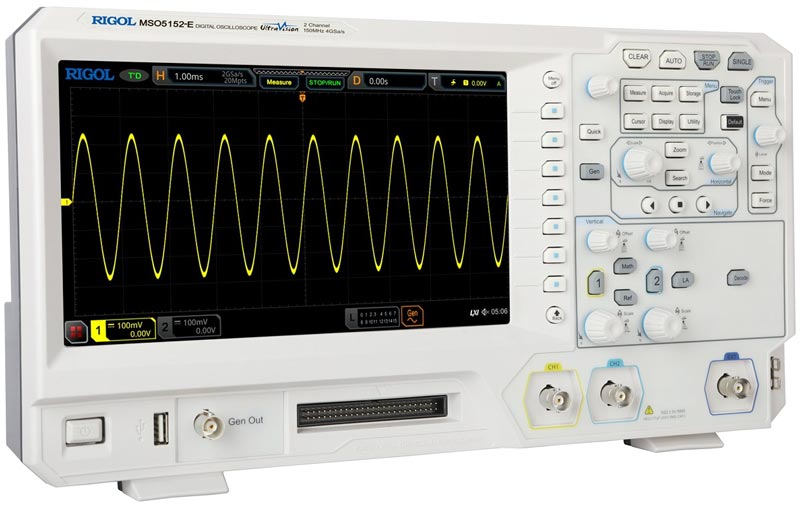

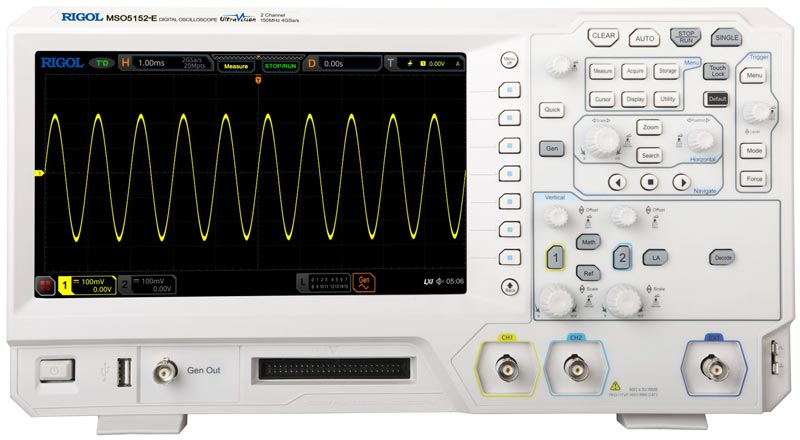

MSO5152-E Rigol Цифровой осциллограф
MSO5152-E Rigol Цифровой осциллограф
|
|
|
Торговая марка:
Спецификация (PDF): Загрузить
- 2 аналоговых + 16 цифровых (опция) каналов
- Полоса пропускания 150 МГц
- Максимальная частота дискретизации 4 Гвыб/с
- Максимальная память 50 М точек (100 М - опция)
- Анализ осциллограмм до 450000 кадров
- Анализатор протоколов (опция)
|
Розничная цена:
недоступно
НДС включён в цену
На заказ
|
Цифровой осциллограф Rigol MSO5152-E может объединять в одном корпусе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций, что позволяет применять осциллограф Rigol MSO5152-E для решения практически любых измерительных задач. Кроме того, осциллограф Rigol MSO5152-E позволяет строить диаграммы Боде (логарифмические амплитудно-фазовые частотные характеристики), что позволяет превратить осциллограф в измеритель АЧХ.
В цифровом осциллографе Rigol MSO5152-E используется новейшая разработка компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 4 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 100 М точек, скорость захвата осциллограмм до 500000 осц/с, а максимальный размер кадров при анализе осциллограмм - до 450000. В цифровом осциллографе Rigol MSO5152-E применен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным, а также предоставляет возможность использовать зональный триггер.
Технические характеристики
|
Характеристика
|
Значение
|
|
Полоса пропускания
|
150 МГц
|
Режим дискретизации
|
Реальное время
|
|
Количество каналов
|
2 аналоговых + 16 цифровых (опция PLA2216)
|
Макс. скорость захвата осциллограмм
|
≥300000 осц./сек
|
|
Регистрация
|
Режим
|
Обычный
Пиковый детектор: 500 пс
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение 12 бит
|
Макс. дискретизация (реальное время)
|
Аналоговые каналы:
4 Гвыб/сек (2 Гвыб/сек - все каналы)
|
Цифровые каналы:
1 Гвыб/сек на канал
|
|
Глубина записи
|
Аналоговые каналы:
50 М точек (25 М точек - все каналы) - стандартно
100 М точек (50 М точек - все каналы) - опция MSO5000-E-1RL
|
Цифровые каналы:
25 М точек
|
|
Параметры вертикальной системы
|
Аналоговые каналы
|
|
Связь по входу
|
открытый, закрытый, земля
|
Входной импеданс
|
1 MОм ±1% || 17 пФ ±3 пФ
|
Учет ослабления пробников
|
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
|
|
Определение пробников
|
автоматическое определение пробников Rigol
|
|
Макс. входное напряжение
|
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
|
Вертикальное разрешение
|
8 бит
|
|
Вертикальное отклонение
|
500 мкВ/дел ~ 10 В/дел
|
|
Диапазон смещения
|
±1 В (500 мкВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел)
±100 В (265 мВ/дел ~ 10 В/дел )
|
|
Динамический диапазон
|
±5 дел (8 бит)
|
|
Ограничение полосы пропускания
|
20 МГц, выбирается для каждого канала
|
|
Погрешность коэфф. усиления
|
±3% от полной шкалы
|
Погрешность смещения
|
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
|
ESD защита
|
±8 кВ (на входе BNC)
|
|
Изоляция между каналами
|
≥40 дБ, от DC до максимальной частоты
|
Цифровые каналы
|
|
Группировка каналов
|
16 каналов (D0 ~ D15)
2 группы (D0 ~ D7, D8 ~ D15)
|
|
Диапазон порогов
|
±15 В с шагом 10 мВ
|
|
Погрешность установки порога
|
±(100 мВ + 3% от установленного значения)
|
|
Уровень порогов
|
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем
|
Макс. входное напряжение
|
±40 В Впик CAT I; переходное перенапряжение 800 Впик
|
Макс. динамический диапазон
|
±10 В + значение порога
|
|
Мин. размах напряжения
|
500 мВп-п
|
|
Входной импеданс
|
~101 кОм || 8 пФ
|
|
Вертикальное разрешение
|
1 бит
|
Параметры
горизонтальной системы
|
Аналоговые каналы
|
Коэффициент развертки
|
2 нс/дел ~ 1000 с/дел
|
Временное разрешение
|
10 пс
|
Погрешность временной баз
|
±10 ppm ± 10 ppm/год
|
|
Максимальная задержка
|
Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с...100 дел
|
|
Диапазон коррекции смещения между каналами
|
±100 нс
|
Режимы
|
Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)
|
|
Цифровые каналы
|
|
Мин. определяемая длительность импульса
|
5 нс
|
|
Мах. входная частота
|
200 МГц
|
|
Задержка между каналами
|
2 нс (тип.), 5 нс (макс.)
|
|
Измерения
|
Курсорные
|
Количество курсоров
|
2 пары XY курсоров
|
|
Режимы
|
ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
|
|
Измерения в X-Y режиме
|
X = Канал 1, Y = Канал 2
|
|
Автоматические
|
Количество автоизмерений
|
41 тип
|
|
Источник
|
аналоговые каналы, цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
|
|
Режим измерения
|
обычный
с повышенной точностью (по всей длине памяти)
|
Макс. количество
отображаемых на канал
|
33 типа
|
|
Вертикальные
|
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
|
|
Горизонтальные
|
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
|
|
Другие
|
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
|
|
Анализ
|
частотомер, цифровой вольтметр, анализ мощности, гистограмма
|
|
Статистика
|
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
|
|
Математические операции
|
Количество отображаемых одновременно
|
4
|
Операции
|
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, полосовой фильтр, режективный фильтр
|
Цветовая градация
|
Поддерживается в математических операциях, в т.ч. БПФ
|
|
БПФ (FFT)
|
Макс. длина
|
1 М точек
|
|
Тип окна
|
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
|
|
Представление
|
полный дисплей, половина дисплея
|
|
Поиск пиков
|
макс. 15 пиков
|
|
Поиск и навигация
|
Тип
|
фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
|
Отображение
|
таблица событий или навигации
|
|
Источник
|
любой аналоговый канал
|
|
Кнопки навигации
|
перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
|
|
Анализ осциллограмм
|
Запись
|
Сохранение
|
Сохранение тестируемого сигнала по кадрам по событиям запуска.
Максимальное количество кадров 450 000
|
|
Источник
|
Любой аналоговый или цифровой канал
|
|
Анализ
|
Поддержка воспроизведения кадра за кадром или непрерывного воспроизведения; возможность вычисления, измерения и декодирования осциллограмм
|
Pass / Fail
|
Источник
|
аналоговые каналы
|
|
Гистограмма
|
Источник
|
аналоговые каналы , результат автоизмерений
|
|
Тип
|
горизонтальные, вертикальные, измерение
|
|
Измерение
|
сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала, сигма, X
|
|
Режим
|
во всех режимах, исключая ZOOM, XY, ROLL
|
|
Цветовая градация
|
Источник
|
аналоговые каналы
|
|
Темы
|
температура, интенсивность
|
|
Режим
|
во всех режимах
|
|
Декодирование
|
Стандартно
|
Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
|
|
Опционально
|
RS-232 / UART декодирование - опция MSO5000-COMP
I²C / SPI декодирование - опция MSO5000-EMBD
LIN / CAN декодирование - опция MSO5000-AUTO
FlexRay декодирование - опция MSO5000-FLEX
I²S декодирование - опция MSO5000-AUDIO
MIL-STD-1553 декодирование - опция MSO5000-AERO
|
Система запуска
|
Источник запуска
|
аналоговые каналы , цифровые каналы (D0 ~ D15), внешний запуск, внешний запуск/5, по сети
|
|
Режим запуска
|
Авто, обычный, одиночный
|
|
Тип связи
|
AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц)
|
|
Шумовая режекция
|
Вкл / Выкл
|
|
Блокировка уровня запуска
|
8 нс ~ 10 с
|
|
Полоса запуска
|
Внутренний
|
аналоговая полоса осциллографа
|
|
Внешний
|
200 МГц
|
|
Чувствительность триггера
|
Внутренний
|
<10 мВ/дел: 1 деление или 5 мВп-п, что меньше
≥10 мВ/дел: 0,5 деления
|
|
Внешний
|
200 мВп-п, DC~200 МГц
|
|
Внешний/5
|
1 Вп-п, DC~200 МГц
|
Диапазон уровня запуска
|
Внутренний
|
±5 делений от центра экрана
|
|
Внешний
|
±1 В
|
|
Внешний/5
|
±5 В
|
Сеть
|
фикс. 50%
|
|
Зональный триггер
|
Установка
|
нарисованная вручную область на экране
|
|
Условие запуска
|
пересекается "Intersect" или не пересекается "Not Intersect"
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), только для одного канала
|
|
Типы запуска
|
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
|
Запуск по фронту
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15), внешний, внешний/5, сеть
|
|
Запуск по длительности импульса
|
Условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
Запуск по скорости нарастания
|
Условие запуска
|
положительная или отрицательная полярность: >, <, внутри диапазона <>
|
|
Диапазон установок
|
800 пс ~ 10 с
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2)
|
|
Запуск по видеосигналу
|
Система
|
NTSC, PAL и SECAM
|
|
Стандарт
|
480P, 576P, 720P, 1080P, 1080i HDTV
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2)
|
|
Запуск по шаблону
|
Установка шаблона
|
H, L, X, нарастающий фронт, спадающий фронт
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
Запуск по длительности события
|
Установка
|
H, L, X
|
|
Условие запуска
|
>, <, внутри интервала<>, вне интервала ><
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
Запуск по истечении времени
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
|
Время
|
16 нс ~ 10 с
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
Запуск по ранту
|
Условие
|
прохождение через заданный уровень
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2)
|
Запуск по окну
|
Тип фронта
|
нарастающий, спадающий
|
Позиция запуска
|
вход, выход, время
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
Запуск по задержке
|
Фронт
|
нарастающий, спадающий
|
|
Условие задержки
|
>, <, внутри интервала<>, вне интервала ><
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
Запуск Установка / Удержание
|
Фронт
|
нарастающий, спадающий
|
|
Установка времени
|
8 нс ~ 10 с
|
Запуск по N фронту
|
Тип фронта
|
нарастающий, спадающий
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
RS-232 / UART запуск
(опция MSO5000-COMP)
|
Условие запуска
|
Start, Error, Check Error, Data
|
|
Скорость
|
до 20 Мбит/сек
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
I²C запуск
(опция MSO5000-EMBD)
|
Условие запуска
|
Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
|
|
Разрядность адреса
|
7 бит, 8 бит, 10 бит
|
Длина
|
1 ~ 5 байт
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
SPI запуск
(опция MSO5000-EMBD)
|
Условие запуска
|
CS, TimeOut
|
|
Разрядностья
|
4 бит ~ 32 бит
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
CAN запуск
(опция MSO5000-AUTO)
|
Условие запуска
|
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
|
|
Тип сигнала
|
CAN_H, CAN_L, TX/RX, DIFF
|
|
Скорость
|
до 5 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
FlexRay запуск
(опция MSO5000-FLEY)
|
Условие запуска
|
Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
|
|
Скорость
|
до 10 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
LIN запуск
(опция MSO5000-AUTO)
|
Условие запуска
|
Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
|
|
Скорость
|
до 20 Мбит/сек
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
I²S запуск
(опция MSO5000-AUDIO)
|
Тип канала
|
левый, правый, левый и правый
|
|
Условие сравнения
|
＝, ≠, ＞, ＜, ＜＞, ＞＜
|
|
Режимы
|
I²S, LJ, RJ
|
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)
|
MIL-STD-1553 запуск
(опция MSO5000-AERO)
|
Условие запуска
|
Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
|
Источник запуска
|
аналоговые каналы (CH1 ~ CH2)
|
Генератор сигналов (опция MSO5000-E-AWG)
|
Количество каналов
|
1
|
|
Частота дискретизации
|
200 Мвыб/сек
|
|
Вертикальное разрешение
|
14 бит
|
|
Максимальная частота
|
25 МГц
|
|
Стандартные формы
|
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
|
|
Встроенные формы
|
sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
|
|
Синусоидальный сигнал
|
Диапазон
|
100 мГц...25 МГц
|
|
Неравномерность
|
±0,5 дБ (относительно 1 кГц)
|
|
Гармонические искажения
|
-40 дБн
|
|
Негармонические искажения
|
-40 дБн
|
|
Коэффициент гармоник
|
1%
|
|
Отношение сигнал / шум
|
40 дБ
|
|
Прямоугольный / Импульсный сигнал
|
Диапазон прямоугольного
сигнала
|
100 мГц...15 МГц
|
Диапазон импульсного
сигнала
|
100 мГц...1 МГц
|
|
Время нарастания / спада
|
< 15 нс
|
|
Выброс
|
< 5%
|
|
Коэф. заполнения
|
50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал
|
|
Разрешение коэф. заполнения
|
1% или 10 нс, что больше
|
|
Мин. длительность импульса
|
20 нс
|
|
Разрешение длит.импульса
|
10 нс или 5 бит, что больше
|
|
Джиттер
|
5 нс
|
|
Пилообразный сигнал
|
Диапазон
|
100 мГц...100 кГц
|
|
Линейность
|
1%
|
|
Симметрия
|
0%...100%
|
|
Шумовой сигнал
|
Полоса
|
>25 МГц
|
|
Встроенные формы
|
Диапазон
|
100 мГц...1 МГц
|
|
Произвольная форма
|
Диапазон
|
100 мГц...10 МГц
|
|
Количество точек
|
2...16 К точек
|
|
Доп. свойства
|
поддержка сохранения и загрузки форм
|
|
Частота
|
Точность
|
100 ppm (<10 кГц), 50 ppm (>10 кГц)
|
|
Разрешение
|
100 мГц или 4 бит, что больше
|
|
Амплитуда
|
Уровень
|
20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом)
|
|
Разрешение
|
100 мкВ или 3 бит, что больше
|
Точность
|
2% (на частоте 1 кГц)
|
|
Смещение
|
Уровень
|
±2,5 В (высокий импеданс)
±1,25 В (50 Ом)
|
|
Разрешение
|
100 мкВ или 3 бит, что больше
|
|
Точность
|
±(2%уст.значения + 5 мВ + 0,5%амплитуды)
|
|
Модуляция
|
Тип
|
АМ, ЧМ, ШИМ
|
|
АМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Глубина модуляции: 0% ... 120%
|
|
ЧМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Смещение: 1 Гц... несущая частота
|
|
ШИМ
|
Модул. сигнал: прямоугольный с 50% коэф. заполнения
Частота: 1 Гц ... 50 кГц
Частота скачка: 100 мГц... макс. несущая частота
|
|
Свипирование
|
Закон
|
линейный / логарифмический
|
|
Интервал свипирования
|
1 мс ... 500 с
|
|
Частота
|
Внутри диапазона частот
|
Пачки импульсов
|
Режим
|
N циклов, непрерывный
|
|
Количество импульсов
|
1 ... 1 000 000
|
|
Период
|
1 мкс ... 500 с
|
|
Задержка
|
0...500 с
|
|
Источник запуска
|
внутренний, ручной
|
Цифровой вольтметр
|
Источник
|
аналоговые каналы
|
|
Функция измерения
|
DC, AC+DC RMS, AC RMS
|
|
Разрешение
|
ACV/DCV: 3 бита
|
|
Режим измерения
|
диаграмма, превшение свыше 3 сек
|
Частотомер
|
Общие параметры
|
Источник
|
аналоговые каналы , цифровые каналы (D0 ~ D15)
|
|
Разрешение
|
6 бит, пользовательская
|
Макс. частота
|
макс. частота аналогового канала
|
|
Функция измерения
|
частота. период, счет ипульсов
|
|
Суммирование
|
Источник
|
48-бит счетчика
|
|
Фронт
|
подсчет количества нарастающих фронтов
|
|
Временная база
|
внутренний источник опорной частоты
|
Диаграммы Боде
|
Начальная частота
|
10 Гц...25 МГц
|
|
Конечная частота
|
100 Гц...25 МГц
|
|
Точки/Декады
|
10...300 МГц
|
|
Выходная амплитуда
|
20 мВ...5 В (высокий импеданс)
10 мВ...2,5 В (50 Ом)
|
Основные технические характеристики
Дисплей
|
Тип дисплея
|
диагональ 9", емкостной сенсорный мультитач
|
|
Разрешение дисплея
|
1024 (по горизонтали) × 600 (по вертикали) точек
|
|
Сетка
|
10 делений (по вертикали) x 8 делений (по горизонтали)
|
|
Послесвечение
|
выкл; от 100 мс до 10 с; бесконечно
|
Яркость
|
256 уровней (ЖК HDMI)
|
Энергонезавсисмая память
|
Формат сохранения
|
настройки
|
setup (*.stp)
|
|
изображения
|
image (*.png, *.bmp, *.tif, *.jpg)
|
|
осциллограммы и данные
|
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb)
|
|
Опорные осциллограммы
|
10 осциллограмм
|

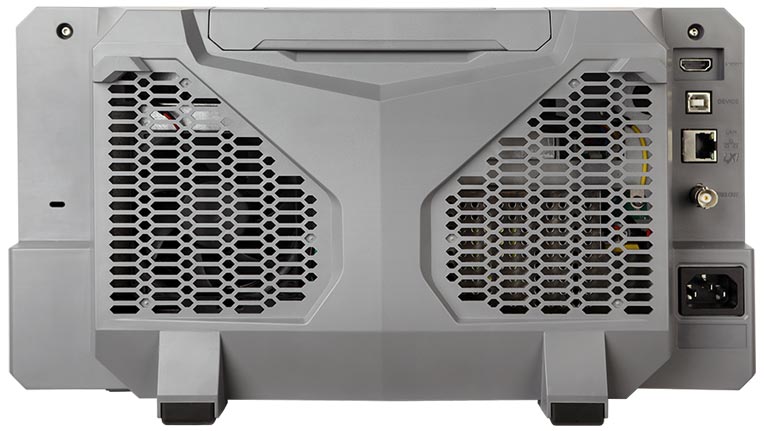

Порты ввода / вывода
|
USB 2.0 Hi-speed Host
|
1 на передней панели
|
|
USB 2.0 Hi-speed Device
|
1 на задней панели (совместимость с USBTMC)
|
|
LAN
|
1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C)
|
|
GPIB
|
адаптер USB-GPIB (опция)
|
|
WEB интерфейс
|
поддержка VNC Web
|
|
HDMI видеовыход
|
1 на задней панели (HDMI 1.4b, A plug)
|
|
Aux Output комбинированный выход
|
Разъем
|
BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
|
Выход синхронизации
(Trig Out)
|
Импульсный сигнал синхронизации
|
|
Выход "Годен / Не годен" (Pass / Fail)
|
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
|
|
Выход компенсации пробника
|
Частота
|
меандр 1 кГц
|
|
Амплитуда
|
3 Вп-п
|
Питание
|
Напряжение
|
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
|
|
Потребляемая мощность
|
<75 Вт
|
|
Предохранитель
|
4 A, T тип, 250 В
|
Массо-габаритные параметры
|
Габаритные размеры
|
367 мм × 200 мм × 130 мм (Ш*В*Г)
|
|
Вес
|
3,5 кг без упаковки
5,8 кг с упаковкой
|
Стандартная комплектация
- Осциллограф
- Кабель питания
- Кабель USB
- Пассивные пробники PVP2350 (2 шт.)
- Краткое руководство
Дополнительная комплектация
|
Название
|
Назначение
|
|
Опции расширения функциональности
|
|
MSO5000-E-1RL
|
Опция увеличения глубины записи до 200 М точек
|
|
MSO5000-COMP
|
Опция анализа и запуска по шинам RS-232/UART
|
|
MSO5000-EMBD
|
Опция анализа и запуска по шинам I²C и SPI
|
|
MSO5000-AUTO
|
Опция анализа и запуска по шинам CAN и LIN
|
|
MSO5000-FLEX
|
Опция анализа и запуска по шинам FlexRay
|
|
MSO5000-AUDIO
|
Опция анализа и запуска по шинам I²S (доступна только для MSO5XX4 или для MSO5XX2 с опцией MSO5000-4CH)
|
|
MSO5000-AERO
|
Опция анализа и запуска по шинам MIL-STD-1553
|
|
MSO5000-E-AWG
|
Опция одноканального генератора сигналов
|
|
MSO5000-PWR
|
Опция анализа мощности
|
|
MSO5000-E-BND
|
Комплект опций, включающий MSO5000-COMP, MSO5000-EMBD, MSO5000-AUTO, MSO5000-FLEX, MSO5000-AUDIO, MSO5000-AERO, MSO5000-E-AWG, MSO5000-PWR
|
|
Дополнительные аксессуары и принадлежности
|
|
PLA2216
|
Логический пробник 16-ти канальный
|
|
MSO5000-E-FPC
|
Крышка на переднюю панель
|
|
MSO5000-RM
|
Комплект для монтажа в стойку
|
|
USB-GPIB
|
Интерфейс USB-GPIB
|
|
NFP-3
|
Комплект датчиков ближнего поля
|
|
RPA246
|
Корректор разности фаз при анализе мощности
|
Часто задаваемые вопросы
Какую опцию требуется приобрести для активации функции логического анализатора в осциллографах Rigol серии MSO5000?
Как активировать опции для приборов Rigol?
Какие условия эксплуатации предусмотрены для данного осциллографа?
| Какую опцию требуется приобрести для активации функции логического анализатора в осциллографах Rigol серии MSO5000? |
Функция логического анализатора, т.е. возможность работать с цифровыми сигналами, автоматически активируется при установке пробника в разъем прибора. Для этих целей в серии MSO5000/5000E используется пробник PLA2216, который не входит в стандартный комплект поставки и приобретается дополнительно.
Кроме данного пробника для активации в приборе логического анализатора ничего дополнительного докупать не надо.
Наверх
|
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
Наверх
|
| Какие условия эксплуатации предусмотрены для данного осциллографа? |
|
Условия эксплуатации:
- Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 80% при температуре 0…40 °С.
- Атмосферное давление от 630 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
- Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
- Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
- Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
- Используйте подходящую защиту от превышения напряжения.
- Применяйте пробники, специфицированные только для данного типа прибора.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
- Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабелей нельзя путать входные разъемы с выходными.
- Разрешается использование предохранителей специфицируемых только для данного продукта.
- Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
- Используйте только специфицированные для данного прибора батареи.
- Замена батареи питания производится только при отключенном приборе.
- Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
Назад в раздел
|
