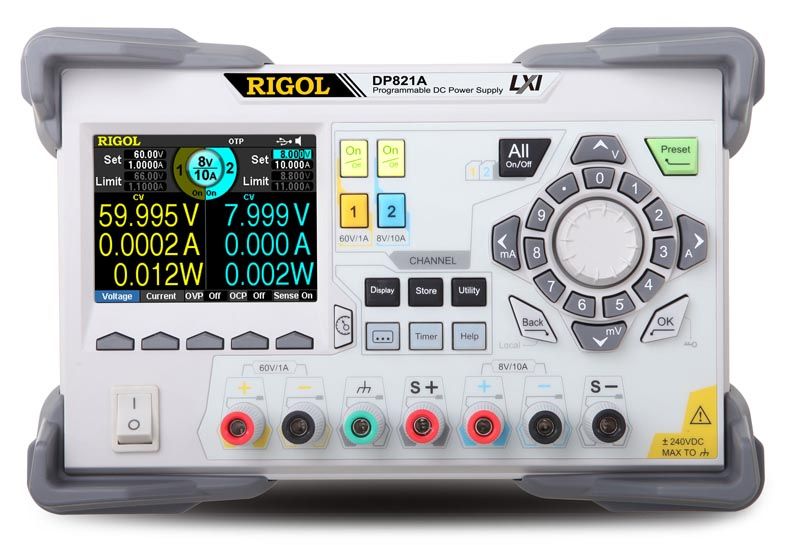

RIGOL DP821A Источник питания

Условия эксплуатации:

1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 25 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
   • Не допускается подключение прибора к цепям:
     • с индуктивной нагрузкой;
     • обратной полярности, относительно маркировки гнёзд прибора;
     • пульсирующего или переменного напряжения;
     • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Как и в электронных нагрузках Rigol, так и в источниках питания модели с индексом «A» имеют более лучшие технические характеристики и функциональность по сравнению с моделями без индекса «A».

Основные различия по следующим параметрам:

Однако большинство различающихся параметров (кроме улучшенной цветовой схемы дисплея) на моделях DP800 можно улучшить до значений и функций моделей с индексом «A» путем приобретения и активации дополнительных опций:

• INTERFACE-DP800 Интерфейс RS232/LAN
• AFK-DP800 Опция мониторинга и анализа для DP800
• HIRES-DP800 Опция улучшения разрешения для DP800
• DIGITALIO-DP800 Цифровой порт для DP800

1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
6. В графу Verification code вводите код верификации, что прописан справа от данной графы.


7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

   Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



   На одном USB-накопителе может быть только один файл ".lic"!
8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
11. После активации опций прибор рекомендуется перезапустить заново.

1. Выполняете пп.1-6. способа 1
2. Сохраняете полученный сгенерированный код
3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
4. Соединяете ПК и прибор кабелем USB
5. Находите в ПО свой прибор (например MSO7054)



6. Вызываете панель управления SCPI командами



7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
   Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код


8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
9. После активации опций прибор рекомендуется перезапустить заново
