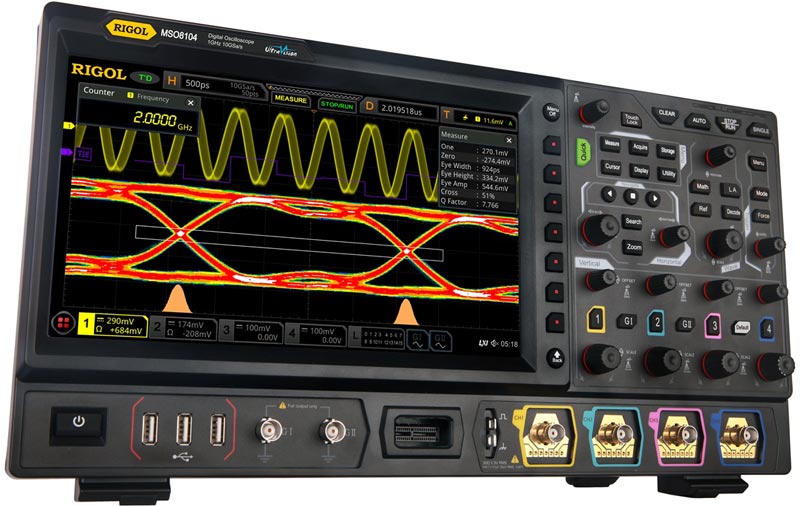

RIGOL MSO8104 Осциллограф смешанных сигналов

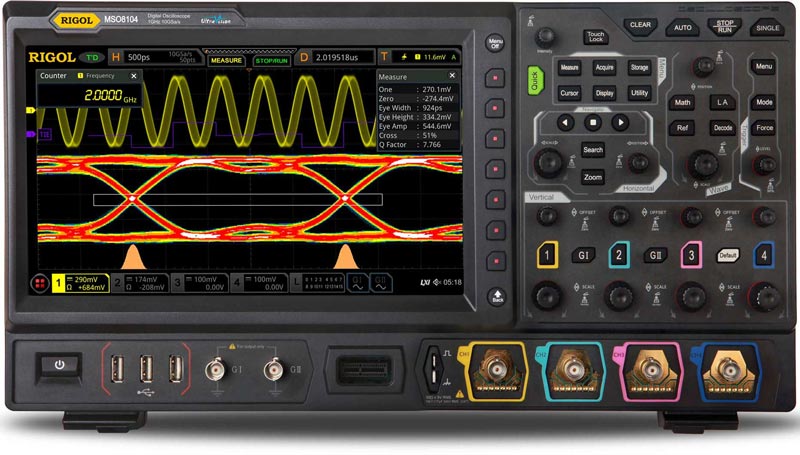

MSO8104 Осциллограф смешанных сигналов - вид спереди

◄ ►

Торговая марка:
Номер в Госреестре СИ: 82665-21
Спецификация (PDF): Загрузить

4 аналоговых канала + 16 цифровых (опция). Полоса пропускания - 1 ГГц (2 ГГц - опция). Технология UltraVision 2. Максимальная частота дискретизации - 10 Гвыб/с (5 Гвыб/с - два канала, 2,5 Гвыб/с каждый канал). Максимальная память - 500 М точек. АЦП 8 бит (12 бит - высокое разрешение). Скорость захвата 600000 осц./с. Анализ осциллограмм (до 450000 кадров). Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I²C, RS-232, UART, SPI, CAN, FlexRay, LIN, I²S и MIL-STD-1553. Зональный запуск. Декодирование протоколов (опция). Анализ джиттера и глазковых осциллограмм (опция). 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Встроенный генератор (опция). Интерфейс: USB-host, USB-device, LAN (c VNC Web, LXI-C), HDMI; GPIB (опция). Дисплей: 10,1", цветной, сенсорный, 1024 х 600. Вес: 4,0 кг. Размеры: 410 x 224 x 135 мм.

Розничная цена: 1 456 914,00 руб.

НДС включён в цену

Есть на складе

Участвует в акции

Комплект опций БЕСПЛАТНО!

При покупке данного осциллографа Вы получите БЕСПЛАТНО комплект опций расширения функциональности.

Подробности...

В корзину Быстрый заказ
(без регистрации)

Цифровой осциллограф смешанных сигналов Rigol MSO8104 может объединять в одном корпусе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций, что позволяет применять осциллограф MSO8104 для решения широчайшего круга измерительных задач.

В цифровом осциллографе смешанных сигналов Rigol MSO8104 используется новейшая разработка компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе осциллограмм - до 450000. В осциллографе MSO8104 применен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным, а также предоставляет возможность использовать зональный триггер.

Особенностью осциллографа смешанных сигналов Rigol MSO8104 является возможность модернизации его параметров, включая возможность увеличения полосы пропускания до 2 ГГц. Кроме того, доступны опции анализа источников питания, измерения джиттера и анализа глазковых диаграмм.

Технические характеристики

Характеристика		Значение
Полоса пропускания		50 Ом	1000 МГц 2000 МГц (опция MSO8000-BW10T20) При всех включенных каналах максимальная полоса (с учетом установленной опции MSO8000-BW10T20) ограничена 1 ГГц
Полоса пропускания		1 МОм	500 МГц
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации
Максимальная скорость захвата осциллограмм		≥600000 осц./с
Регистрация	Режим	Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение: 12 бит
	Максимальная дискретизация (реальное время)	Аналоговые каналы: 10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы) При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса (с учетом установленной опции MSO8000-BW10T20) ограничена 1 ГГц
	Максимальная дискретизация (реальное время)	Цифровые каналы: 1,25 Гвыб/с на канал
	Глубина записи	Аналоговые каналы: 500 М точек (250 М точек - два канала; 125 М точек - все каналы)
	Глубина записи	Цифровые каналы: 62,5 М точек
Параметры вертикальной системы	Аналоговые каналы
	Связь по входу	открытый, закрытый
	Входной импеданс	1 MОм ± 1% \|\| 19 пФ ± 3 пФ , 50 Ом ± 1%
	Учет ослабления пробников	0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
	Определение пробников	автоматическое определение пробников Rigol
	Максимальное входное напряжение	1 МОм	300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
	Максимальное входное напряжение	50 Ом	5 Вскз
	Вертикальное разрешение	8 бит
	Вертикальное отклонение	1 МОм	1 мВ/дел ~ 10 В/дел
	Вертикальное отклонение	50 Ом	1 мВ/дел ~ 1 В/дел
	Диапазон смещения	1 МОм	±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел )
	Диапазон смещения	50 Ом	±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
	Динамический диапазон	±5 дел (8 бит)
	Ограничение полосы пропускания	1 МОм	20 МГц, 250 МГц; выбирается для каждого канала
	Ограничение полосы пропускания	50 Ом	20 МГц
	Погрешность коэффициента усиления	±2% от полной шкалы
	Погрешность смещения	<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
	ESD защита	±8 кВ (на входе BNC)
	Изоляция между каналами	≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)
	Цифровые каналы
	Группировка каналов	16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15)
	Диапазон порогов	±20 В с шагом 10 мВ
	Погрешность установки порога	±(100 мВ + 3% от установленного значения)
	Уровень порогов	TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Максимальное входное напряжение	±40 В Впик CAT I; переходное перенапряжение 800 Впик
	Максимальный динамический диапазон	±10 В + значение порога
	Минимальный размах напряжения	500 мВп-п
	Входной импеданс	~101 кОм \|\| 8 пФ
	Вертикальное разрешение	1 бит
Параметры горизонтальной системы	Аналоговые каналы
	Коэффициент развертки	500 пс/дел ~ 1000 с/дел
	Временное разрешение	2 пс
	Погрешность временной баз	±1 ppm ± 2 ppm/год
	Погрешность временной баз	±1 ppm ± 2 ppm/год
	Максимальная задержка	Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
	Диапазон коррекции смещения между каналами	±100 нс
	Режимы	Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)
	Цифровые каналы
	Минимальная определяемая длительность импульса	3,2 нс
	Максимальная входная частота	500 МГц
	Задержка между каналами	1 нс (типично), 2 нс (максимально)
Измерения	Курсорные	Количество курсоров	2 пары XY курсоров
		Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
		Измерения в X-Y режиме	X = Канал 1, Y = Канал 2


	Автоматические	Количество автоизмерений	41 тип
		Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
		Режим измерения	обычный с повышенной точностью (по всей длине памяти)
		Максимальное количество отображаемых на канал	33 типа
		Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
		Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
		Другие	Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
		Анализ	частотомер, цифровой вольтметр, анализ мощности (опция), гистограмма, зональный триггер, анализ глазковых диаграмм и анализ джиттера (опция)
		Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции	Количество отображаемых одновременно	4
	Операции	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend
	Цветовая градация	Поддерживается в математических операциях, в т.ч. БПФ
	БПФ (FFT)	Максимальная длина	1 М точек
		Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
		Представление	полный дисплей, половина дисплея
		Поиск пиков	максимум 15 пиков
Поиск и навигация	Тип	фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
	Отображение	таблица событий или навигации
	Источник	любой аналоговый канал
	Кнопки навигации	перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
Анализ осциллограмм	Pass / Fail	Источник	аналоговые каналы (CH1 ~ CH4)
	Гистограмма	Источник	аналоговые каналы (CH1 ~ CH4), результат автоизмерений, результат измерения джиттера
		Тип	горизонтальные, вертикальные, измерение, измерение джиттера
		Измерение	сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
		Режим	во всех режимах, кроме ZOOM, XY, ROLL
	Цветовая градация	Источник	аналоговые каналы (CH1 ~ CH4)
		Темы	температура, интенсивность
		Режим	во всех режимах
Декодирование	Стандартно	Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
Декодирование	Опционально	RS-232 / UART декодирование - опция MSO8000-COMP I²C / SPI декодирование - опция MSO8000-EMBD LIN / CAN декодирование - опция MSO8000-AUTO FlexRay декодирование - опция MSO8000-FLEX I²S декодирование - опция MSO8000-AUDIO MIL-STD-1553 декодирование - опция MSO8000-AERO
Анализ глазковых диаграмм (опция MSO8000-JITTER)	Источник	любой аналоговый канал
Анализ глазковых диаграмм (опция MSO8000-JITTER)	Измерение	высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность
Измерение джиттера (опция MSO8000-JITTER)	Источник	любой аналоговый канал
	Измерение	TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width
	Отображение	Тренд, гистограмма

Система запуска

Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
	Внешний	200 МГц
Чувствительность триггера	Внутренний	1 дел.: <10 мВ/дел 0,6 дел.: 10 мВ/дел ~ 19,8 мВ/дел 0,4 дел.: 20 мВ/дел ~ 49,5 мВ/дел 0,35 дел.: ≥ 50 мВ/дел
	Внешний	DC ~ 100 МГц: 200 мВпп 100 МГц ~ 200 МГц: 500 мВпп
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±8 В
	Сеть	фикс. 50%
Зональный триггер	Установка	нарисованная вручную область на экране
	Условие запуска	пересекается "Intersect" или не пересекается "Not Intersect"
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний, сеть
Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
	Диапазон установок	800 пс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><

	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Время	16 нс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по ранту	Условие	прохождение через заданный уровень
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	нарастающий, спадающий
	Позиция запуска	вход, выход, время
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание	Фронт	нарастающий, спадающий
	Установка времени	8 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

RS-232 / UART запуск (опция MSO8000-COMP)	Условие запуска	Start, Error, Check Error, Data

	Скорость	до 20 Мбит/с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск (опция MSO8000-EMBD)	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Длина	1 ~ 5 байт
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
SPI запуск (опция MSO8000-EMBD)	Условие запуска	CS, TimeOut
	Разрядность	4 бит ~ 32 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
CAN запуск (опция MSO8000-AUTO)	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 5 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
FlexRay запуск (опция MSO8000-FLEY)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
	Скорость	до 10 Мбит/с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
LIN запуск (опция MSO8000-AUTO)	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²S запуск (опция MSO8000-AUDIO)	Тип канала	левый, правый, левый и правый
	Условие сравнения	＝, ≠, ＞, ＜, ＜＞, ＞＜
	Режимы	I²S, LJ, RJ
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
MIL-STD-1553 запуск (опция MSO8000-AERO)	Условие запуска	Data Sync, Cmd Sync, All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
	Источник запуска	аналоговые каналы (CH1 ~ CH4)

Генератор сигналов (опция MSO8000-AWG)

Количество каналов		2
Частота дискретизации		200 Мвыб/с
Вертикальное разрешение		14 бит
Максимальная частота		25 МГц
Стандартные формы		синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Встроенные формы		sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Синусоидальный сигнал	Диапазон	100 мГц...25 МГц
	Неравномерность	±0,5 дБ (относительно 1 кГц)
	Гармонические искажения	-40 дБн
	Негармонические искажения	-40 дБн
	Коэффициент гармоник	1%
	Отношение сигнал / шум	40 дБ
Прямоугольный / Импульсный сигнал	Диапазон прямоугольного сигнала	100 мГц...15 МГц
	Диапазон импульсного сигнала	100 мГц...1 МГц
	Время нарастания / спада	< 15 нс
	Выброс	< 5%
	Коэффициент заполнения	50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал
	Разрешение коэффициента заполнения	1% или 10 нс, что больше
	Минимальная длительность импульса	20 нс
	Разрешение длительности импульса	5 нс
	Джиттер	5 нс
Пилообразный сигнал	Диапазон	100 мГц...100 кГц
	Линейность	1%
	Симметрия	0%...100%
Шумовой сигнал	Полоса	>25 МГц
Встроенные формы	Диапазон	100 мГц...1 МГц
Произвольная форма	Диапазон	100 мГц...10 МГц
	Количество точек	2...16 К точек
	Дополнительные свойства	поддержка сохранения и загрузки форм
Частота	Точность	100 ppm (<10 кГц), 50 ppm (>10 кГц)
Частота	Разрешение	100 мГц или 4 бит, что больше
Амплитуда	Уровень	20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом)
	Разрешение	100 мкВ или 3 бит, что больше
	Точность (на частоте 1 кГц)	±(2% уст. значения + 1 мкВ)
Смещение	Уровень	±2,5 В (высокий импеданс) ±1,25 В (50 Ом)
	Разрешение	100 мкВ или 3 бит, что больше
	Точность	±(2%уст. значения + 5 мВ + 0,5% амплитуды)
Модуляция	Тип	АМ, ЧМ, ШИМ
	АМ	Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120%
	ЧМ	Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота
	ШИМ	Модулирующий сигнал: прямоугольный с 50% коэффициентом заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... максимальная несущая частота
Свипирование	Закон	линейный / логарифмический
	Интервал свипирования	1 мс ... 500 с
	Частота	Внутри диапазона частот
Пачки импульсов	Режим	N циклов, непрерывный
	Количество импульсов	1 ... 1 000 000
	Период	1 мкс ... 500 с
	Задержка	0...100 с
	Источник запуска	внутренний, ручной

Цифровой вольтметр

Источник				аналоговые каналы (CH1 ~ CH4)
Функция измерения				DC, AC+DC RMS, AC RMS
Разрешение				ACV/DCV: 3 бита
Режим измерения				диаграмма, превышение свыше 3 с

Частотомер

Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний
	Разрешение	6 бит, пользовательская
	Максимальная частота	максимальная частота аналогового канала или 1,2 ГГц (что меньше)
Функция измерения		частота, период, счет импульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 10,1", емкостной сенсорный мультитач
Разрешение дисплея	1024 (по горизонтали) × 600 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК HDMI)

Энергонезавсисмая память

Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, .bin), arbitrary waveform data (.arb)
Опорные осциллограммы	10 осциллограмм

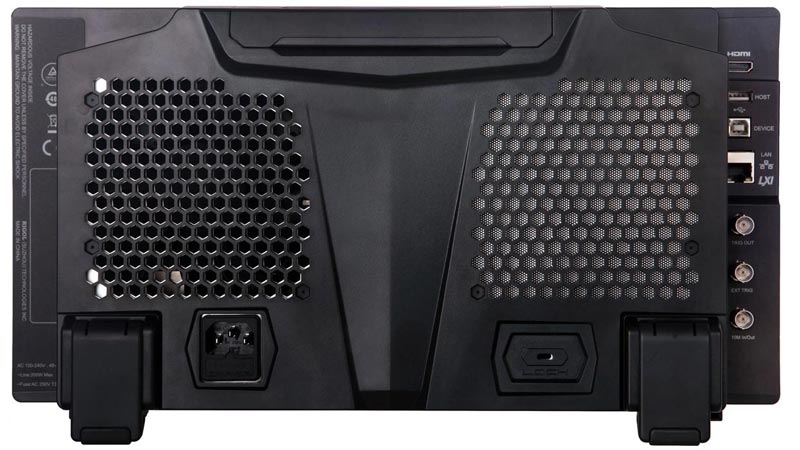

Порты ввода / вывода

USB 2.0 Hi-speed Host		3 на передней панели, 1 на задней панели
USB 2.0 Hi-speed Device		1 на задней панели (совместимость с USBTMC)
LAN		1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB		адаптер USB-GPIB (опция)
WEB интерфейс		поддержка VNC Web
HDMI видеовыход		1 на задней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
10 M In/Out	Вход	Импеданс 50 Ом Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм) Частота 10 МГц ± 10 ppm
	Выход	Импеданс 50 Ом Амплитуда 1,5 Впп (синусоидальная форма)
Выход компенсации пробника	Частота	меандр 1 кГц
	Амплитуда	3 Вп-п

Питание

Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<250 Вт
Предохранитель	3,15 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	410 мм × 224 мм × 135 мм (ШВГ)
Вес	4,0 кг без упаковки 9,2 кг с упаковкой

Стандартная комплектация

Осциллограф
Кабель питания
USB кабель
Пассивный высокоимпедансный пробник (500 МГц) RP3500A 4 шт
Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A 2 шт (только для MSO8204, MSO8104)
Крышка на переднюю панель
Краткое руководство по эксплуатации

Дополнительная комплектация

Название	Назначение
Опции увеличения полосы пропускания
MSO8000-BW10T20	Опция увеличения полосы пропускания с 1 ГГц до 2 ГГц
Опции расширения функциональности
MSO8000-COMP	Опция анализа и запуска по шинам RS-232/UART
MSO8000-EMBD	Опция анализа и запуска по шинам I²C и SPI
MSO8000-AUTO	Опция анализа и запуска по шинам CAN и LIN
MSO8000-FLEX	Опция анализа и запуска по шинам FlexRay
MSO8000-AUDIO	Опция анализа и запуска по шинам I²S
MSO8000-AERO	Опция анализа и запуска по шинам MIL-STD-1553
MSO8000-AWG	Опция двухканального генератора сигналов
MSO8000-PWR	Опция анализа мощности
MSO8000-JITTER	Опция измерения джиттера и анализ глазковых диаграмм
MSO8000-BND	Комплект опций, включающий MSO8000-COMP, MSO8000-EMBD, MSO8000-AUTO, MSO8000-FLEX, MSO8000-AUDIO, MSO8000-AERO, MSO8000-AWG, MSO8000-PWR, MSO8000-JITTER
Дополнительные аксессуары и принадлежности
RPL2316	Логический пробник 16-ти канальный
RP7150	Активный дифференциальный пробник (1,5 ГГц)
RP7080	Активный дифференциальный пробник (800 МГц)
RP7150S	Активный пробник (1,5 ГГц)
RP7080S	Активный пробник (800 МГц)
RM6041	Комплект для монтажа в стойку
USB-GPIB	Интерфейс USB-GPIB
NFP-3	Комплект датчиков ближнего поля
RPA246	Корректор разности фаз при анализе мощности

Видео

Цифровые осциллографы RIGOL серии MSO8000 Анализ глазковых диаграмм в осциллографах RIGOL серии MSO8000 Измерение джиттера с помощью осциллографов RIGOL серии MSO8000

Часто задаваемые вопросы

Как активировать функцию логического анализатора в осциллографах Rigol серий MSO7000 и MSO8000?

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного осциллографа?

Как активировать функцию логического анализатора в осциллографах Rigol серий MSO7000 и MSO8000?
Функция логического анализатора, т.е. возможность работать с цифровыми сигналами, автоматически активируется при установке пробника в разъем прибора. Для этих целей в серии MSO7000 и MSO8000 используется пробник RPL2316. Для приборов серии MSO7000 данный пробник входит в комплект поставки, для приборов серии MSO8000 - не входит и приобретается дополнительно. Кроме данного пробника для активации в приборе логического анализатора ничего дополнительного докупать не надо. Наверх

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение. Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников. Используйте подходящую защиту от превышения напряжения. Применяйте пробники, специфицированные только для данного типа прибора. Не допускается замыкать накоротко выходные или входные разъемы прибора. Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации. Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью. Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки. При подключении кабелей нельзя путать входные разъемы с выходными. Разрешается использование предохранителей специфицируемых только для данного продукта. Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора. Используйте только специфицированные для данного прибора батареи. Замена батареи питания производится только при отключенном приборе. Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Документация

Для данного прибора на нашем сайте доступна документация.
Для загрузки документации перейдите в раздел "Загружаемые файлы для Вашего прибора", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.

Назад в раздел
