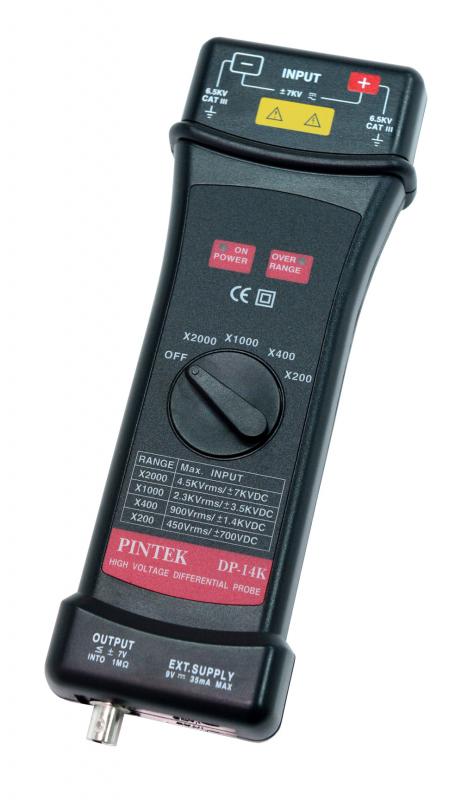

DP-14K Дифференциальный пробник

Снято с производства
Замена: RP1100D

Дифференциальный пробник: позволяет гальванически развязывать каналы осциллографа. Частота до 75МГц. Макс. вх. напр. 14 кВ DC+ACпик (4,5 кВскз). Входной импеданс 54МОм / 1,3 пФ. Коэффициенты деления x200, x400, x1000, x2000. Питание: сетевой адаптер 9 В

Розничная цена: недоступно

НДС включён в цену

На заказ

Характеристики
Комплектация

Пробник DP-14K является дифференциальным пробником для осциллографов и обеспечивает гальваническую развязку каналов.

Технические характеристики

Дифференциальное напряжение (DC+ACпик): 14 кВ
Полоса частот (50 Ом, -3 дБ): DC…75 МГц (х400, х1000, х2000)
Точность: 2%
Максимальное общее входное напряжение (DC+ACпик): 14 кВ
Максимальное общее входное напряжение СКЗ (CAT II / CAT III): 5 кВскз
Максимальное рабочее напряжение (DC+ACпик):
≤±1300 В на ослаблении x 200
≤±2600 В на ослаблении x 400
≤±6500 В на ослаблении x 1000
≤±14 кВ на ослаблении x 2000
Аттенюатор: x 200, x 400, x 1000, x 2000
Входной импеданс:
дифференциальный – 54 МОм / 1,3 пФ
разъем/земля – 27 МОм/ 2,5 пФ
Шум (50 Ом): ≤3 мВскз
Выходной импеданс: 50 Ом
Максимальное выходное напряжение: ±7 В
Время нарастания: 4,7 нс (х400 / 1000 / 2000), 10 нс (х100)
Потребление максимальное: 35мА (0,4 Вт)

Основные характеристики

Питание: сетевой адаптер 9В
Размеры, мм: 240х80х30
Вес, гр: 280

Стандартная комплектация

Прибор - 1 шт.
Изолированный кабель BNC/BNC - 1 шт
Сетевой адаптер 9 В DC - 1 шт.
