АКТАКОМ ADS-4072 Осциллограф цифровой запоминающий

ADS-4072 Осциллограф цифровой запоминающий

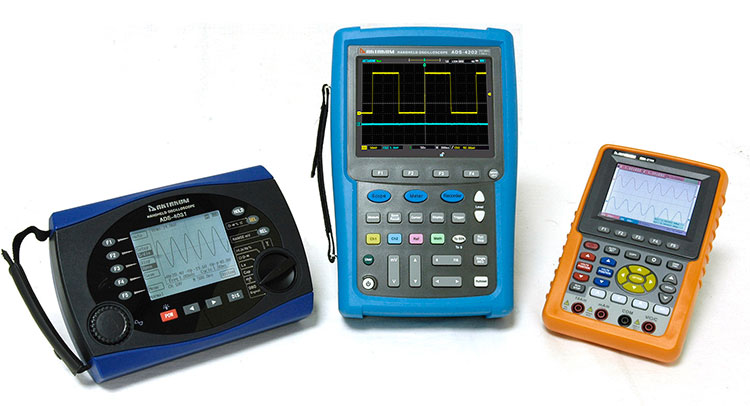

ADS-4072 Осциллограф цифровой запоминающий - Сравнение с другими портативными осциллографами АКТАКОМ
Торговая марка: АКТАКОМ
Номер в Госреестре СИ: 59632-15
Снято с производства
Замена: ADS-4472, ADS-4482
USB Host

Осциллограф-мультиметр-регистратор. Осциллограф: полоса 70 МГц, 2 канала, максимальная дискретизация 1 Гвыб/с, максимальная длина записи 240 К точек, вертикальное разрешение 8 бит, развёртка по вертикали 5 мВ - 50 В/дел., по горизонтали 4 нс - 10 с/дел., 31 автоизмерение, курсорные измерения, запуск: фронт, импульс, логика, по последовательной шине (UART, LIN, CAN, SPI, I2C, MIL-STD-1553B, ARINC429), математические функции и БПФ. Мультиметр: измерение напряжения (AC, DC, AC+DC), тока (AC, DC), сопротивления, емкости, прозвонка цепи, проверка диодов; статистика (максимальное, минимальное, среднее), относительные измерения. Самописец в режимах мультиметра, осциллографа (измерение, график). USB Device, USB Host, цветной сенсорный 5,7" ЖКИ (640х480), аккумуляторное питание (7,4 В/6000 мАч). Размеры 254 х 160 х 60 мм, вес 1,4 кг.

Розничная цена: недоступно

НДС включён в цену

На заказ



Осциллограф цифровой запоминающий АКТАКОМ ADS-4072 имеет также функции мультиметра и регистратора, что в сочетании с питанием от перезаряжаемой батареи, сенсорным дисплеем и пыле- и влагозащитой делают этот пибор удобным инструментом для использования в "полевых" условиях.

Основные преимущества осциллографа ADS-4072

  • 3 прибора в одном: осциллограф, цифровой мультиметр, регистратор
  • Сенсорный (Touch-screen) дисплей
  • Система быстрой прокрутки и передвижения
  • Встроенный инженерный калькулятор
  • Встроенные часы
  • Встроенная система пересчета электрических параметров
  • 31 вид автоматических измерений
  • Запуск по сигналам последовательных шин
  • Построение трендов в трех режимах
  • Пыле и влагозащита по IP51
  • Эргономичный дизайн
  • Перезаряжаемая Li-Ion батарея
  • Русскоязычный интерфейс меню

Технические характеристики

Режим осциллографа
Количество каналов 2
Полоса пропускания 70 МГц
Режим регистрации
выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM)
Интерполятор
Sin (x)/x
Компенсация пробников
меандр, 1 кГц
Максимальное входное напряжение
500 В
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 МОм ±1% || 15 пФ ±3 пФ
Учет ослабления пробников 1X, 10X, 100X
Параметры горизонтальной системы Макс. частота дискретизации
1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал)
Макс. глубина записи 240 К (один канал), 120 К (каждый канал)
Коэффициент развертки
4 нс - 10 с/дел с шагом 1-2-4
Диапазон ±6 делений
Погрешность времени выборки и времени задержки ±20 ppm
Параметры вертикальной системы Вертикальное отклонение 5 мВ/дел - 50 В/дел с шагом 1-2-5
АЦП 8 бит
Диапазон
±4 деления
Полоса пропускания для аналогового сигнала 100 МГц
Ограничение полосы пропускания
20 МГц
Время нарастания ≤5 нс
Погрешность коэф. усиления 5 мВ/дел - 50 В/дел: ≤±2%
Измерения Курсорные Ручные, слежение, авто
Автоматические Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle
Математические операции +, -, *, / , БПФ
БПФ 4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска Источник запуска
канал 1, канал 2, внешний
Режим запуска авто, обычный, однократный
Тип запуска Фронт, импульс, логика, по последовательной шине
Блокировка уровня запуска 200 нс ~ 10 с
Запуск по фронту нарастающий, спадающий, нарастающий и спадающий
Запуск по длительности импульса (>, <, =) положительная полярность импульса
(>, <, =) отрицательная полярность импульса
Запуск по логической операции
AND, OR, NAND, NOR
Запуск по последовательной шине
UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429
Режим связи
DC, AC, ФВЧ, ФНЧ, шумоподавление

Режим мультиметра
Разрядность 6000 отсчетов
Параметр Диапазон Базовая погрешность
Постоянное напряжение 1 мВ...1000 В
±0,5%
Переменное напряжение 1 мВ...750 В (10 Гц...20 кГц)
±1,0%
Постоянное + переменное напряжение 1 мВ...750 В
±1,0%
Постоянный ток в зависимости от токовых клещей
Переменный ток в зависимости от токовых клещей
Сопротивление 0 Ом...10 МОм
±1,0%
10 МОм...20 МОм
±3,0%
20 МОм...50 МОм
±5,0%
Емкость 100 пФ...5 мкФ
±10,0%
5 мкФ...50 мкФ
±5,0%
Тест диодов < 3,5 В
Прозвонка < 50 Ом
Режим измерения
максимальное, минимальное, среднее, относительные измерения

Регистратор
Режим регистратора
мультиметр, осциллограф, запись формы сигнала осциллографа
Режим записи
до заполнения, зацикливание
Временная шкала
мультиметр: 10 с/дел ... 20 мин/дел
осциллограф: 10 с/дел ... 20 мин/дел
запись формы: 10 мс/дел ... 2 мин/дел
Режим воспроизведения
есть
Сохранение 2 ячейки на режим


Общие характеристики
Дисплей
Тип дисплея Цветной дисплей 5,6”, TFT
Разрешение 640 (по горизонтали) × 480 (по вертикали) точек
Интерфейс USB-device, miniUSB-host
Питание
Напряжение 100-240 В, 50/60 Гц
Батарея 6000 мАч / 7.4 В
Время непрерывной работы / зарядки (типичное)
Около 5 / 4 часов
Массо-габаритные параметры
Габаритные размеры 254 мм × 60 мм × 160 мм (Д*В*Г)
Вес (без батареи и аксессуаров)
1,38 кг

Стандартная комплектация

  • Прибор
  • Пробники осциллографические (2 шт)
  • Измерительные щупы для мультиметра (1 комплект)
  • Вилки для подключения к калибратору осциллографа
  • Сетевой адаптер со шнуром питания
  • Батарея
  • Руководство по эксплуатации

Дополнительная комплектация

Часто задаваемые вопросы

  • У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
  • Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?
  • Почему в некоторых приборах сбрасываются часы реального времени?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?
  • Зачем нужен осциллограф со встроенным мультиметром?

  • У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

    Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

    Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

    Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.


    Наверх

    Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?

    Обычное напряжение в бытовой однофазной сети, как известно, 220 вольт ±5%, т.е. в диапазоне от 209 до 231 вольт. Однако, это напряжение переменное, и это означает, что в каждый момент времени амплитуда значения напряжения отличается от амплитуды напряжения в следующий момент – представим себе синусоиду, в которой каждая соседняя точка графика имеет разную высоту над линией «0». Максимальное значение амплитуды в бытовой сети составляет 310 В. Но это максимальное значение, через четверть периода значение амплитуды будет равно «0». В этом случае необходимо знать некий средний уровень, при котором можно считать, что переменный ток проделывает такую же работу, какую бы проделал постоянный ток аналогичного напряжения. Определить эту величину можно, если значение максимальной амплитуды разделить на √2, т.е. 310 / √2 = 219,858 вольт. Это напряжение называют действующим или среднеквадратичным.

    Таким образом, для того чтобы наблюдать синусоиду 220 В сетевого напряжения на экране, настройки осциллографа должны предусматривать отображение сигнала с максимальны амплитудным значением пик-пик не менее 620 вольт и применение соответствующего пробника (в большинстве случаев понадобится пробник с коэффициентом деления 1:100).

    Внимание! Следует отметить, что в данном случае пользователь правильно использует батарейный прибор для измерения параметров напряжения сети. В любом случае, при проведении таких измерений необходимо соблюдать требования техники безопасности. Необходимо обеспечить защиту от плавающих потенциалов и гальваническую развязку измеряемой цепи и прибора. Наиболее правильно использовать дифференциальные пробники типа DP-40LV, которые также можно использовать не только с приборами с батарейным питанием, но и со стационарными приборами с питанием от сети переменного тока. Также возможно использование и обычных пробников с коэффициентом деления 1:100, например производства ROHDE&SCHWARZ RT-ZI10 или Fluke VPS420-R, которые имеют защищенные металлические (корпус разъема) части, препятствующие контакту оператора с токоведущими частями. В крайнем случае, соблюдая все меры осторожности, не допуская прикосновения к оголенным частям прибора и пробника, можно использовать пробник HP-9258 с открытым не изолированным корпусом разъема.


    Наверх

    Почему в некоторых приборах сбрасываются часы реального времени?
    Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора.
    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Зачем нужен осциллограф со встроенным мультиметром?

    Портативный цифровой мультиметр, это, наверное, самый распространенный измерительный прибор, который, пожалуй, есть в каждой измерительной лаборатории, у каждого инженера и техника.

    Идея совместить мультиметр и осциллограф выглядит очень логичной и востребованной. В ходе разработки, отладки и обслуживания электронных систем на одной и той же плате возникает необходимость как измерений напряжений, токов, сопротивления (мультиметр), так и наблюдения формы сигналов и ее динамики (осциллограф).

    Нужен ли осциллограф со встроенным мультиметром? Ведь цифровой осциллограф сам способен выполнять некоторые функции мультиметра, а именно – измерять постоянное и переменное напряжение, измерять частоту сигнала. Если к осциллографу подключить токовые пробники, это расширит его возможности измерением постоянного и переменного тока…

    Начнем с того, что аналого-цифровое преобразование у осциллографа – скоростное и, как правило, 8-разрядное. Т.е. точность одиночного измерения не превысит 0,4%. У современных прецизионных мультиметров используются медленные АЦП, но имеющие большую разрядность, что обеспечивает точность зачастую на порядок лучше. Так для прецизионного цифрового мультиметра АКТАКОМ АМ-1189 точность измерений постоянного напряжения составляет 0,02%, что в 20 раз лучше. С другой стороны потребность в высокой точности измерений возникает далеко не всегда, поэтому возможности измерения напряжения с помощью АЦП цифрового осциллографа небесполезна для комбинированных приборов.

    Осциллограф не может измерить сопротивление, как это делает мультиметр. Ведь для этого необходимо в измерительную цепь подавать тестовый ток, который не могут вырабатывать входные каскады осциллографа (да они и не рассчитаны на подачу сигнала от внешнего источника тока).

    По этой же причине осциллограф (в отличие от мультиметра) не может осуществлять прозвонку цепи, измерять емкость, индуктивность и тестировать диоды и транзисторы (обычный функционал для мультиметра).

    Важным моментом является то, что обычно измерительные разъемы мультиметра гальванически развязаны от питающей сети (хотя бы в силу батарейного питания). Среди осциллографов такой возможностью обладают только дорогие приборы с гальванической развязкой входов или батарейным питанием.

    Все это показывает, что осциллограф не полностью может заменить мультиметр, и комбинированные приборы, совмещающие в одном корпусе осциллограф и мультиметр, востребованы потребителями.

    Наиболее удачно смотрится встраивание мультиметра в портативные осциллографы. Это объясняется потребностью пользователя такого прибора сэкономить место и снизить вес сумки, которую нужно брать на выезд, а также наличием в таких приборах батарейного питания и подходящим форм-фактором.


    Наверх
