Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.

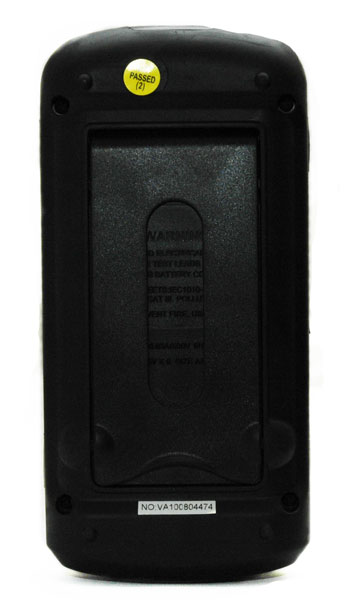

Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.

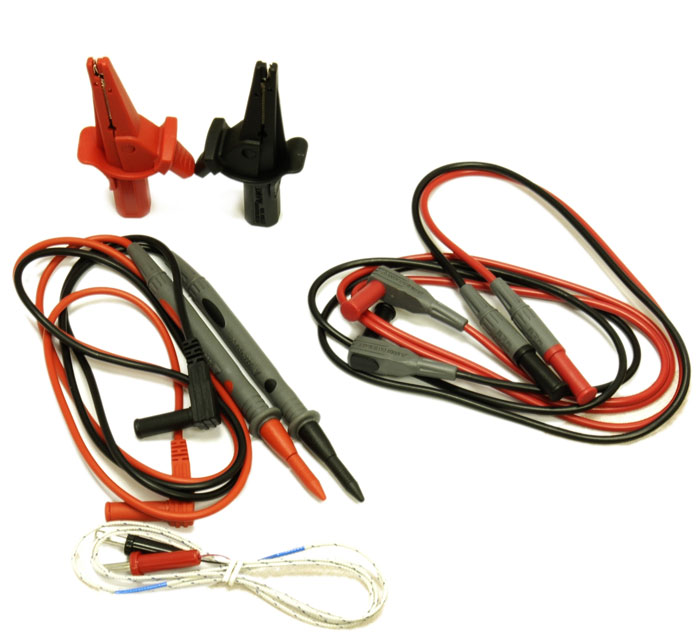

Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.

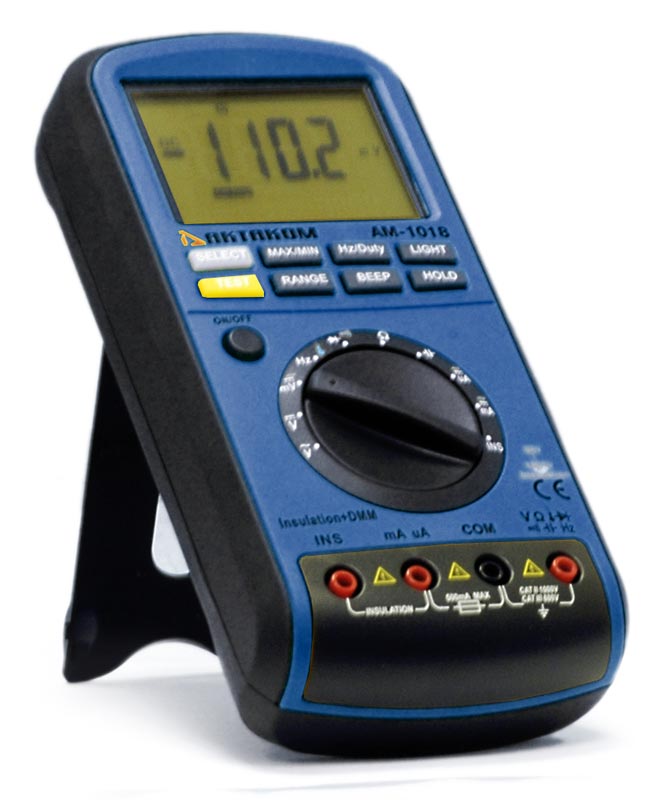

Как измерить сопротивление изоляции мультиметром АМ-1018?
Предупреждение! Тестирование сопротивления изоляции следует выполнять осторожно, чтобы избежать поражения электрическим током. Во избежание контакта с испытательными зажимами под высоким напряжением сначала подключите испытательные щупы к объекту тестирования и только потом включите питание прибора. Если объект тестирования содержит емкости или обладает емкостными свойствами, то перед проведением тестирования его необходимо разрядить, во избежание порчи прибора.
1. Подключить красный испытательный щуп к гнезду INS, а черный испытательный щуп к гнезду mA, μА
2. Убедившись в отсутствии напряжения на объекте, подключите свободные концы испытательных проводников к объекту измерений.
3. Включить питание прибора и установить поворотный переключатель в положение INS.
4. С помощью кнопки RANGE выберите тестовое напряжение согласно таблице. При измерении сопротивления изоляции нет функции автоматического выбора диапазона.
Тестовое напряжение (не нормируется, типично)
Диапазоны сопротивления изоляции
50 В
10 кОм…50 МОм
100 В
10 кОм…100 МОм
250 В
100 кОм…250 МОм
500 В
100 кОм…500 МОм
1000 В
100 кОм…2 ГОм
5. Нажмите клавишу TEST для начала тестирования. Если значение сопротивление изоляции выходит за рамки диапазона, тестирование прекратится автоматически. Повторное нажатие клавиши TEST в ходе тестирования остановит его.
Примечание. В режиме тестирования сопротивления изоляции функция автоматического отключения не работает.
Как проверить p-n переход (диода) и целостность цепи («прозвонить») мультиметром АМ-1018?
1. Установить поворотный выключатель в положение
2. Вставить красный измерительный щуп в гнездо , а черный измерительный щуп в гнездо COM.
3. При помощи кнопки TEST выбрать режим проверки диода или ≪прозвонки≫
4. При проверке диода подключить красный щуп к аноду диода, а черный – к катоду диода (проверка диода).
5. На дисплее должна отобразится величина падения напряжения на p-n переходе, смещенном в прямом направлении. Если отображаются символы ≪0L≫, то это указывает на обрыв или обратную полярность подключения p-n перехода.
6. При подключении красного щупа к катоду диода, а черного – к аноду, на дисплее должно отобразится символы ≪0L≫, что указывает на исправность p-n перехода при обратном смещении. В противном случае p-n переход пробит.
7. При выполнении измерения целостности цепи следует подключить красный и черный щупы к проверяемой цепи. Если сопротивление между двумя точками ниже 25 Ом, раздастся сигнал зуммера, а на экране отобразится значение сопротивления. Если на экране отображаются символы ≪0L≫, это означает, что целостность цепи нарушена. Примечание: При проверке диодов на печатной плате в первую очередь необходимо отключить питание печатной платы, а затем выполнять измерение. Наверх
Как измерить частоту прямоугольных сигналов и коэффициент заполнения мультиметром АМ-1018?
1. Установить поворотный выключатель в положение
2. Вставить красный измерительный щуп в гнездо , а черный измерительный щуп в гнездо COM.
3. Нажать кнопку SELECT для выбора режимов частоты (Hz) или коэффициента заполнения (Hz. )
4. Подключить красную тестовую линию к высокому логическому уровню, а черную – к низкому.
5. Измеренное значение считывается с экрана дисплея. Если частота измеренного сигнала ниже или выше диапазона измерений устройства, на экране будет отображаться ноль. Если амплитуда сигнала слишком мала или напряжение меньше 1 В, на экране также будет отображаться ноль.
6. Это измерение выполняется в автоматическом диапазоне, нажатие на кнопку RANGE недействительно. Наверх
Как измерить частоту синусоидального сигнала мультиметром АМ-1018?
1. С помощью кнопки Hz/Duty можно включить измерение и вывод на дисплей частоты входного синусоидального сигнала при измерениях напряжения переменного тока или силы переменного тока, в том числе и с постоянной составляющей.
2. Если поворотный выключатель установлен в позицию ACV или DCV, то при нажатии на кнопку Hz/Duty указатель диапазона покажет текущий диапазон напряжения. Кроме того, с помощью кнопки RANGE можно изменить диапазон, чтобы можно было измерить частоту различных значений напряжения (тока).
3. Для выхода из режима измерения частоты следует еще раз нажать на кнопку Hz/Duty. Наверх
Как измерить емкость конденсатора мультиметром АМ-1018
Предупреждение! Перед измерением емкости конденсатора во избежание поражения электрическим током следует убедиться, что конденсаторы полностью разряжены.
1.Установить поворотный выключатель в положение .
2. Вставить красный измерительный щуп в гнездо , а черный измерительный щуп в гнездо COM.
3. С помощью кнопки RANGE установить автоматический или ручной выбор диапазона измерений.
4. Подключить красный и черный щупы к выводам конденсатора; если конденсатор разнополярный, то красный щуп следует подключить к положительному выводу конденсатора, а черный – к отрицательному. 5. Измеренное значение емкости считывается с экрана дисплея. Если значение емкости > 5000 мкФ, на экране отобразятся символы ≪0L≫, а при значении емкости < 0,1 нФ отобразится ноль. Примечание: При измерении емкости конденсаторов в диапазоне 500…5000 мкФ, для измерения прибору требуется относительно долгое время для заряда/разряда конденсатора, поэтому обновление измеренного значения происходит относительно медленно. Наверх
Как измерить электрическое сопротивление мультиметром АМ-1018?
Предупреждение! При измерении внутреннего сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все конденсаторы, подключенные к ней полностью разряжены.
1. Установить поворотный выключатель в положение
2. Вставить красный измерительный щуп в гнездо , а черный измерительный щуп в гнездо COM.
3. При измерении сопротивления с помощью кнопки RANGE можно установить автоматический или ручной выбор диапазона измерений. Единица измерения сопротивления и положение запятой отображают значение текущего диапазона. В режиме измерении целостности цепи кнопка RANGE не функционирует.
4. Подключить красный и черный щупы к выводам резистора, и на экране дисплея отобразится значение измеренного сопротивления. Если на экране отображаются символы «0L», это означает, что сопротивление резистора превышает 50 МОм. Примечание: В случае если в режиме ручного выбора диапазона измерений на дисплее отображаются символы «0L», необходимо выбрать больший диапазон измерений. Наверх
Как измерить силу постоянного или переменного тока мультиметром АМ-1018?
1. Для измерения силы тока в диапазоне до 5000 мкА установить поворотный переключатель в положение.
2. Для измерения силы тока в диапазоне 1…500 мА установить поворотный выключатель в положение .
3. Вставить красный измерительный щуп в гнездо ≪μA, mA≫, а черный измерительный щуп в гнездо COM.
4. Нажать кнопку SELECT для выбора режимов измерения силы постоянного тока (DС), силы переменного тока (AС). С помощью кнопки RANGE установить автоматический или ручной выбор диапазона. При выполнении измерения переменной и постоянной составляющей тока поддерживается только автоматический выбор диапазона.
5. Выключить питание измеряемой цепи, подключить последовательно красный и черный щупы в разрыв цепи и включить питание этой цепи.
6. Измеренное значение силы тока считывается с экрана дисплея. Если во время измерения силы постоянного тока это значение отображается как положительное, это означает, что ≪+≫ измерительной цепи соединён с гнездом ≪μA, mA≫ прибора, а если оно отображается как отрицательное, это означает, что ≪+≫ измерительной цепи соединён с гнездом ≪COM≫. Если на дисплее отображаются символы ≪0L≫, это означает превышение диапазона измерений и необходимо выбрать более высокий диапазон измерений. Наверх
Как измерить напряжение постоянного / переменного тока мультиметром АМ-1018?
Предупреждение! Нельзя подавать на вход напряжение выше 1000 В постоянного тока или среднеквадратичного значения переменного тока.
Измерение высокого напряжения следует выполнять осторожно, чтобы избежать поражения электрическим током.
1. Для измерения напряжения постоянного тока или переменного тока в В установить поворотный переключатель в положение или .
2. Для измерения напряжения постоянного или переменного тока в мВ установить поворотный переключатель в положение
3. Вставить красный измерительный щуп в гнездо , а черный измерительный щуп в гнездо COM.
4. При измерении напряжения в мВ с помощью кнопки SELECT установить режим измерения напряжения постоянного (DCmV) или переменного (AСmV) тока.
5. С помощью кнопки RANGE установить режим автоматического или ручного выбора диапазона измерений. При кратковременном нажатии происходит переключение в режим ручного выбора диапазона измерений. В режиме ручного выбора диапазона повторное кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Если кнопку RANGE нажать и удерживать более двух секунд, измерительный прибор перейдет в режим автоматического выбора диапазонов.
6. При выполнении измерения напряжения переменного тока подключить красный и черный щупы к измеряемой цепи в любом порядке. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.
7. В режиме измерения напряжения постоянного и переменного тока кнопкой RANGE можно вручную переключать диапазон измерений. Значение измеренного напряжения считывается с экрана дисплея. Если на дисплее отображаются символы «0L», это означает, что входное напряжение превышает текущий диапазон измерений и необходимо немедленно отключить красный и черный щупы от измеряемой цепи и выбрать более высокий диапазон измерений.
Если при максимальном диапазоне измерений на дисплее отображаются символы «0L», это означает, что измеряемое напряжение превышает 1000 В и необходимо немедленно отключить красный и черный щупы от измеряемой цепи.
