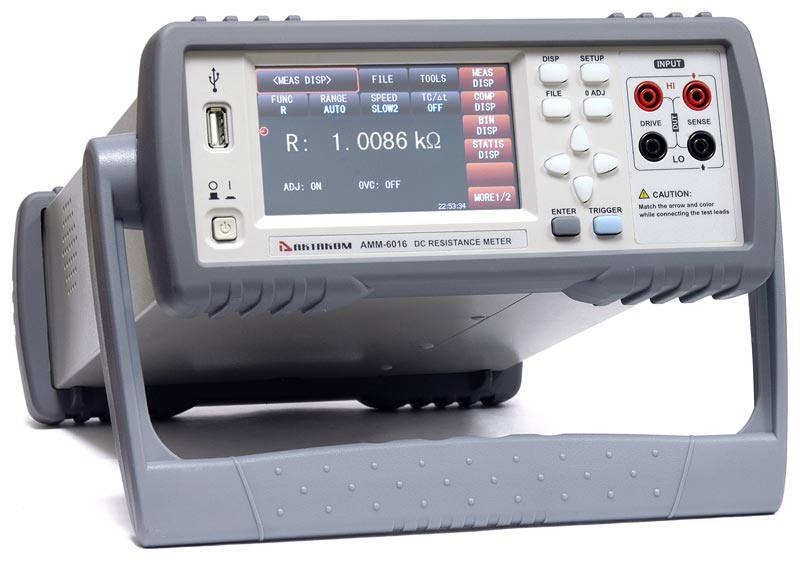

АКТАКОМ АММ-6016 Микроомметр

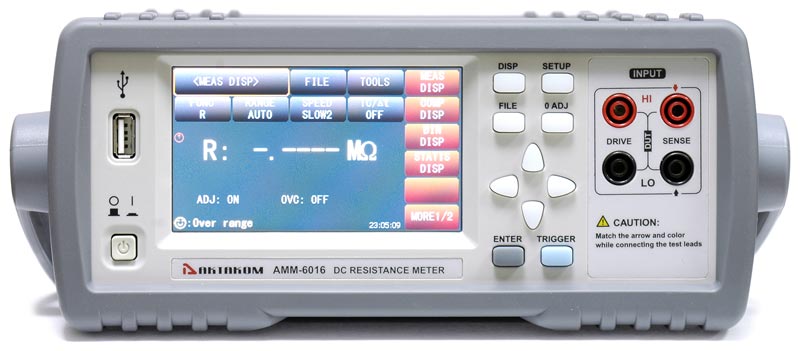

Описание кнопок управления и элементов передней панели

1. Интерфейс USB-host

2. ЖК дисплей

3. Кнопка MEAS для входа в меню измерений

4. Кнопка FILE для входа в меню сохранения файлов, во внутренней или внешней памяти

5. Кнопка SETUP для входа в меню системных параметров

6. Кнопка 0 ADJ для корректировки «0»

7. Терминалы подключения 4-проводных измерительных щупов

8. Кнопка TRIGGER режима ручного запуска тестирования

9. Кнопка ENTER подтверждения введеных команд и значений

10. Навигационные клавиши

11. Модель, название и торговая марка

12. Кнопка POWER включения/выключения питания

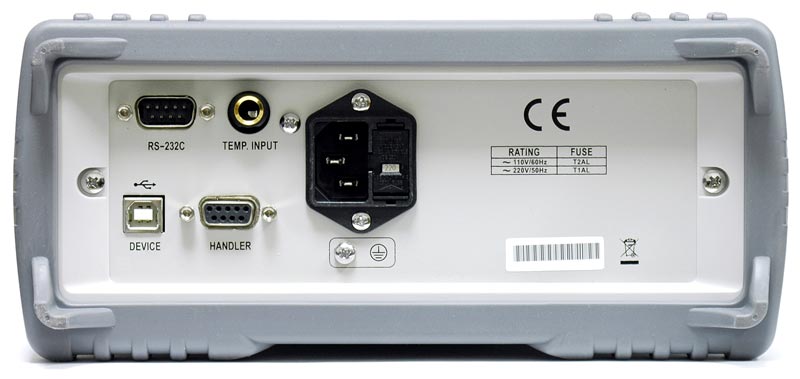

Описание элементов задней панели

1. Последовательный интерфейс RS-232С

2. Разъём TEMP. INPUT датчика температуры Pt500

3. Разъем питания прибора (с разъемом предохранителя).

4. Серийный номер прибора

5. Клемма заземления

6. Интерфейс HANDLER

7. Интерфейс USB для связи с ПК

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор
    • Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
    • Измерение напряжения, используя гнезда для измерения тока.
    • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
    • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
    • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
    • Растягивать с усилием измерительные щупы прибора.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.

1. Название страницы меню.

2. Меню управления файлами внешней или внутренней памяти и режим Screen Copy

3. Вход в меню сброса установок SYSTEM RESET и DEFAULT SETTINGS

4. Вызов функциональных меню

5. Отображение результатов измерений

6. Отображение оперативной информации

7. Выбор диапазонов и режимов измерений функций.

ВНИМАНИЕ!

– Избегайте непосредственного контакта с испытательными зажимами во время проведения измерений.

– Чтобы избежать поражения электрическим током, примите все меры предосторожности для обеспечения того, чтобы все элементы, подключенные к выходному терминалу не находились под напряжением.

– Убедитесь в правильной полярности подключения прибора к измеряемому объекту.

– Для достижения корректности и стабильности измерения, проконтролируйте температуру, относительную влажность и общие условия, в которых будет проводиться измерение.

– Если объект измерений содержит емкости или обладает емкостными свойствами, то перед проведением измерений его необходимо разрядить, во избежание порчи прибора.

– Перед подключением RS-232 убедитесь, что питание прибора отключено.

– Будьте осторожны при работе с использованием дистанционного управления!

– После выключения питания, подождите несколько секунд, прежде чем включить его снова. Включение POWER ON/OFF неоднократно с недостаточным интервалом может повредить прибор.

Функциональные меню прибора

Управление прибором осуществляется физическими клавишами DISP, SETUP, FILE, 0 ADJ, навигационными клавишами и экранными кнопками.

DISP – при нажатии кнопки на дисплей выводится информация о текущих установках и результаты измерений. Необходимая функция может быть выбрана нажатием экранной кнопки в правой части экрана – MEAS DISP, COMP DISP, BIN DISP, STATIS DISP

SETUP – при нажатии на дисплее отображаются экраны установки параметров функций, при этом в правой части экрана отображаются кнопки вызов страниц функций

FILE – клавиша выбора места сохранения результатов. При нажатии кнопки предлагается выбрать внутреннюю или внешнюю память – Internal File или External File.

0 ADJ – при нажатии кнопки в режиме измерений происходит автоматическая установка «0».

Под навигационными клавишами расположены клавиши ENTER – подтверждение ввода значений и TRIGGER – ручной запуск измерений

При включении прибора на дисплее отображается страница измерения.

Доступные экранные кнопки:

FUNC – выбор типа измерений:

R – сопротивление;

R-T – сопротивление и температура (только АММ-6015);

T – температура (только АММ-6015);

LPR – сопротивление в режиме низковольтного напряжения;

LPR-T – сопротивление в режиме низковольтного напряжения и температура (только АММ-6015).

RANGE – выбор диапазона измерений – 20 мОм, 200 мОм, 2 Ом, 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм (диапазоны 200 кОм и 2 МОм доступны только для АММ-6015). Выбор значения диапазона производится стрелками в правом вертикальном меню. Помимо значения можно включить режим AUTO – автоматический выбор диапазона или HOLD – удержание заданного диапазона в течение всего времени измерения.

SPEED – выбор скорости измерений. Возможен выбор из: FAST – 10 мс, MED – 25 мс, SLOW1 – 115 мс SLOW2 – 455 мс

FILE – сохранение результатов измерений. Возможны два варианта сохранения – File manage и Screen Copy. При нажатии на File manage необходимо выбрать внутреннюю память (Internal File) или внешний USB – носитель (External File), данные будут сохранены в файлах формата *.csv. При нажатии на Screen Copy будет создано текущее изображение крана и сохранена в формате *.gif. Сохранение изображения возможно только на USB-носитель.

TOOLS – нажав на кнопку на дисплее отобразятся кнопки DISP ON/OFF и 0 ADJ. Первая кнопка включает и выключает вывод результатов измерений на дисплей. При нажатии кнопки 0 ADJ производится установка «0» прибора. Для этого необходимо установить и соединить измерительные щупы из комплекта поставки прибора как указанно на рисунке и нажать кнопку 0 ADJ. Необходимо помнить, что только после такой установки «0» измеренные значения будут достоверными!

ТС/Δt – включение и выбор режима: температурной компенсации ТС или температурной конверсии Δt (только для АММ-6015).

Температурная компенсация – т.к. сопротивление большинства резисторов зависит от температуры, возможно внесение автоматической коррекции, т.е. при предварительной установке температуры, при которой будет использоваться резистор, на дисплее будет отображаться сопротивление резистора при заданной температуре. Температурная конверсия – преобразование разницы сопротивлений в значение температуры. Используется совместно с датчиком Pt500 из комплекта поставки или с аналоговым напряжением от 0 до 2 В (выставляется в меню ТС/Δt SETUP)

TRIG – выбор режима запуска (только для АММ-6016). Доступны следующие режимы:

INT (Internal) – постоянное измерение и вывод результата на дисплей

MAN (Manual) – запуск клавишей TRIGGER на передней панели прибора

EXT (External) – запуск через интерфейс HANDLER

BUS – запуск измерений через интерфейс связи.

В этом режиме прибор сравнивает измеренное значение с предварительно установленным диапазоном значений.

Возможны два варианта сравнения – по заданному диапазону и по отклонению от номинального значения в процентах.

Доступны установки следующих параметров:

Функция позволяет сортировать элементы по 3 устанавливаемым параметрам.

Параметры устанавливаются в меню BIN SETUP. Устанавливаются номинальное значение, значение возможного отклонения в %, либо задаются верхнее и нижнее значение диапазона.

В меню BIN DISP возможны следующие установки:

Функция этой страницы – отобразить данные измерений. Можно анализировать среднее значение результатов для нескольких измерений, скорость прохождения/отказа и некоторые инженерные коэффициенты.

Возможны следующие установки:

Параметры, приведенные в таблице статистики:

1. : Округленное значение. Соответствующая формула:

2. σ: Среднеквадратичное значение. Соответствующая формула:

3. s: Стандартное отклонение образца. Соответствующая формула:

4. Cp: Показатель соответствия (дисперсия). Соответствующая формула:

5. CpК: Показатель соответствия (отклонение). Соответствующая формула:

где:

n – общее время измерения выборки используется для статистического анализа, что соответствует значению времени

х – результаты каждого замера. Сохраняются в памяти прибора.

Hi – верхнее предельное значение, используемое для сравнения, соответствует значению верхней границе диапазона;

Lo – нижнее предельное значение, используемое для сравнения. Соответствует нижней границе диапазона;

Hi (num) – используется для добавления время, если результат измерения превышает верхнее предельное значение;

Lo (num) – используется для добавления временя, если результат измерения меньше чем нижнее предельное значение;

In (num) – используется для суммирования время прохождения измерения;

Max – используется для отображения максимального результата среди всех измерений;

MaxIndex – используется для отображения тестовой серии, соответствующей максимальному результату измерения;

Min – используется для отображения минимального результата измерения среди всех результатов измерений;

MinIndex – используется для отображения тестовой серии, соответствующей минимальному результату измерения.

Примечание. Прежде чем перейти к другим функциям или измерениям необходимо выключить функцию статистики – перевести кнопку Status в положение OFF.

При нажатии клавиши SETUP на лицевой панели прибора в правой части дисплей появятся кнопки вызова меню настроек режимов измерений. В указанных меню частично дублируют параметры из меню функций, но есть возможность установить и более расширенные параметры.

Доступны следующие меню настроек:

MEAS SETUP – меню настроек режима измерений

TC/Δt – меню настроек температурных измерений и коррекции

BIN SETUP – меню настроек сортировщика

SYSTEM SETUP – меню настроек системы и интерфейсов

Меню настроек режима измерений MEAS SETUP:

В меню отображаются 3 ячейки, в которые записываются параметры пороговых значений для срабатывания компаратора. Ячейки можно включать или выключать в произвольном порядке. Включенная (активная) ячейка отображается на дисплее в меню BIN DISP специальным значком, изменяющим свой цвет в зависимости от установленных условий.

Кнопкой TOOLS можно изменить метод сортировки – диапазон с установленными границами или номинальное значение с установленным отклонением в процентах.

Назначение кнопок:

В этом меню можно установить или изменить настройки озвучивания нажатия на экранные кнопки, язык меню, установить или отменить пароль, настройки интерфейсов, дату и время и т.д.

Назначение кнопок:

Прибор позволяет сохранять файлы как во внутреннюю, так и внешнюю (USB-носитель) память. Сохраненные файлы позднее можно загрузить, скопировать или удалить. Для сохранения необходимо нажать кнопку FILE и далее FILE MANAGE. В открывшемся боковом меню выбрать место сохранения – внутреннюю (Internal) или внешнюю (External) память. Если в памяти уже есть файлы, то в правом меню появятся кнопки действий – Load (Загрузить), Save (Сохранить), Delete (Удалить), Copy (Копировать, «I» копировать во внутреннюю память, «Е» – копировать во внешнюю память), Select (Выбрать), Return (Возвращение к предыдущему меню).

При подключении USB-носителя система автоматически создаст в корневом каталоге папки CSV, STA, PIC и далее файлы будут сохраняться в этих папках.
