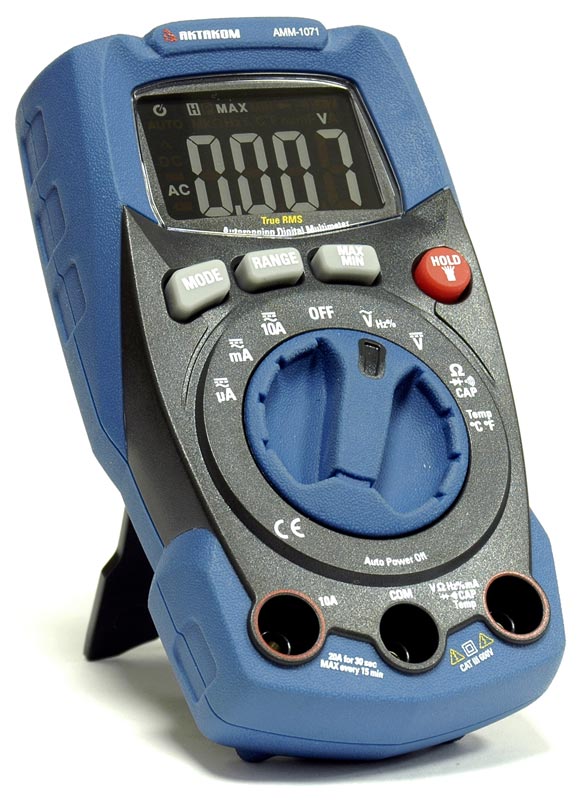

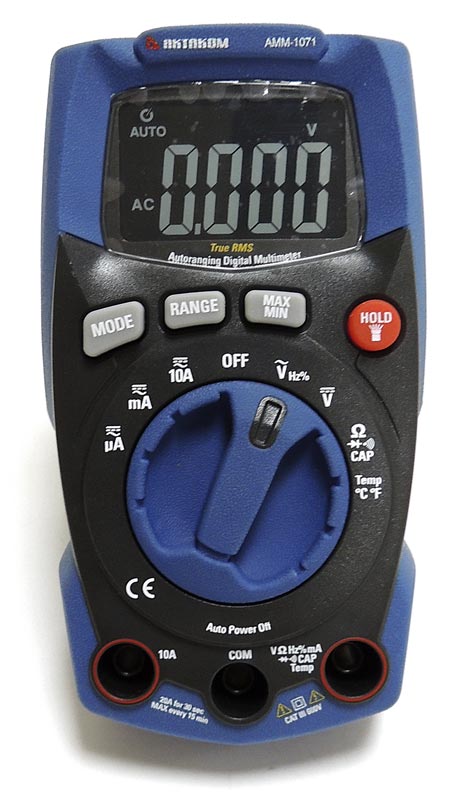

АКТАКОМ АММ-1071 Мультиметр

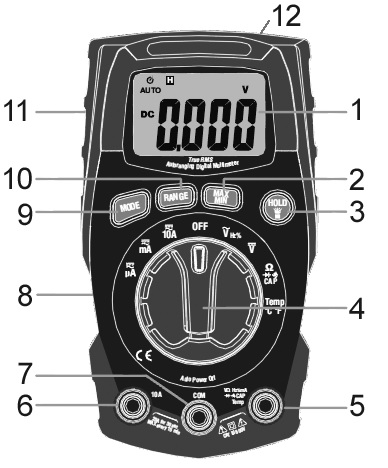

1. Дисплей

2. Кнопка MAXMIN включения режима максимальных / минимальных измерений

3. Кнопка HOLD удержания показаний и включения фонарика

4. Поворотный переключатель режимов измерений

5. Разъем VÙHz% mACAP для всех видов измерений, кроме силы тока в диапазоне 10 А

6. Разъем 10А для измерений силы тока в диапазоне 10 А

7. Разъем COM для всех видов измерений

8. Место расположения крышки отсека предохранителей на задней панели

9. Кнопка MODE переключения режимов

10. Кнопка Range переключения диапазонов измерений

11. Место расположения крышки батарейного отсека на задней панели

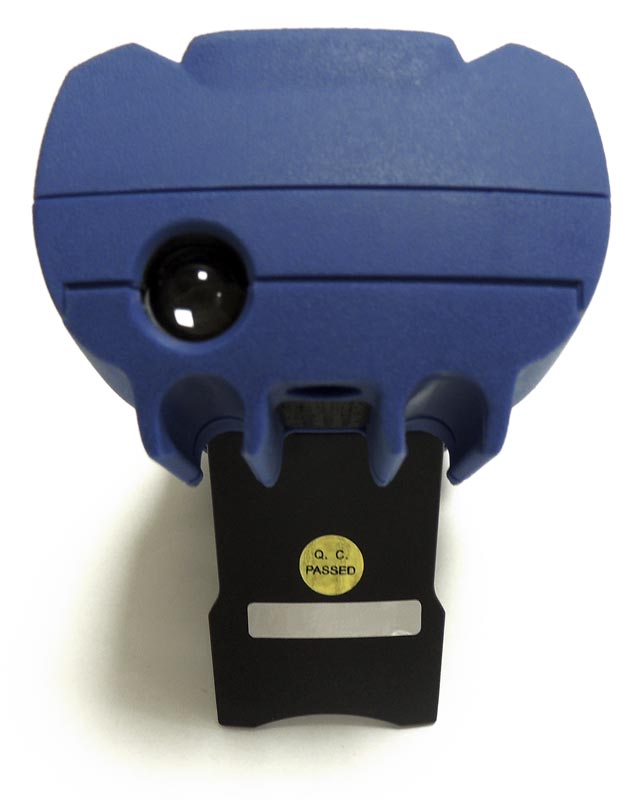

12. Фонарик

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

1. Переведите переключатель режимов в положение «μA», «mA» или «10A».

2. Выберите с помощью кнопки MODE режим измерения постоянного или переменного тока. На дисплее активен индикатор DC или AC соответственно.

3. При измерениях в диапазонах «μA» и «mA» подключите черный щуп к разъему COM, а красный щуп к разъему VΩHz% mACAP.

4. При измерении в диапазонах 4 А и 10 A подключите черный щуп к разъему COM, а красный щуп к разъему 10А.

5. Коснитесь щупами исследуемой части цепи.

6. Наблюдайте показания на дисплее.

ВНИМАНИЕ! При измерениях силы тока в диапазоне 10 А время измерений не должно превышать 30 сек
