АКТАКОМ АТН-8365 Электронная нагрузка

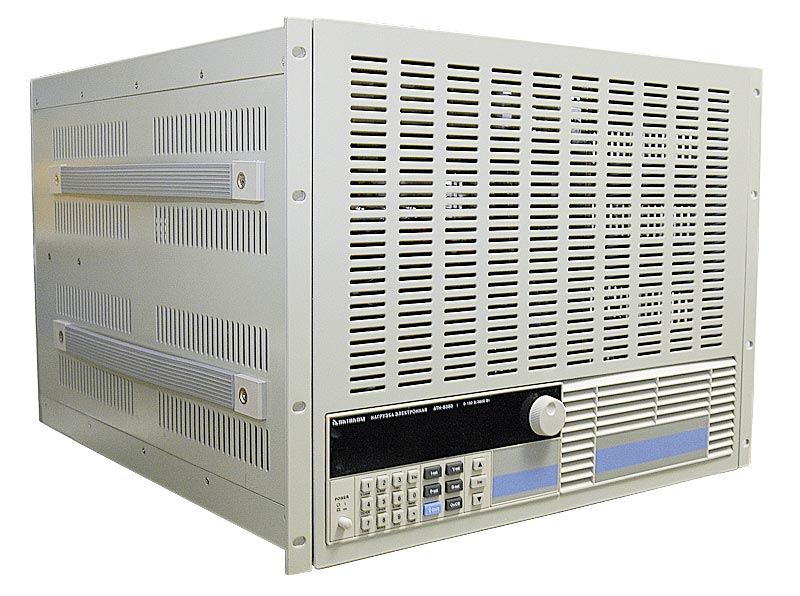

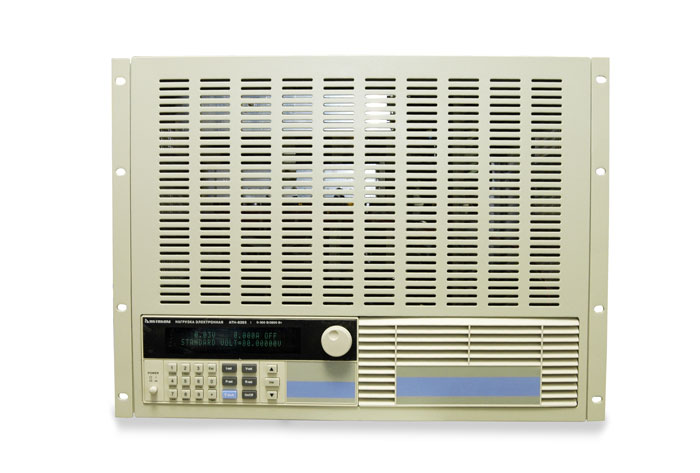

АТН-8365 Электронная нагрузка

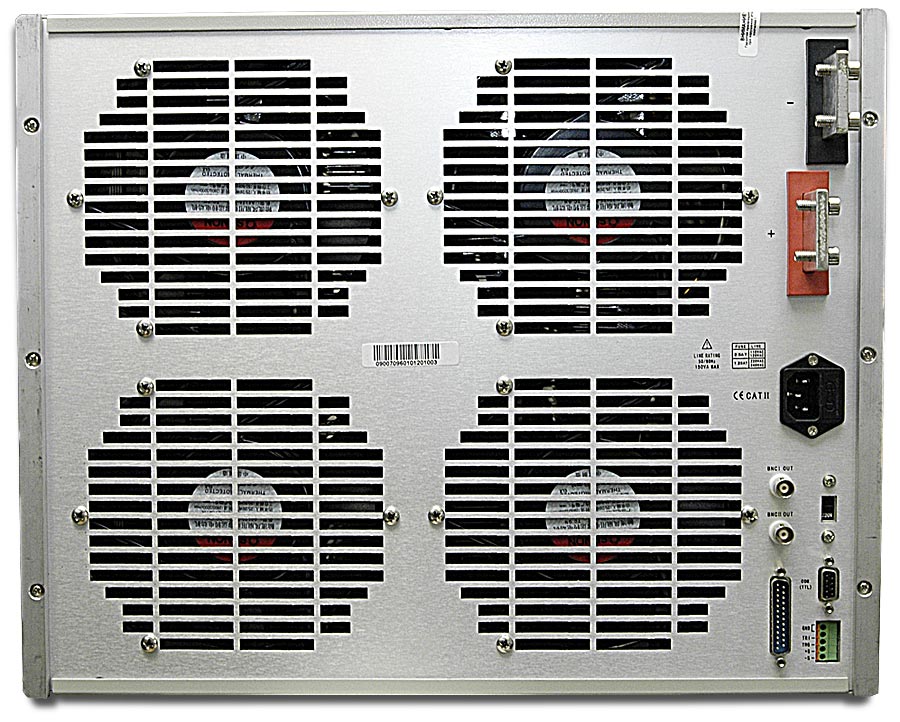

АТН-8365 Электронная нагрузка - вид сзади
Торговая марка: АКТАКОМ
Номер в Госреестре СИ: 92194-24
RS-232

Программируемая электронная нагрузка: входное напряжение 0...500 В, входной ток 0...120 А, максимальная мощность 3600 Вт, точность установки 0,03%. Режимы стабилизации: CC, CV, CW, CR, CC+CV, CR+CW. Измерение напряжения, тока, мощности; тестирование батарей; работа по списку; динамическое тестирование, автоматическое тестирование. ВФД-дисплей. RS-232/USB. Габаритные размеры 575x465x355 мм. Вес 70 кг.

Розничная цена: недоступно

НДС включён в цену

На заказ



Электронная нагрузка АКТАКОМ АТН-8365 является эффективным инструментом для испытания источников электропитания радиоэлектронных устройств (в т.ч. высокой мощности). У программируемой электронной нагрузки АТН-8365 имеется возможность эмулировать работу в различных режимах (стабилизация напряжения, тока, сопротивления, мощности), а также функции работы по спискам и динамического тестирования.

Возможности АТН-8365

  • ВФД-дисплей
  • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Функция "мягкого" запуска
  • Тестирование батарей
  • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
  • Поддержка внешнего запуска
  • Компенсация падения напряжения
  • Работа по спискам
  • Автоматическое тестирование
  • Управление по USB/RS-232

Технические характеристики

Входные параметры Мощность 3600 Вт
Ток 0...120 A
Напряжение 0...500 В
CC режим Диапазон 0...12 A 0...120 A
Разрешение 1 мA 10 мA
Точность 0.05%уст.знач.+0.05%диап. 0.1%уст.знач.+0.05%диап.
CV режим Диапазон 0.1...19.999 В 0.1...500 В
Разрешение 1 мВ 10 мВ
Точность 0.03%уст.знач.+0.02%диап. 0.03%уст.знач.+0.05%диап.
CR режим Диапазон 0.03...10 кОм 0.03...5 кОм
Разрешение 16 бит 16 бит
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
CW режим Диапазон 0...3600 Вт 0...3600 Вт
Разрешение 1 мВт 10 мВт
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
Измерение
напряжения
Напряжение 0...19.999 В 0...500 В
Разрешение 1 мВ 10 мВ
Точность 0.015%уст.знач.+0.03%диап. 0.015%уст.знач.+0.05%диап.
Измерение
тока
Ток 0...12 A 0..120 A
Разрешение 0.1 мА 1 мA
Точность 0.05%уст.знач.+0.05%диап. 0.1%уст.знач.+0.08%диап.
Измерение мощности Мощность 100 Вт 3600 Вт
Разрешение 1 мВт 10 мВт
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
Тестирование батарей

Напряжение батареи: 0.5-120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА

Динамическое тестирование

Работа по спискам: переключение: 0...25 кГц; 5 A/мкс; T1&T2: 60 мкс-999 с; точность:±(15% смещение+10% диап.)

"Мягкий" запуск
Время

1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс
Точность:±(15% смещение+10% диап.)

Короткое замыкание Ток (CC) =13.2 A = 132 A
Напряжение (CV) 0 В
Сопротивление (CR) = 45 мОм
Размеры Ш*В*Д (мм) 575*465*355
Масса кг не более 70

Стандартная комплектация

  • Электронная нагрузка
  • Кабель питания
  • Руководство по эксплуатации

Дополнительная комплектация

Описание коммуникационного протокола связи компьютера и электронной нагрузки (в формате PDF, английский язык) доступно на сайте www.aktakom.ru, после регистрации прибора с указанием серийного номера прибора.

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

  • AELP Aktakom ElectronicLoadPro Программное обеспечение
    Программное обеспечение АКТАКОМ ElectronicLoadPro предназначено для обеспечения дистанционного управления электронными нагрузками АТН-8036, АТН-8060, АТН-8060, АТН-8065, АТН-8180, АТН-8185, АТН-8240, АТН-8245, АТН-8360, АТН-8365, АТН-8366, АТН-8020, АТН-8030, АТН-8120, АТН-8125. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1633

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данной электронной нагрузки?
  • Какая скорость нарастания для разных параметров у электронных нагрузок Актаком?
  • Допускаются ли кратковременные (до 0,5-1,0 сек) перегрузки по току свыше указанных значений максимальных входных токов в электронных нагрузках Актаком?
  • Возможно ли параллельное соединение электронных нагрузок для увеличения значения рабочего тока?

  • Какие условия эксплуатации предусмотрены для данной электронной нагрузки?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Атмосферное давление от 495 до 795 мм рт. ст.
    3. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    4. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается замыкать накоротко выходные или входные разъёмы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации.
      • Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Используйте только специфицированные соединительные провода, предназначенные для данного изделия.
      При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода.
      Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Какая скорость нарастания для разных параметров у электронных нагрузок Актаком?
    По току скорость нарастания от 0 до максимального значения составляет от 50 до 200 мкс.

    По напряжению и мощности данный параметр не нормируется в принципе, но ориентировочно его значение составляет около 1 - 2 мс.
    Наверх

    Допускаются ли кратковременные (до 0,5-1,0 сек) перегрузки по току свыше указанных значений максимальных входных токов в электронных нагрузках Актаком?
    Нет, не допускаются!

    Если происходит перегрузка по току, то защита включается в течение нескольких миллисекунд. Время воздействия не может быть более долгим, иначе прибор сломается и будет снят с гарантийного обслуживания.
    Наверх

    Возможно ли параллельное соединение электронных нагрузок для увеличения значения рабочего тока?
    Да, такое подключение возможно. Но, естественно, что в таком соединении должны использоваться одинаковые модели (т.е. модели с одним и тем же индексом).
    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
