RIGOL DG1022Z Универсальный генератор сигналов

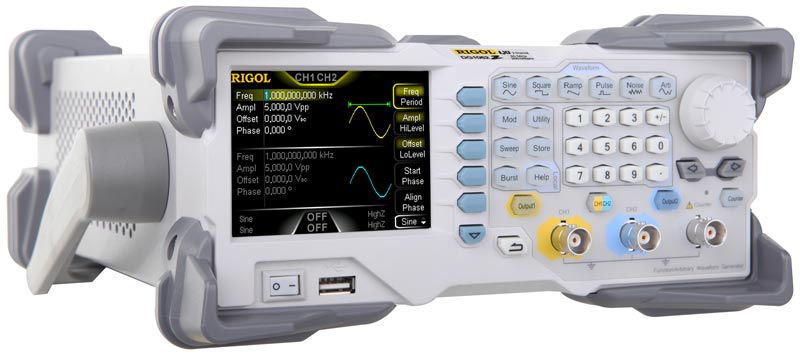

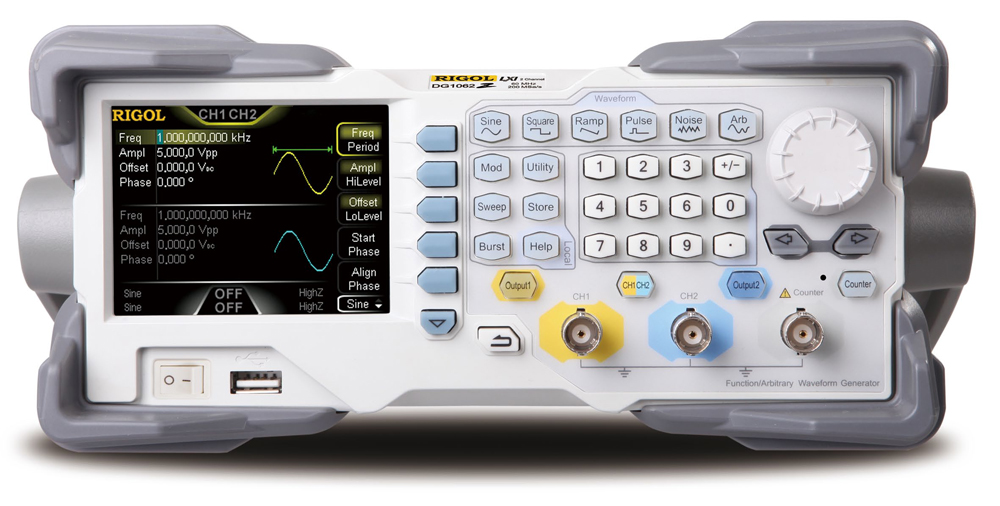

DG1022Z Универсальный генератор сигналов

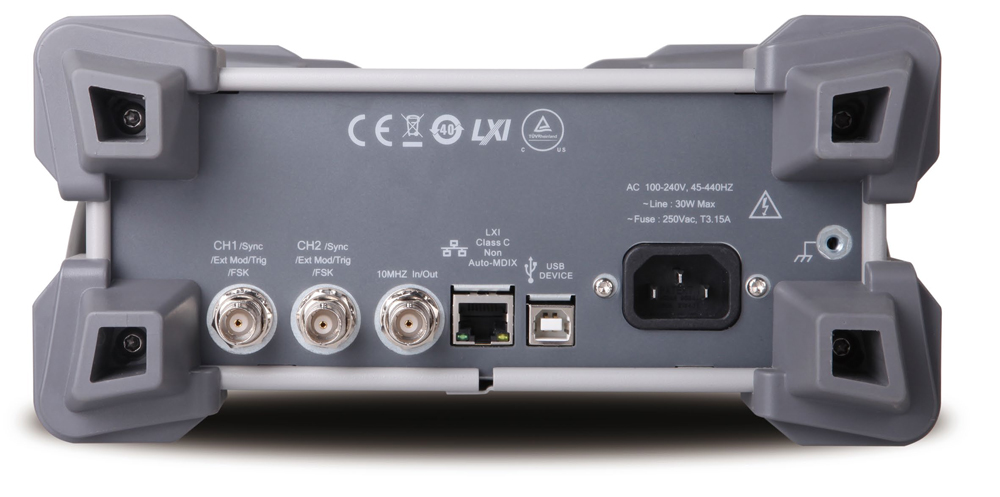

DG1022Z Универсальный генератор сигналов - Вид сзади
Торговая марка: RIGOL
Номер в Госреестре СИ: 56011-20
USB Host LAN

Генератор сигналов универсальный. 2 канала. Диапазон: 1 мкГц...25 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 160 встроенных форм сигналов. Частота сэмплир.: 200 Мвыб/с.; ЦАП - 14 бит; глубина записи - 2М (16М опция). Джиттер 200 пс. Погрешность опорного генератора: 1 ppm. Фазовый шум -125 дБн/Гц. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. SiFi технология. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С). Дисплей: 3,5" TFT , 320 х 240. Размеры: 261,5 х 112 х 318,4 мм. Вес: 3,2 кг.

Розничная цена: 73 950,00 руб.

НДС включён в цену

На заказ

Участвует в акции

Опция БЕСПЛАТНО!

При покупке данного генератора сигналов Вы получите БЕСПЛАТНО опцию расширения памяти до 16 миллионов точек Arb16M-DG1000Z.

Подробности...


В корзину Быстрый заказ
(без регистрации)


Универсальный генератор сигналов Rigol DG1022Z при формировании сигнала использует прямой цифровой синтез (DDS). В генераторе DG1022Z применена инновационная технология SiFi (Signal Fidelity), обеспечивающая формирование сигнала по принципу «точка за точкой», благодаря чему достигается исключительное качество сформированного генератором сигнала: низкий уровень фазового шума, малый джиттер, высокая точность установки частоты опорного генератора.

Благодаря большому количеству встроенных форм сигнала и видов модуляции, а также возможности дистанционного управления (включая стандарт LXI и команды SCPI), генератор сигналов Rigol DG1022Z является незаменимым инструментом для любой измерительной лаборатории.

Технические характеристики

Характеристика Значение
Максимальная выходная частота

25 МГц

Количество каналов

2

Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
160 типов специальной формы

Частотные характеристики

Диапазон синусоидальный сигнал 1 мкГц ~ 25 МГц
прямоугольный сигнал 1 мкГц ~ 25 МГц
импульсный сигнал 1 мкГц ~ 15 МГц
пилообразный сигнал 1 мкГц ~ 500 кГц
гармоники 1 мкГц ~ 10 МГц
белый шум (Гаусс) полоса 25 МГц (-3дБ)
специальной формы 1 мкГц ~ 10 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) ±1 ppm

Синусоидальный сигнал

Гармонические искажения Типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 25 МГц)
Общие гармонические искажения < 0,075% (10-20 кГц, 0 дБм)
Негармонические искажения

Типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)

Фазовый шум Типичное (0 дБм)
-125 дБн/Гц @ 10 кГц

Прямоугольный сигнал

Время нарастания / спада < 10 нс (1 Вп-п) типичное
Выброс < 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения 0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия 1% от периода + 5 нс
Джиттер (СКЗ)
Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Пилообразный сигнал

Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия 0 ~ 100%

Импульсный сигнал

Длительность импульса ≥ 16 нс (ограничена установленной частотой)
Время нарастания / спада ≥ 10 нс (ограничена установленной частотой и длительностью импульса)
Выброс < 5 % (1 Вп-п) типичное
Джиттер (СКЗ)
Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Специальная форма


Максимальное количество точек участвующих в формировании сигнала 8 ~ 2 М точек (16 М точек опция)
Вертикальное разрешение 14 бит
Частота дискретизации 200 Мвыб/сек
Время нарастания < 5 нс (1 Вп-п) типичное
Джиттер (СКЗ) Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Способ редактирования по точкам, сегментами, встроенное построение формы

Генератор гармоник


Порядок гармоник ≤ 8
Тип гармоник четные, нечетные, все, пользовательские
Амплитуда гармоник регулируемая для каждой гармоники
Фаза гармоник регулируемая для каждой гармоники

Характеристики выхода:

Амплитуда (50 Ом) 2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (≤30 МГц)
Точность установки
±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ
Типичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (≤30 МГц)
Единицы установки Вп-п, Вскз, дБм
Разрешение 0,1 мВпп или 4 бит

Смещение (50 Ом):

Диапазон
±5 Впп АС+DC
Точность установки
±(1% + 5 мВ +0,5% от амплитуды)

Выход сигнала:

Импеданс
50 Ом (типичное)
Защита
от короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция

Тип модуляции
AM, FM, PM, ASK, FSK, PSK, PWM

AM Модуляция (AM) :

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 1 МГц
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция (FM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 1 МГц

ФМ Модуляция (PM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 1 МГц
Девиация 0 ~ 360°

Частотная манипуляция (FSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц

Амплитудная манипуляция (ASK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц

Фазовая манипуляция (PSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц

ШИМ модуляция (PWM):

Несущая импульсный
Частота модуляции
2 мГц ~ 1 МГц
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация
0%~100% длительности импульса

Вход внешней модуляции:

Диапазон напряжения
75 мВскз ~ ± 2,5 В DC+AC
Полоса
50 кГц
Импеданс входа
1000 Ом

Режим свипирования (качания):

Форма синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон линейный, логарифмический, ступенчатый
Диапазон частот верхняя и нижняя частота свипирования ограничена несущей частотой
Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с
Время стояния / возврата 0 мс ~ 500 с
Источник запуска Ручной, внешний, внутренний
Маркер спадающий фронт сигнала синхронизации (задаваемый)

Режим пачек импульсов:

Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей 2 мГц ~ 30 МГц
Количество импульсов в пачке
1 ~ 1000000 или бесконечное
Начальная / Конечная фаза 0° ~ 360°
Внутренний период
1 мкс ~ 500 с
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Задержка запуска 0 нс ~ 100 с

Частотомер:

Измеряемый параметр Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон 1 мrГц ~ 200 МГц
Разрешение по частоте 7 разрядов/с (время счета = 1 с)
Диапазон периода 5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC
1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 В AC+DC
AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения
(DC связь)
диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс
Коэффициент заполнения 0 ~ 100%
Параметры входа Входной импеданс 1 МОм
Тип свяи AC, DC
ФНЧ ON: полоса 250 кГц,
OFF: полоса 200 МГц
Опасное напряжение (1 МОм)
±7 В AC+DC
Система запуска Уровень запуска: ±2,5 В
Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с

Вход запуска:

Уровень TTL
Длительность импульса
> 100 нс
Запуск по фронту
нарастающий, спадающий выбирается
Время отклика (задержка запуска)
свипирование:< 100 нс, режим пачек < 300 нс

Выход запуска:

Уровень TTL
Длительность импульса > 60 нс(типичное)
Максимальная частота 1 МГц

Двухканальный режим (сдвиг фаз):

Диапазон 0° ~ 360°
Разрешение
0,03°

Вход/выход 10 МГц:

Вход внешнего опорного сигнала
Частота
10 МГц ± 50 Гц
Уровень 250 мВп-п ~ 5 Вп-п
Время блокировки
< 2 c
Импеданс 1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала
Частота 10 МГц ± 50 Гц
Уровень 3,3 Вп-п
Импеданс 50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень TTL
Импеданс 50 Ом

Основные характеристики:

Тип дисплея Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов
Питание 100~240 В АСскз,45~440 Гц, CATII
Интерфейс USB устройство, USB хост, LAN; USB-GPIB (опция)
Потребляемая мощность не более 40 Вт
Рабочая температура 10 °C...40 °C
Габаритные размеры 261,5 х 112 х 318,4 мм
Вес 3,2 кг (в упаковке 4,5 кг)

Стандартная комплектация

  • генератор сигналов
  • сетевой кабель
  • BNC кабель
  • USB кабель для подключения к ПК
  • краткое руководство по эксплуатации

Дополнительная комплектация

Часто задаваемые вопросы

  • Как активировать опции для приборов Rigol?
  • Какие условия эксплуатации предусмотрены для данного генератора сигналов?

  • Как активировать опции для приборов Rigol?
    Активировать опции для приборов Rigol можно двумя способами:

    Способ 1.
    1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
    2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
    3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
    4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
    5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
    6. В графу Verification code вводите код верификации, что прописан справа от данной графы.

    7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

      Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



      На одном USB-накопителе может быть только один файл ".lic"!
    8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
    9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
    10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
    11. После активации опций прибор рекомендуется перезапустить заново.
    Внимание!
    Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.

    Способ 2
    1. Выполняете пп.1-6. способа 1
    2. Сохраняете полученный сгенерированный код
    3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
    4. Соединяете ПК и прибор кабелем USB
    5. Находите в ПО свой прибор (например MSO7054)


    6. Вызываете панель управления SCPI командами


    7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
      Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код

    8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
    9. После активации опций прибор рекомендуется перезапустить заново

    Наверх

    Какие условия эксплуатации предусмотрены для данного генератора сигналов?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабеля не перепутайте входной разъем с выходными.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    Для данного прибора на нашем сайте доступна документация.
    Для загрузки документации перейдите в раздел "Загружаемые файлы для Вашего прибора", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.


    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
