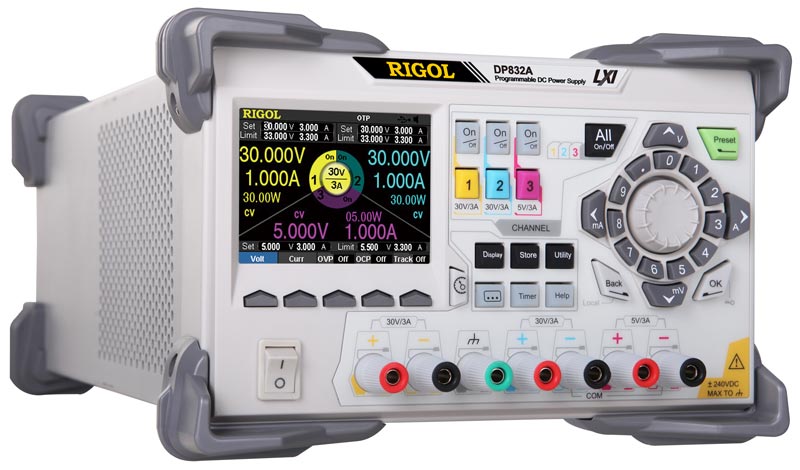

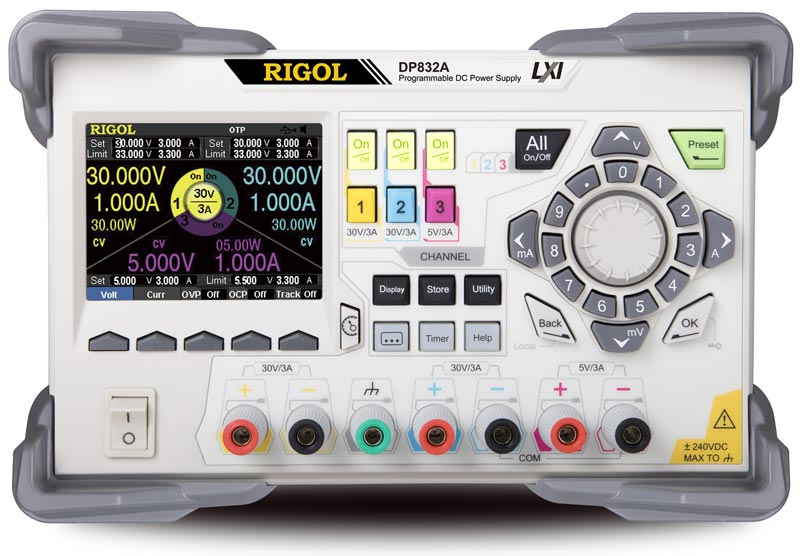

RIGOL DP832A Источник питания

◄ ►

Торговая марка:
Номер в Госреестре СИ: 91448-24
Спецификация (PDF): Загрузить

3 канала. Прецизионный. Программируемый источник питания. 0…30 В/0…3 А (канал 1); 0…30 В/0…3 А (канал 2); 0…5 В/0…3 А (канал 3). Максимальная мощность 195 Вт. Наилучшее разрешение программирования: 1 мВ/1 мА; считывания 0,1 мА/0,1 мВ. Базовая погрешность напряж./ток : 0,05% / 0,2% (канал 1 и 2) , 0,1% / 0,15% (канал 3). Пульсации+шум по напряжению/току: 0,35мВскз/2 мАскз. Встроенный регистратор. Интерфейс: USB host, USB Device, LAN (LXI-C class), RS-232, Digital I/O, GPIB(опция). Дисплей цветной TFT 3,5" с цифровой и граф. информацией. Размеры: 239х157х418 мм. Вес: 10,5 кг.

Розничная цена: 115 632,00 руб.

НДС включён в цену

Есть на складе

В корзину Быстрый заказ
(без регистрации)

Источник питания Rigol DP832A имеет высокую точность установки напряжения и тока, а также низкий уровень шумов и пульсаций. В источнике питания Rigol DP832A реализованы как типовые для лабораторных источников питания функции (защита от перегрузки и перегрева, стабилизация тока и напряжения), так и передовые, например возможность программирования сигналов произвольной формы или импульсов с сохранением во внутреннюю память, регистрация данных при контроле выходных параметров и др.

Программируемый источник питания Rigol DP832A обладает инновационным графическим интерфейсом, отображающим параметры в цифровой, аналоговой и графической формах в реальном времени, благодаря чему использование прибора становится еще более простым и интуитивно понятным.

Наличие интерфейса LAN (LXI Class C) позволяет дистанционно управлять источником питания DP832A в составе измерительных лабораторий.

Основные характеристики Rigol DP832A

Количество каналов - 3
Максимальная мощность - 195 Вт
Новый интуитивно понятный графический интерфейс
Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
Режимы стабилизация тока и напряжения
Возможность установки задержки на выходе
Трекинг режим для каналов CH1 и CH2
Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 сек)
Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
Поддержка внешнего диска
Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала

Технические характеристики

Характеристики			Значения
Количество каналов			3
Выходное напряжение / ток			CH1: 0...30 В / 0...3 А CH2: 0...30 В / 0...3 А CH3: 0...5 В / 0...3 А
Нестабильность, вызванная изменением нагрузки		Напряжение	<0,01%+2 мВ
Нестабильность, вызванная изменением нагрузки		Ток	<0,01%+250 мкА
Нестабильность, вызванная изменением сетевого напряжения		Напряжение	<0,01%+2 мВ
Нестабильность, вызванная изменением сетевого напряжения		Ток	<0,01%+250 мкА
Пульсации+шум (20 Гц...20 МГц)		Напряжение	<350 мкВскз/2 мВпик-пик
Пульсации+шум (20 Гц...20 МГц)		Ток	<2 мАскз
Ежегодная погрешность (25° ±5°C )	Программирование	Напряжение	0,05% + 20 мВ (CH1 и CH2); 0,1% + 5 мВ (CH3)
	Программирование	Ток	0,2% + 5 мА
	Считывание	Напряжение	0,05% + 10 мВ (CH1 и CH2); 0,1% + 5 мВ (CH3)
	Считывание	Ток	0,15% + 5 мА
Разрешение	Программирование	Напряжение	1 мВ
	Программирование	Ток	1 мА
	Считывание	Напряжение	0,1 мВ
	Считывание	Ток	0,1 мА
	Отображение	Напряжение	1 мВ
	Отображение	Ток	1 мА
Время установления			50 мкс
Время отработки команд			118 мс
Температурный коэффициент на °C		Напряжение	CH1/CH2: 0,01 %+5 мВ; CH3: 0,01%+2 мВ
Температурный коэффициент на °C		Ток	0,01%+ 2 мA
Стабильность (8 часов)		Напряжение	CH1/CH2: 0,02%+2 мВ; CH3: 0,01%+1 мВ
Стабильность (8 часов)		Ток	0,05%+2 мА
Защита по напряжению OVP/ по току OCP	Диапазон		CH1: 1 мВ...33 В / 1 мА...3,3 A CH2: 1 мВ...33 В / 1 мА...3,3 A CH3: 1 мВ...5,5 В / 1 мА...3,3 A
Защита по напряжению OVP/ по току OCP	Точность		0,5%+0,5 В / 0,5%+0,5 A

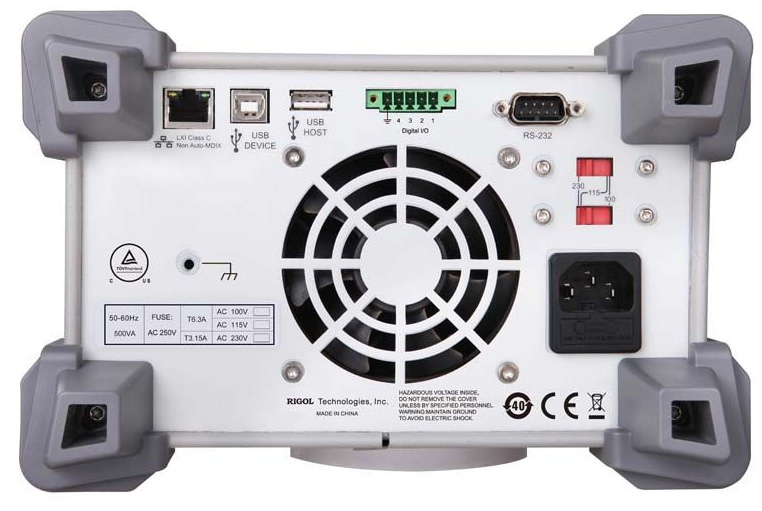

Интерфейсы			USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O Опция: GPIB
Весогабаритные параметры	Габаритные размеры		239 мм (W) x 157 мм (H) x 418 мм (D)
Весогабаритные параметры	Вес		10,5 кг
Питание			переменный ток (50 Гц...60 Гц) 100 В±10%, 115 В±10% 220 В±10%, 230 В±10% (макс 250 ВAC)

Стандартная комплектация

Дополнительная комплектация

Адаптер USB-GPIB
Комплект для монтажа в стойку

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данного источника питания?

Чем различаются модели источников питания Rigol серии DP800 с индексом «A» от моделей без индекса «A»?

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного источника питания?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 25 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение. Не допускается подключение прибора к цепям: с индуктивной нагрузкой; обратной полярности, относительно маркировки гнёзд прибора; пульсирующего или переменного напряжения; имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Чем различаются модели источников питания Rigol серии DP800 с индексом «A» от моделей без индекса «A»?

Как и в электронных нагрузках Rigol, так и в источниках питания модели с индексом «A» имеют более лучшие технические характеристики и функциональность по сравнению с моделями без индекса «A».

Основные различия по следующим параметрам:

Параметр или функция	DP800A	DP800
Разрешение установки / считывания / отображения	Более лучшее	Хуже
Функции мониторинга / анализа / регистратора	Штатно	Опция
Цифровой порт ввода/вывода Digital I/O	Штатно	Опция
Интерфейсы	Штатно: USB Host / USB Device, RS-232, LAN Опция: GPIB	Штатно: USB Host / USB Device Опции: LAN, RS-232, GPIB
Дисплей	Цветной ЖК 4,3" TFT. Улучшенная цветовая схема	ЖК 4,3" TFT. Квазимонохромная цветовая схема

Однако большинство различающихся параметров (кроме улучшенной цветовой схемы дисплея) на моделях DP800 можно улучшить до значений и функций моделей с индексом «A» путем приобретения и активации дополнительных опций:

INTERFACE-DP800 Интерфейс RS232/LAN
AFK-DP800 Опция мониторинга и анализа для DP800
HIRES-DP800 Опция улучшения разрешения для DP800
DIGITALIO-DP800 Цифровой порт для DP800

Наверх

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Документация

Для данного прибора на нашем сайте доступна документация.
Для загрузки документации перейдите в раздел "Загружаемые файлы для Вашего прибора", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на нашем сайте, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. Далее потребуется зарегистрировать Ваш продукт по его серийному (заводскому) номеру, если Вы не сделали этого ранее.
