RIGOL DSA1030A Анализатор спектра
RIGOL DSA1030A Анализатор спектра
|
|
|
Торговая марка:
Снято с производства Замена: DSA832E-TG
Цифровой анализатор спектра 9 кГц - 3 ГГц; цифровой частот. синтез, встр. предусилитель, средний уровень соб. шума: -148 дБмВт; макс.уровень +30 дБмВт; RBW: от 10Гц; фаз. шум: -88 дБн/Гц; измерение мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм. искажения, TOI; маркерные измерения; запись спектрограмм и настроек; цв. ЖК-дисплей 8,5"; интерфейс USB device, USB host, VGA, LXI-C; батарейное питание; размеры 399 х 223 х 159 мм, масса 6,2 кг.
|
Розничная цена:
недоступно
НДС включён в цену
На заказ
|

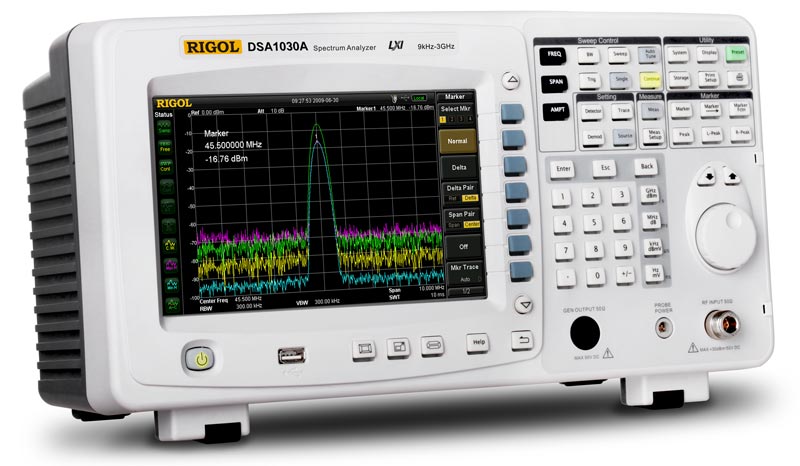

Анализатор спектра Rigol DSA1030A - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Благодаря цифровой технологии ПЧ, DSA1030A обладает исключительной производительностью и стабильностью при анализе спектра. В анализаторе спектра Rigol DSA1030A доступны расширенные измерения мощности, гармоник, шумов и искажений, а также имеется возможность ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A для измерения S-параметров.
Технические характеристики
|
Характеристики
|
Параметры
|
Значения
|
|
ЧАСТОТА
|
Частотный диапазон
|
9 кГц…3 ГГц
|
|
Разрешение
|
1 Гц
|
|
Температурная стабильность источника опорной частоты
|
± 3х10-6
|
|
Изменение погрешности источника опорной частоты
|
± 3х10-6/год
|
|
Погрешность измерения частоты
|
Разрешение маркера:
± полоса обзора / (кол. точек развертки-1)
|
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
|
|
Полоса обзора
|
Нулевая, 100 Гц…3 ГГц
|
|
Погрешность полосы обзора
|
± полоса обзора / (кол. точек развертки-1)
|
|
Плотность фазовых шумов (центр. частота =500 МГц, RBW≤1кГц)
|
<-88 dBс/Гц @ 10 кГц
<-100 dBс/Гц @ 100 кГц
<-110 dBс/Гц @ 1 МГц
|
|
ПОЛОСА ПРОПУСКАНИЯ
|
Полоса пропускания RBW (-3 дБ)
Полоса пропускания (-6 дБ)
|
10 Гц… 1 МГц, с шагом 1-3-10
200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры
|
|
Избирательность фильтров по уровням (60 дБ/3 дБ)
|
<5:1
|
|
Погрешность установки полосы пропускания ПЧ
|
<5%
|
|
Полоса пропускания видео
|
1 Гц … 3 МГц, с шагом 1-3-10
|
|
АМПЛИТУДА
|
Диапазон измерения уровня
|
Уровень собственных шумов … +30 дБм
|
|
Тип детектора
|
нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый
|
|
Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=10 Гц
|
без предусилителя:
100 кГц…10 МГц: <-85 дБм-3 x (f/1 МГц) дБ, типично -125 дБм
10 МГц…2.5 ГГц: <-127 дБм+3 x (f/1 ГГц) дБ, типично -130 dBm
2.5 ГГц…3 ГГц: <-115 дБм
с предусилителем:
100 кГц…1 МГц: <-103 дБм
1 МГц…10 МГц: <-103 дБм-3 x (f/1 МГц) дБ, типично -143 дБм
10 МГц… 2.5 ГГц: <-145 дБм +3 x (f/1 ГГц) дБ, типично -148 дБм
2.5 ГГц…3 ГГц: <-133 дБм
|
|
АЧХ
|
без предусилителя:
< 0,7 дБ : 100 кГц….3 ГГц
с предусилителем:
< 1,0 дБ : 1 МГц…3 ГГц
|
|
Аттенюатор
|
Предел ослабления:
0…50 дБ, с шагом 1 дБ
|
|
Погрешность переключения (центральная частота=50 МГц):
< (0.3 + 0.01 x установленное значение аттенюатора) дБ
|
|
Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 dBm, 20 ºC…30 ºC):
± 0.4 dB
|
|
Установка опорного уровня
|
Диапазон:
-100 дБм…+30 дБм с шагом 1 дБ
|
|
Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
|
|
Погрешность измерения
(достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <3 ГГц, 20 ºC to 30 ºC)
<1.0 дБ
|
|
Гармонические искажения 2-го порядка
|
SHI : +35 dBm
|
|
Интермодуляционные искажения 3-го порядка
|
TOI: +7 dBm (центральная частота>30 МГц)
|
|
Комбинационные искажения
|
<-60 дБс
|
|
Собственные комбинационные помехи
|
<-88 дБм, типично
|
|
РАЗВЕРТКА
|
Диапазон
|
10 мс… 3000 с (нулевой обзор)
20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц)
|
|
ВХОД
|
ВЧ вход
|
Соединитель N-типа (female) ; 50 Ом;
|
Максимальная постоянная составляющая:
50 В
|
Максимально опасный уровень входного сигнала:
40 дБм (10 Вт)
|
|
Точка компрессии усиления 1 дБ:
>0 дБм (предусилитель выключен)
|
|
Другие входы/выходы
|
Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)
|
|
Вход для питания пробника
Напряжение/ток:
+15 В, <10% при 150 mA
-12.6 В, <10% при 150 mA
|
|
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа N (female)
Частота 10 Гц, уровень 0 дБм…10 дБм
Уровень запуска: 5 В TTL уровень
|
|
USB Host 2.0
USB Device 2.0
|
|
VGA
Коннектор VGA, 15-pin mini D-SUB
Разрешение 800 * 600 @ 60Hz
|
|
Запуск
|
Источник запуска
|
свободный, видео, внешний
|
|
Внешний запуск
|
5 В TTL уровень
|
|
ОБЩИЕ ДАННЫЕ
|
Дисплей
|
Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
|
|
Поддержка принтера
|
Протокол PictBridge
|
|
Удаленное управление
|
USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
|
|
Демодулятор
|
АМ/ЧМ модуляция
|
|
Напряжение питания
|
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
Батарейное питание: DC 10 В…18 В
Время бесперебойной работы от батареи - 3часа :
|
|
Потребляемая мощность
|
35 Вт, типично;
60 Вт, масимально
|
|
Габаритные размеры
|
399 x 223 х 159 мм
|
|
Масса
|
6,2 кг (без батарей); 7,4 кг (с батареей)
|
|
Внутренняя память данных
|
Mass Memory Flash Disk (встроенный)
Data Storage Space Flash Disk (встроенный) 1 Гбайт
|
|
Рабочая температура
|
5 ºC …40 ºC
|
Отображение
- Логарифмическая шкала: 1 дБ…200 дБ
- Линейная шкала: 0 до опорного уровня
- Количество точек: 601 (нормальный), 751 (полный экран)
- Количество графиков: 3 + основная
- Тип детектора:
Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
- Операции над графиками:
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка, A-B, A+константа, A-константа.
- Единицы измерения:
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

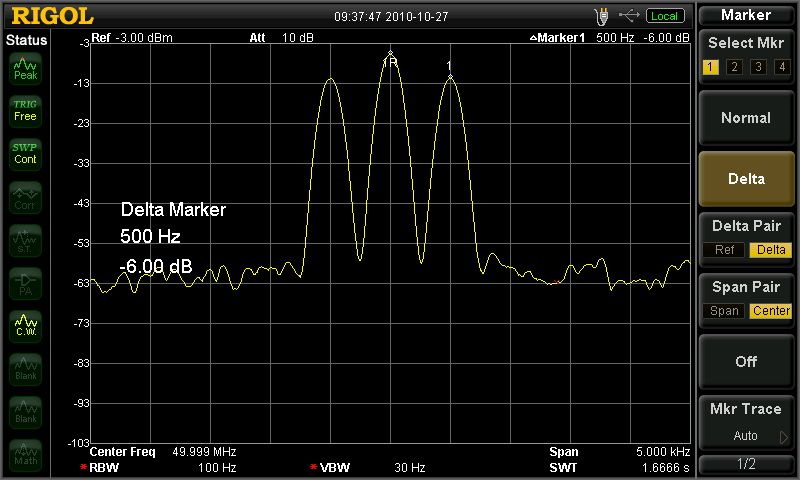

Расширенные измерения

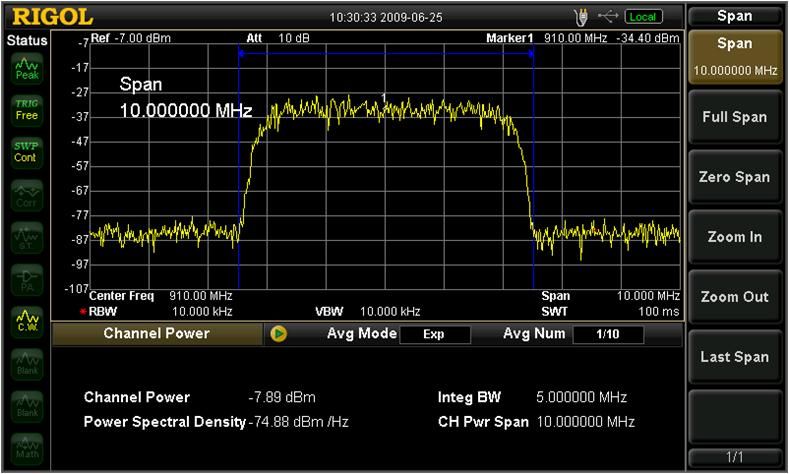

- измерение мощности в основном канале
- измерение занимаемой полосы
- соотношение мощностей в смежных каналах
- измерение мощности во временной области при нулевой полосе пропускания
- измерение мощности в полосе между двумя максим. точками
- измерение отношения сигнал/шум измерение гармонических искажений
- измерение интермодуляционных искажений
- тестирование в пределах
Стандартная комплектация
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
Дополнительная комплектация
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- крышка для переднюю панель DSA1000-FPCS
- мост для измерения КСВН VB1020
- мост для измерения КСВН VB1040
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
Часто задаваемые вопросы
Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Как активировать опции для приборов Rigol?
| Какие условия эксплуатации предусмотрены для данного анализатора спектра? |
|
Условия эксплуатации:
- Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
- Относительная влажность не более 90% при температуре 25 °С.
- Атмосферное давление от 495 до 795 мм рт. ст.
- В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
- После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
- При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается замыкать накоротко выходные или входные разъёмы прибора.
- Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора.
- Не допускается подача внешнего сигнала с неправильной полярностью.
- Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа.
- Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования.
- Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
|
| Как активировать опции для приборов Rigol? |
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
- После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
- Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
- Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
- В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
- В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
- В графу Verification code вводите код верификации, что прописан справа от данной графы.
- Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
- Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
- Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
- Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
- После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
- Выполняете пп.1-6. способа 1
- Сохраняете полученный сгенерированный код
- Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
- Соединяете ПК и прибор кабелем USB
- Находите в ПО свой прибор (например MSO7054)
- Вызываете панель управления SCPI командами
- В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
- Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
- После активации опций прибор рекомендуется перезапустить заново
