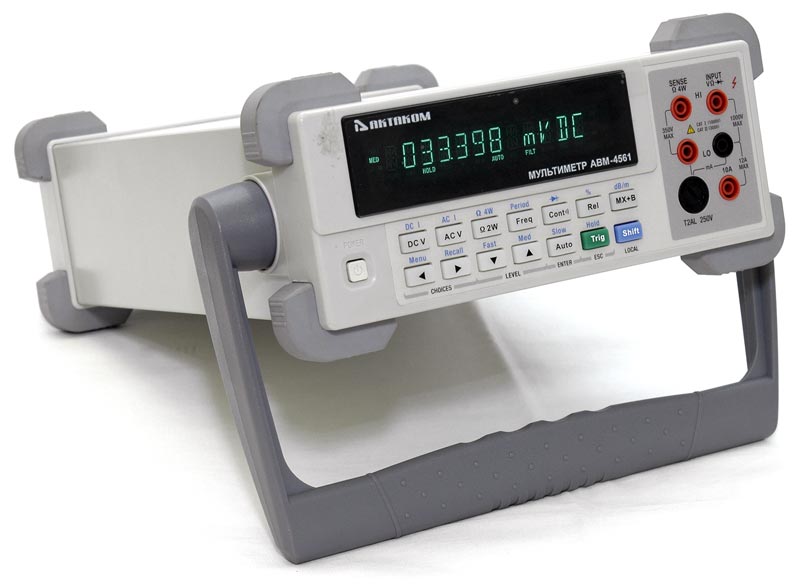

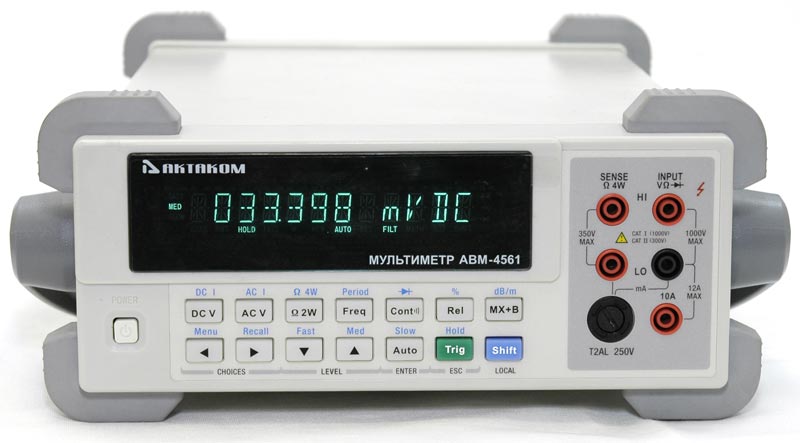

АКТАКОМ АВМ-4561 Настольный универсальный мультиметр. 6 1/2 разряда

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Мультиметр Актаком АВМ-4551/АВМ-4561 может издавать звуковой сигнал при разных событиях: например, когда стабильное считывание зарегистрировано в буфере. Предусмотрена возможность выборочного отключения сигнала для определенных функций.

В этом случае мультиметр не будет издавать звуковой сигнал когда:

1. Превышен уровень ограничений при сортировке.
2. Стабильное считывание зарегистрировано в буфере.

Отключение звукового сигнала не действует когда:

1. Обнаружена внутренняя ошибка.
2. Превышена пороговая величина сопротивления при проверке целостности.3. Нажата кнопка на передней панели.

Режим звукового сигнала сохраняется в энергонезависимой памяти и не изменяется после выключения прибора. По умолчанию звуковой сигнал активирован.

Для изменения режима звукового сигнала проделайте следующие шаги:

1. Для входа в меню нажмите Shift →◄ – «A: MEAS MENU».
2. Кнопками ◄/► выберите пункт «D: SYS MENU».
3. Для перехода на уровень команд нажмите ▼ – «1: RDGS STORE».
4. Кнопками ◄/► выберите команду «4: BEEP».
5. Для перехода на уровень параметров нажмите ▼.
6. Используйте кнопки ◄/► для выбора режима: «ON» или «OFF».
7. Для подтверждения нажмите Auto (ENTER) – «CHANGE SAVED».
8. Для выхода из меню и возврата к режиму измерений нажмите Shift →◄.

Функция «Фильтр» позволяет повысить стабильность отображаемых на дисплее показаний. При использовании фильтра значения, отображаемые на дисплее, сохраненные и передаваемые, являются усреднёнными по нескольким измерениям (от 1 до 100).

Для активации режима фильтра произведите следующие шаги:

1. Для входа в меню нажмите Shift →◄ – «A: MEAS MENU».
2. Для перехода на уровень команд нажмите ▼ – «1: CONTINUITY».
3. Для перехода к настройке фильтра нажимайте ◄ или ► пока на дисплее не отобразится надпись «2: FILTER».
4. Для перехода на уровень параметров фильтра нажмите ▼.
5. Нажмите ◄ или ► для выбора «ON» (вкл.) или «OFF» (выкл.).
6. Для подтверждения введённого значения нажмите Auto (ENTER) – «CHANGE SAVED» (изменения сохранены), после чего прибор вернется на уровень команд.
7. Для настройки типа фильтра нажимайте ◄ или ► – «3: FILT TYPE».
8. Для перехода на уровень параметров нажмите ▼.
9. Кнопками ◄ или ► выберите тип фильтра: «MOVNG AV» («скользящее среднее») или «REPEAT» («повторяющееся среднее»).
10. Для подтверждения введённого значения нажмите Auto (ENTER) – «CHANGE SAVED», после чего прибор вернется на уровень команд.
11. Используйте клавиши ◄ и ► для выбора положения курсора и кнопки ▲ и ▼ для изменения значения каждого разряда. Введите число измерений для фильтрации от 1 до 100.
12. Для подтверждения введённого значения нажмите Auto (ENTER) – «CHANGE SAVED», после чего прибор вернется на уровень команд.
13. Для выхода из меню и возврата к режиму измерений нажмите Shift → ◄. После активации функции фильтра на дисплее появится индикатор «FILT».

Примечание: Фильтр может быть активирован для любой измерительной функции кроме частоты, периода, проверки целостности цепи и тестирования диодов.

Для переключения в режим автоматического выбора диапазона нажмите кнопку Auto, на дисплее отобразится индикатор «AUTO». После этого прибор автоматически выбирает наилучший диапазон измерения входного сигнала. Однако для повышения скорости измерений рекомендуется выбирать диапазон вручную.

Максимальное значение, отображаемое на дисплее прибора при каждом диапазоне, на 20 % больше номинала диапазона (кроме диапазонов 1000 В напряжения постоянного тока и 750 В переменного, и режима тестирования диодов).

Автоматическое переключение на более высокий или более низкий диапазон происходит на 120% и на 10 % диапазона соответственно.

Для отмены автоматического выбора диапазона, нажмите кнопку ▲,▼ или Auto (в этом случае прибор остаётся на текущем диапазоне).

Для ручного выбора диапазона, нажмите кнопку ▲ или ▼, при этом выбранный диапазон ненадолго отобразится на дисплее.

Если мультиметр отображает на дисплее сообщение «OVR.FLW» об определенном диапазоне, выберите более высокий диапазон, пока на дисплее не отобразится значение измерения. Используйте минимально возможный диапазон для обеспечения наибольшей точности и разрешающей способности.

Кнопка Auto не функционирует в режимах проверки целостности цепи и тестирования диодов.
