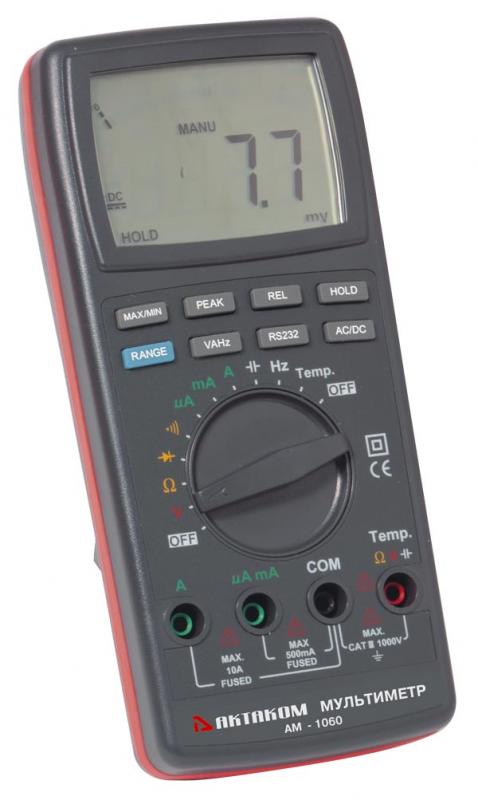

АКТАКОМ АМ-1060 Мультиметр цифровой

1. Применяется для записи максимального и минимального значений во время проведения измерений.

2. Для выбора диапазона нажмите кнопку RANGE.

3. Нажмите кнопку MAX/MIN 3 раза, на ЖКИ будут индицироваться два символа через пробел. Теперь вы можете записывать максимальное и минимальное значение.

4. Нажмите кнопку MAX/MIN еще раз, на ЖКИ будет индицироваться символ «Max» и отобразится максимальное значение. Нажмите кнопку MAX/MIN еще раз, на ЖКИ будет индицироваться символ «Min» и отобразится минимальное значение.

5. Для отмены функции записи максимального и минимального значений нажмите кнопку MAX/MIN и удерживайте ее более 2 секунд.

Время поиска пиковых значений должно быть больше, чем 1 мс (1 миллисекунда).

1. Применяется для удержания полученных значений кратковременных импульсных помех при измерении напряжения или силы переменного тока.

2. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

3. Подсоедините красный тестовый щуп к соответствующему входному разъему для измерений напряжения или тока.

4. Выключить питание измеряемой цепи, подключить красный и черный щупы к этой цепи.

5. Для установки нужного диапазона нажмите кнопку RANGE.

6. Включите питание измеряемой цепи.

7. Нажмите кнопку PEAK и удерживайте ее более 3 секунд, на дисплее будет индицироваться «CAL», затем обнуленное значение, затем будет произведена процедура обнуления.

8. Снова нажмите кнопку PEAK и удерживайте ее более 3 секунд, на дисплее будет индицировать «PMax». Теперь вы можете проводить операцию «Peak Max Hold» (удержания максимального пикового значения). Снова нажмите кнопку PEAK и удерживайте ее более 3 секунд, на дисплее будет индицироваться «PMin». Теперь вы можете проводить операцию «Peak Min Hold» (удержания минимального пикового значения).

9. Для отмены функции удержания пиковых значений удерживайте кнопку PEAK более 2 секунд.

1. Подсоедините термопару типа К ко входному разъему измерения температуры и общему измерительному входу «СОМ», используя переходник DP – 26.

2. Установите дисковый переключатель в положение «Temp». Если при измерении температуры датчик термопары не вставлен в разъем, раздастся звуковой сигнал – предупреждение.

1. Для удержания данных нажмите кнопку Hold, на ЖКИ будет индицироваться символ «Hold».

2. Для отмены функции удержания нажмите кнопку Hold еще раз.

1. Во время измерения напряжения и силы переменного или постоянного тока, емкости и сопротивления нажмите кнопку REL для сохранения в памяти последнего измеренного значения. На ЖКИ отобразится обнуленное значение и индикатор «REL».

2. Последнее измеренное значение будет вычтено автоматически из текущих измеренных значений, и результат будет индицироваться на ЖКИ.

3. Для отмены функции относительных измерений снова нажмите кнопку REL, индикатор «REL» исчезнет.

1. Подсоедините черный тестовый пробник к общему измерительному входу СОМ

2. Подсоедините красный тестовый пробник к входному разъему для измерения частоты/сопротивления/напряжения/емкости

3. Установите дисковый переключатель в положение «Hz». На ЖКИ будет индицироваться символ «Hz»

4. При индикации на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически

Предупреждение. Перед измерением емкости конденсатора во избежание поражения электрическим током следует убедиться, что питание проверяемой цепи отключено и все конденсаторы полностью разряжены.

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Подсоедините красный тестовый щуп к входному разъему для измерения емкости.

3. Установите дисковый переключатель в положение «».

4. Для измерения в диапазоне от 40 нФ до 400 нФ необходимо установить нулевые показания до начала измерения.

Нажмите кнопку REL для установки нулевых значений.

5. Подключите красный и черный щупы к выводам конденсатора. Если конденсатор разнополярный, то красный щуп следует подключить к положительному выводу конденсатора, а черный – к отрицательному.

6. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Подсоедините красный тестовый щуп к входному разъему для измерения сопротивления.

3. Установите дисковый переключатель в положение «» На ЖКИ будет индицироваться .

А. При установке полярности, как показано на рис. 3, возникает прямой ток. Приблизительное значение прямого напряжения диодов (VF) в вольтах индицируется на ЖКИ. Если тестируемый диод неисправен, на дисплее будет индицироваться значение «0.000», значение, близкое к «0.000» (короткозамкнутая цепь) или «OL» (разомкнутая цепь).

В. При подключении диодов, как показано на рисунке 4, происходит обратная проверка диодов. Если тестируемый диод исправен, на дисплее будет индицировать «OL», если тестируемый диод неисправен, на дисплее будет индицироваться «0.000» или другие значения. Корректная проверка диода должна включать оба пункта (А и В).

Предупреждение. При измерении внутреннего сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все конденсаторы полностью разряжены.

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Подсоедините красный тестовый щуп к входному разъему для измерения сопротивления.

3. Для выбора режима измерения сопротивления установите дисковый переключатель в положение «Ω». При помощи кнопки выберите диапазон измерений (символы диапазонов Ω, kΩ или MΩ будут индицироваться на ЖКИ).

4. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.

5. Во время проведения измерений в режиме автоматического выбора диапазона нажмите кнопку RANGE не удерживая ее. Прибор перейдет в ручной режим выбора диапазона. В режиме ручного выбора диапазона кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Нажмите кнопку RANGE и удерживайте ее более 2 секунд, чтобы вернуться в автоматический режим установки диапазона.

6. Для выбора режима проверки целостности цепи установите дисковый переключатель в положение « ». При помощи кнопки выберите режим «прозвонки» (символ будет индицироваться на ЖКИ).

7. При сопротивлении менее 20 Ом раздастся звуковой сигнал.

1. Подсоедините черный тестовый щуп к общему измерительному входу СОМ.

2. Для измерения тока в мА, μА подсоедините красный тестовый щуп к входному разъему «mA/μA»; для измерений тока в А подсоедините красный тестовый щуп к входу «10А».

3. Для измерения силы тока в мкА установите дисковый переключатель в положение «μА». Для измерения силы тока в мА установите дисковый переключатель в положение «mA». Для измерения силы тока в А установите дисковый переключатель в положение «А».

4. Для выбора измерений силы переменного или постоянного тока нажмите кнопку DCA/ACA.

5. Индикация на ЖКИ символа «AUTO» означает, что прибор работает в режиме автоматического выбора диапазона. Подходящий диапазон выбирается автоматически.

6. Выключить питание измеряемой цепи. Разомкните цепь, в которой нужно измерить ток. Подключить последовательно красный и черный щупы в разрыв цепи и включить питание этой цепи.

7. Во время проведения измерений в режиме автоматического выбора диапазона нажмите кнопку RANGE, неудерживая ее. Прибор перейдет в ручной режим выбора диапазона. В режиме ручного выбора диапазона кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Нажмите кнопку RANGE и удерживайте ее более 2 секунд, чтобы вернуться в автоматический режим установки диапазона.

Примечания: Если во время измерений нажать кнопку VAHz, не удерживая ее, на ЖКИ отобразится значение частоты измеряемого сигнала.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.
