АКТАКОМ АТН-1338 Источник питания постоянного тока

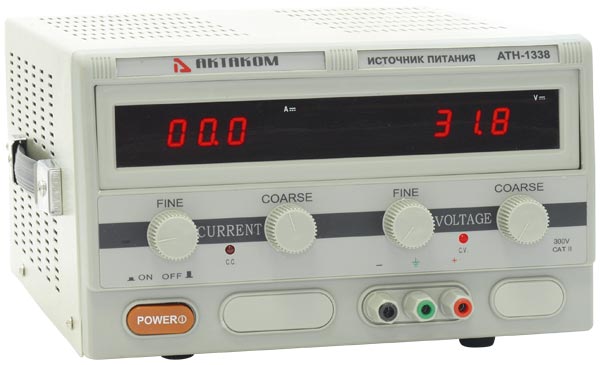

АТН-1338 Источник питания постоянного тока

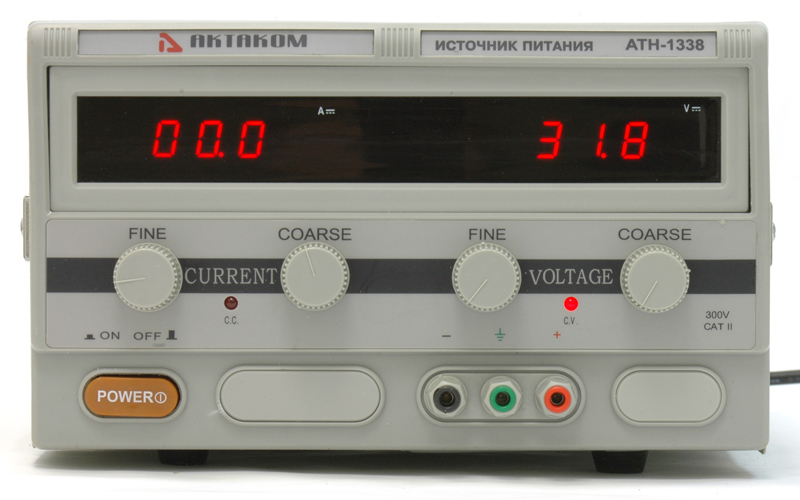

АТН-1338 Источник питания постоянного тока - вид спереди
Торговая марка: АКТАКОМ
Снято с производства
Замена: APS-3320, APS-1338

30 В, 20 А. Макс. мощность 600 Вт. Линейный. 1 канал. 2 цифровых 3-х разрядных LED дисплея. Бюджетная серия.
Поставляется для использования вне сферы метрологического контроля и надзора

Розничная цена: недоступно

НДС включён в цену

Есть на складе



Лабораторный источник питания АКТАКОМ АТН-1338 необходим, когда нужно обеспечить питание электронных схем стабилизированным напряжением и током при ремонте и наладке оборудования или в лабораторных исследованиях.

Возможности источника питания АТН-1338

Технические характеристики

  • Кол-во каналов: 1
  • Выходное напряжение: 0...30 В
  • Выходной ток: 0...20 А
  • Погрешность установки выходного напряжения: 1%Uуст+2 emp
  • Погрешность установки выходного тока: 1,5% Iуст + 2 емр
  • Пульсация + шум по напряжению (среднеквадратичное значение), типичное: 1 мВ
  • Питание: 110 В/220 В
  • Масса: 20 кг
  • Габаритные размеры: 365х164х265 мм

Стандартная комплектация

  • Источник питания
  • Кабель питания
  • Эксплуатационный документ

Дополнительная комплектация

  • Измерительный кабель PTL904-3
  • Измерительный кабель PTL904-4
  • Измерительный кабель PTL908-1
  • Измерительный кабель PTL908-2
  • Зажим типа крокодил PTL909-5

Часто задаваемые вопросы

  • Каково назначение органов управления у источника питания АТН-1338?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Каково назначение органов управления у источника питания АТН-1338?

    Органы управления источника питания АТН-1338

    1. Цифровой индикатор величины выходного тока.
    2. Цифровой индикатор величины выходного напряжения.
    3. Регулятор «VOLTAGE COARSE»: грубая регулировка величины выходного напряжения.
    4. Регулятор «VOLTAGE FINE»: точная регулировка величины выходного напряжения.
    5. Регулятор «CURRENT COARSE»: грубая регулировка максимальной велич ины выходного тока.
    6. Регулятор «CURRENT FINE»: точная регулировка максимальной величины выходного тока.
    7. Индикатор режима «стабилизация тока» (СС).
    8. Индикатор режима «стабилизация напряжения» (CV).
    9. Выключатель питания прибора «POWER».
    10. Выходная клемма (-) черного цвета.
    11. Клемма заземления.
    12. Выходная клемма (+) красного цвета.

    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
