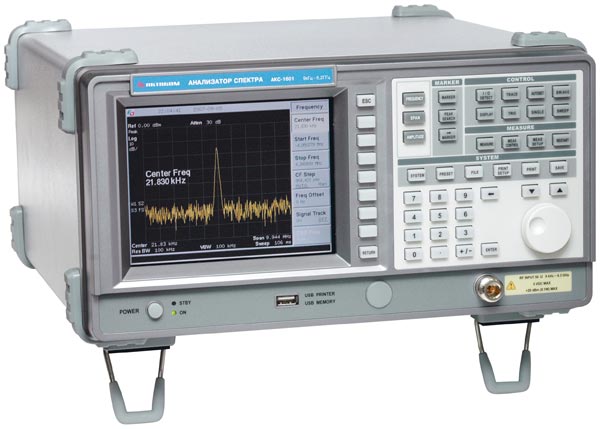

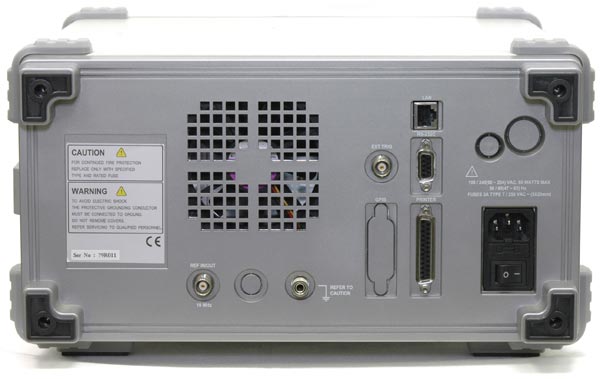

АКТАКОМ АКС-1601 Анализатор спектра

◄ ►

Торговая марка:
Номер в Госреестре СИ: 46663-11
Снято с производства
Замена: DSA875

Анализатор спектра цифровой: частотный диапазон 9 кГц...6.2 ГГц, диапазон измерения уровня -105 дБм до +20 дБм, измерение мощности в канале, соотношение мощностей в смежных каналах, измерение полосы по уровню, маркерные измерения, цв. ЖК-дисплей 640х480, интерфейс USB-host, LPT, Ethernet, размеры 350х195х375 мм, масса 10 кг.

Розничная цена: недоступно

НДС включён в цену

На заказ

Анализатор спектра электросигнала серии АКС-1601 предназначен для анализа частотных и амплитудных характеристик электрических сигналов

Технические характеристики

частотный диапазон 9 кГц...6.2 ГГц
разрешение по частоте 1 Гц, цифровой частотный синтез
погрешность опорной частоты 0,5 ppm
диапазон измерения уровня от -105 дБм до +20 дБм
фильтры ПЧ 300 Гц...3 МГц (с шагом 1-3-10)
дополнительные фильтры для ЭМС 9 кГц, 120 кГц (штатно)
фазовые шумы -90 дБн/Гц
измерение мощности в канале, соотношение мощностей в смежных каналах, измерение полосы по уровню
маркерные измерения
запись спектрограмм и настроек временными метками или профилей
цв. ЖК-дисплей 640х480
интерфейс USB-host, LPT, Ethernet/LAN
размеры 350х195х375 мм
масса 10 кг

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц...6,2 ГГц
	Разрешение	1 Гц
	Погрешность источника опорной частоты	± 0,5х10^-6 Дрейф ± 0,5х10^-6 за 1 год
	Полоса обзора	Нулевая; Полная (9 кГц... 6.2 ГГц ), настраиваемая от 100 Гц/дел до 600 МГц/дел (шаг 1-2-5) Точность установления ±3%
	Плотность фазовых шумов	-90 дБн/Гц при отстройке на 10 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания ПЧ (RBW )	фильтры ПЧ: от 300 Гц до 3 МГц (с шагом 1-3-10) дополнительные фильтры для ЭМС (Фильтры ПЭМИН): 9 кГц, 120 кГц (штатно);
	Избирательность фильтров по уровням	60дБ/3 дБ составляет <15:1 60дБ/6 дБ составляет <12:1 (9 кГц, 120 кГц)
	Погрешность установки полосы пропускания ПЧ	± 20 %
	Полоса пропускания видео	10 Гц...3 МГц (с кратностью шага 1-3-10)
АМПЛИТУДА	Диапазон измерений	От -105 дБмВт до +20 дБмВт
	Средний уровень шумов (RWB 1 кГц, видеофильтр 10 Гц)	<= - 105 дБмВт: от 150 кГц до 2,7 ГГц <= - 100 дБмВт: от 2,7 ГГц до 6,2 ГГц
	Единицы изм. амплитуды	dBm, dBmV, dBµV, V, mV, µV, W, mW, µW
	Линейность шкалы дисплея	<=± 1,5 дБ/ при 70 дБ (10 дБ/дел) <=± 1,5 дБ/ при 40 дБ (5 дБ/дел) <=± 0,5 дБ/ при 8 дБ (1 дБ/дел) <=± 0,5 дБ/ при 16 дБ (2 дБ/дел)
	Неравномерность АЧХ	От -3,5 дБ до 1,5 дБ (от 100 кГц до 10 МГц) ± 1,5 дБ (от 10 МГц до 6.2 ГГц)
	Опорный уровень	-90...20 дБмВт, разрешение 0,1 дБ
	Погрешность установки опорного уровня	± 1,5 дБ
	Гармонические искажения 2-го порядка	< -60 дБн, вход -40 дБм
	Интермодуляционные искажения 3-го порядка	< -70 дБн возникают при подаче на вход двух равноамплитудных сигналов с уровнем -40дБм
	Остаточные искажения	< -85 дБмВт (вх. канал – терминирован, аттенюация 0 дБ)
	Др. искажения	< -60 дБн, вход -30 дБм
РАЗВЕРТКА	Диапазон	100 мс...1000 с, от 40 мс...1000 с при нулевой полосе
	Погрешность	± 20 %
	Источник запуска	Внешний, Видео, Свободный (Free Run), Line
	Режим запуска	Одиночный, непрерывный
	Уровень запуска	TTL
ВХОД	ВЧ вход	Соединитель N-типа; 50 Ом; КСВН < 1.5:1 при опорном уровне 0 дБм, в диапазоне частот 150 кГц – 3 ГГц КСВН < 2:1 при опорном уровне 0 дБм, в диапазоне частот 3 ГГц – 6,2 ГГц, типичное КСВН < 1.5:1 Макс. входной уровень: +20 дБм, 0 VDC
ВХОД	Вход опорной частоты	Соединитель BNC-типа; 10 МГц , Входной уровень от -5 дБм до +15 дБм, Выходной уровень 10 МГц, 8 дБм
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ	Интерфейсы	RS-232 LPT USB-host для сохранения на Flash-накопитель Ethernet 10-Base-T GPIB – IEEE 488 (опция)
	Энергонезависимая память	Запись до 900 спектрограмм и 3000 профилей
	Маркерные измерения	8 маркеров (4 по 2) с функциями: Δ-измерения; установка на пиковое значение; центр
	Измерение мощности	Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала
ОБЩИЕ ДАННЫЕ	Дисплей	Графический TFT ЖК индикатор с разрешением 640 х 480; цветной
	Напряжение питания	100...240 В, 50...60 Гц
	Габаритные размеры	размеры 350х195х375мм
	Масса	10 кг
	Потребл. Мощность	80 Вт
	Рабочая температура	От 0°С до 40°С
	ЭМС:	EN 55011, FCC PART15 Section 15.101 EN 61326
Комплект поставки		Шнур питания (1), руководство по эксплуатации (1)
ОПЦИИ
ОПЦИЯ 03 (Сумка)	Назначение	Мягкая сумка для переноски
ОПЦИЯ 04 (набор общ.)	Назначение	Комплект измерительный общего назначения
ОПЦИЯ 04 (набор общ.)	Состав комплекта	Адаптер SMA–N - 2 шт Адаптер N-BNC - 1 шт Аттенюатор 10 дБ - 1 шт Аттенюатор 20 дБ - 1 шт. ВЧ-кабель (SMA-SMA, RD316, 1000 мм) – 1 шт ВЧ-кабель (SMA-SMA, RD316, 300 мм) – 1 шт Пластиковый кейс – 1 шт

Стандартная комплектация

Прибор

Дополнительная комплектация

Интерфейс Ethernet (опция 2)
Сумка для переноски (опция 3)
Общий набор принадлежностей (опция 4)
Программное обеспечение
- AKC-1301-SW Программное обеспечение анализатора спектра
- ASA Console 2 Программное обеспечение для анализаторов спектра

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

AKC-1301-SW Программное обеспечение анализатора спектра
Программное обеспечение AKC-1301-SW позволяет работать с анализатором спектра AKC-1301 через интерфейсы RS-232 или Ethernet. Реализовано полное управление прибором и отображение полученных данных.
ASA Console 2 Программное обеспечение для анализаторов спектра
Приложение AKTAKOM Spectrum Analyzer Console 2 предназначено для ввода в компьютер, отображения и сохранения в файлы данных, полученных от анализаторов спектра серии AKTAKOM AKC-1301 и AKC-1201/1291/1292. Для подключения приборов к ПК используются локальные интерфейсы RS-232 или USB, также поддерживается работа через сеть TCP/IP.

Часто задаваемые вопросы

Какие условия эксплуатации предусмотрены для данного анализатора спектра?

Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 90% при температуре 25 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора. Не допускается подача внешнего сигнала с неправильной полярностью. Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа. Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования. Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
