АКТАКОМ АТК-2021B Токовые клещи

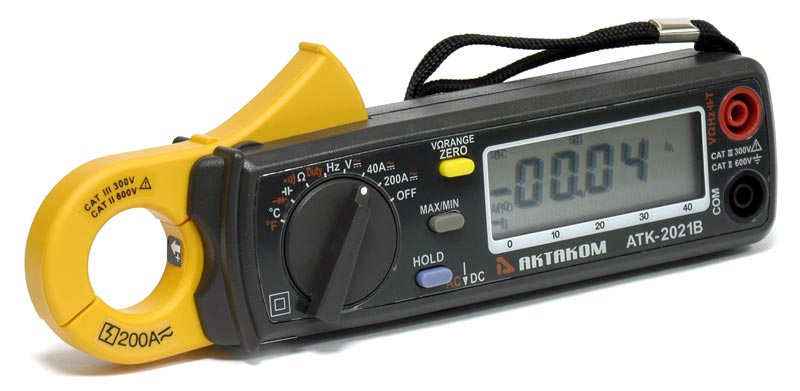

АТК-2021B Токовые клещи

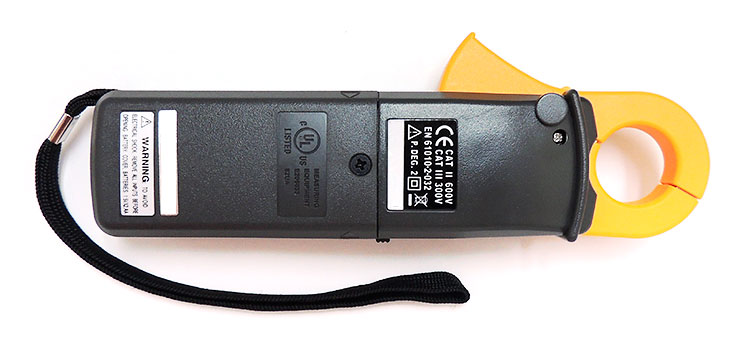

АТК-2021B Токовые клещи - вид сзади
Торговая марка: АКТАКОМ
Графическая шкала

Диаметр захвата 23 мм. Постоянный и переменный ток 10 мА-200 А , постоянное и переменное напряжение 1 мВ/0,1 мВ-600 В, измерение сопротивления, емкости, частоты, коэффициента заполнения. Режим тестирования диодов и прозвонки цепи. Одновременная регистрация минимальных, максимальных значений, удержание показаний. Диаметр захвата 23 мм. Базовая погрешность 0,5%. ЖКИ 3 3/4разряда, графическая шкала. Питание 2 х 1,5 В. Габариты 183 х 63 х 35,6 мм, масса 190 г.

Розничная цена: 45 516,00 руб.

НДС включён в цену

Есть на складе

В корзину Быстрый заказ
(без регистрации)


Токовые клещи АКТАКОМ АТК-2021B обладают широким набором функций, необходимых электрикам при проверке и ремонте различных электроустановок. В токовых клещах АТК-2021B имеется графическая шкала, что даёт возможность наблюдать динамику изменения измеряемой величины.

Возможности токовых клещей АТК-2021B

  • Скорость измерения 3 изм./с для цифровой шкалы, 30 изм./с для аналоговой шкалы
  • Режим измерения частоты (фиксируемая чувствительность) и коэффициента заполнения
  • Режимы тестирования диодов (проверки p-n переходов) и прозвонки неразрывности цепи
  • Измерение температуры с отображением в °С или °F
  • Установка «0» одним нажатием кнопки
  • Входной импеданс (до 10 МОм)
  • Функция удержания показаний (кроме режима прозвонки цепи)
  • Одновременная регистрация максимального и минимального показаний (кроме режимов прозвонки цепи и измерения частоты)
  • Автоматический и ручной выбор диапазонов измерения
  • Автоматическое отключение прибора
  • Диаметр охвата 23 мм
  • 3¾ разрядный ЖКИ (4032 отсчетов)
  • Индикатор выхода за границы диапазона (OL)
  • Габаритные размеры 183 х 63,6 х 35,6 мм

Технические параметры

Диапазон Разрешение Точность Защита
Измерение постоянного тока
40 A 10 мА
±(1,5% + 2 е.м.р.)
DC 400 А
0-150 A 0,1 А
±(1,5% + 2 е.м.р.)
150-200 A 0,1 А
±(1,5% + 3 е.м.р.)
Измерение переменного тока
40 A 10 мА ±(1,5% + 3 е.м.р.) 50/60 Гц
±(2,5% + 3 е.м.р.) 40-400 Гц
AC 400 А
0-150 A 0,1 А ±(1,5% + 3 е.м.р.) 50/60 Гц
±(2,5% + 3 е.м.р.) 40-400 Гц
150-200 A 0,1 А ±(1,5% + 3 е.м.р.) 50/60 Гц
±(3,0% + 3 е.м.р.) 40-400 Гц
Измерение постоянного напряжения
(автовыбор диапазонов, входной импеданс 5 МОм, кроме диапазона 400 мВ - 10 МОм)
400 мВ 0,1 мВ ±(1,5% + 3 е.м.р.) DС 800 В
4 В 0,001 В
40 В 0,01 В
400 В 0,1 В
600 В 1 В
Измерение переменного напряжения
(автовыбор диапазонов, входной импеданс 5 МОм)
4 В 0,001 В ±(1,5% + 5 е.м.р.) AС 800 В
40 В 0,01 В
400 В 0,1 В
600 В 1 В
Измерение частоты
(чувствительность фиксированная)
1 - 100 кГц 0,001 - 100 Гц ±(0,5% + 2 е.м.р.) AС 600 В
Измерение сопротивления
(автоматический и ручной выбор диапазонов)
400 Ом 0,1 Ом ±(1,5% + 3 е.м.р.) AС 600 В
4 кОм 1 Ом
40 кОм 10 Ом
400 кОм 100 Ом
4 МОм 1 кОм
40 МОм
10 кОм
Измерение емкости
(автоматический выбор диапазонов)
40 нФ 10 пФ ±(5% + 0,2 нФ) AС 600 В
400 нФ 0,1 нФ ±(3% + 0,2 нФ)
4 мкФ 1 нФ
40 мкФ 10 нФ
400 мкФ 0,1 мкФ
4000 мкФ 1 мкФ
Измерение температуры
(автоматический и ручной выбор диапазонов)
-40°С - 0°С 0,1°С ±(2% + 5°С) AС 600 В
0°С - 400°С 0,1°С ±(0,5% + 1°С)
400°С - 1200°С 0,1°С ±(0,8% + 1°С)
Прозвонка неразрывности цепи
(звуковой сигнал ≤40 Ом)
40 - 400 Ом 0,1 Ом ±(1,0% + 5 е.м.р.) AС 600 В

Стандартная комплектация

  • Токовые клещи
  • Щупы измерительные (2 шт.)
  • Термопара К-типа
  • Переходник для термопары
  • Эксплуатационный документ

Дополнительная комплектация

  • Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
  • Насадка-пробник АСА-2366
  • Миниклипса АСА-2554

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данных токовых клещей?

  • Какие условия эксплуатации предусмотрены для данных токовых клещей?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.
